einrastet.
Schritt 5: Entfernen Sie die PCIe Riser
Im Rahmen des Controller-Austauschprozesses müssen Sie die PCIe-Module aus dem beeinträchtigten
Controller-Modul entfernen. Sobald NVDIMMs und DIMMs in das Ersatzcontroller-Modul verschoben wurden,
müssen Sie sie am selben Ort im Ersatzcontroller-Modul installieren.
1. Entfernen Sie den PCIe-Riser aus dem Controller-Modul:
a. Entfernen Sie alle SFP- oder QSFP-Module, die sich möglicherweise in den PCIe-Karten enthalten
haben.
b. Drehen Sie die Riserverriegelung auf der linken Seite des Riser nach oben und in Richtung der
Lüftermodule.
Der Riser hebt sich leicht vom Controller-Modul auf.
c. Heben Sie den Riser an, und legen Sie ihn in Richtung der Lüfter, so dass die Metalllippe auf dem
Riser den Rand des Controller-Moduls entfernt, heben Sie den Riser aus dem Controller-Modul und
legen Sie ihn dann auf eine stabile, flache Oberfläche.
2. Wiederholen Sie den vorherigen Schritt für die verbleibenden Riser im Modul für beeinträchtigte Controller.
3. Wiederholen Sie die oben genannten Schritte mit den leeren Riser in der Ersatzsteuerung und bringen Sie
sie weg.

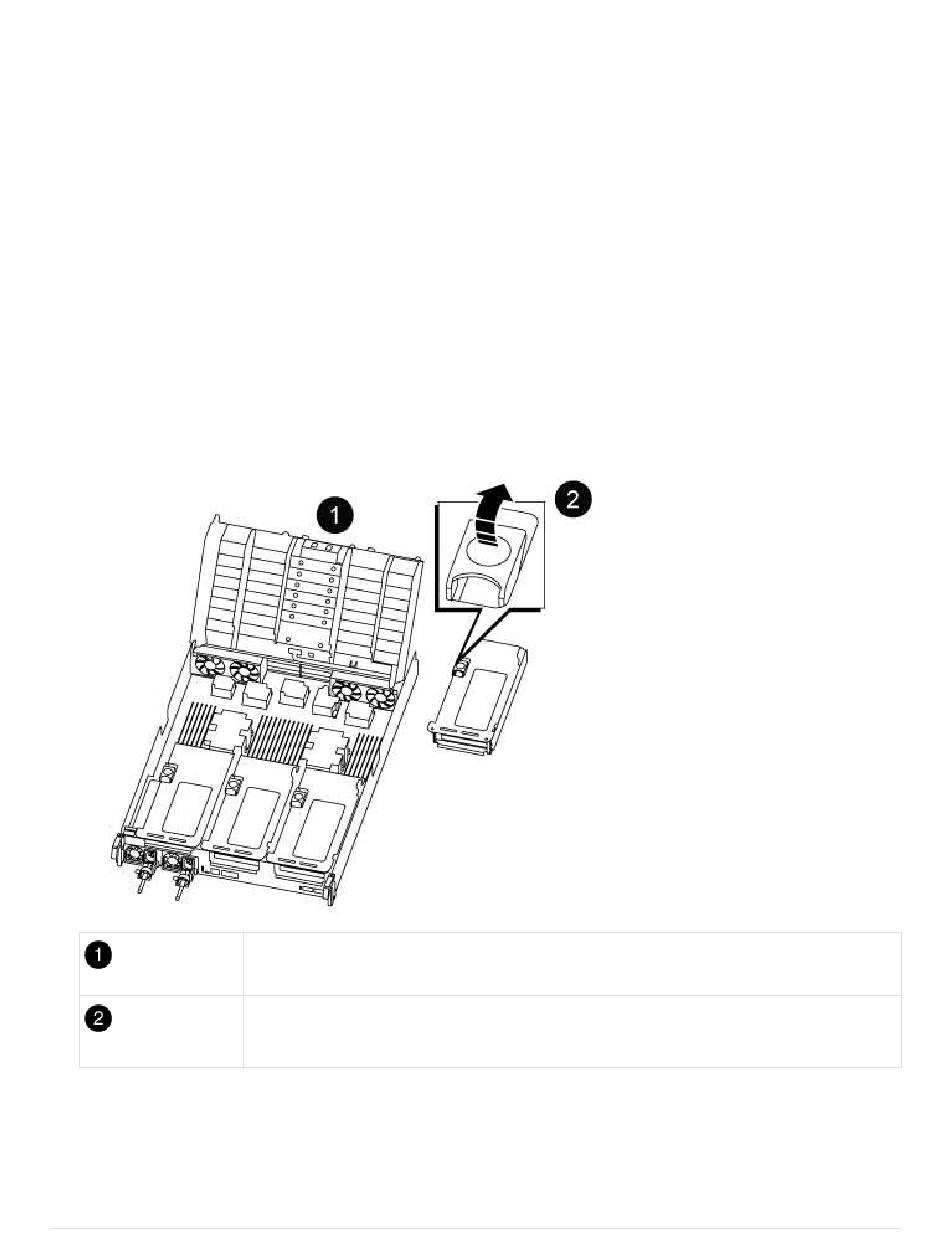

Luftkanal
Riserkarte 1 (linker Riser), Riserkarte 2 (mittlere Riser) und 3 (rechter Riser)
Verriegelungsriegel
