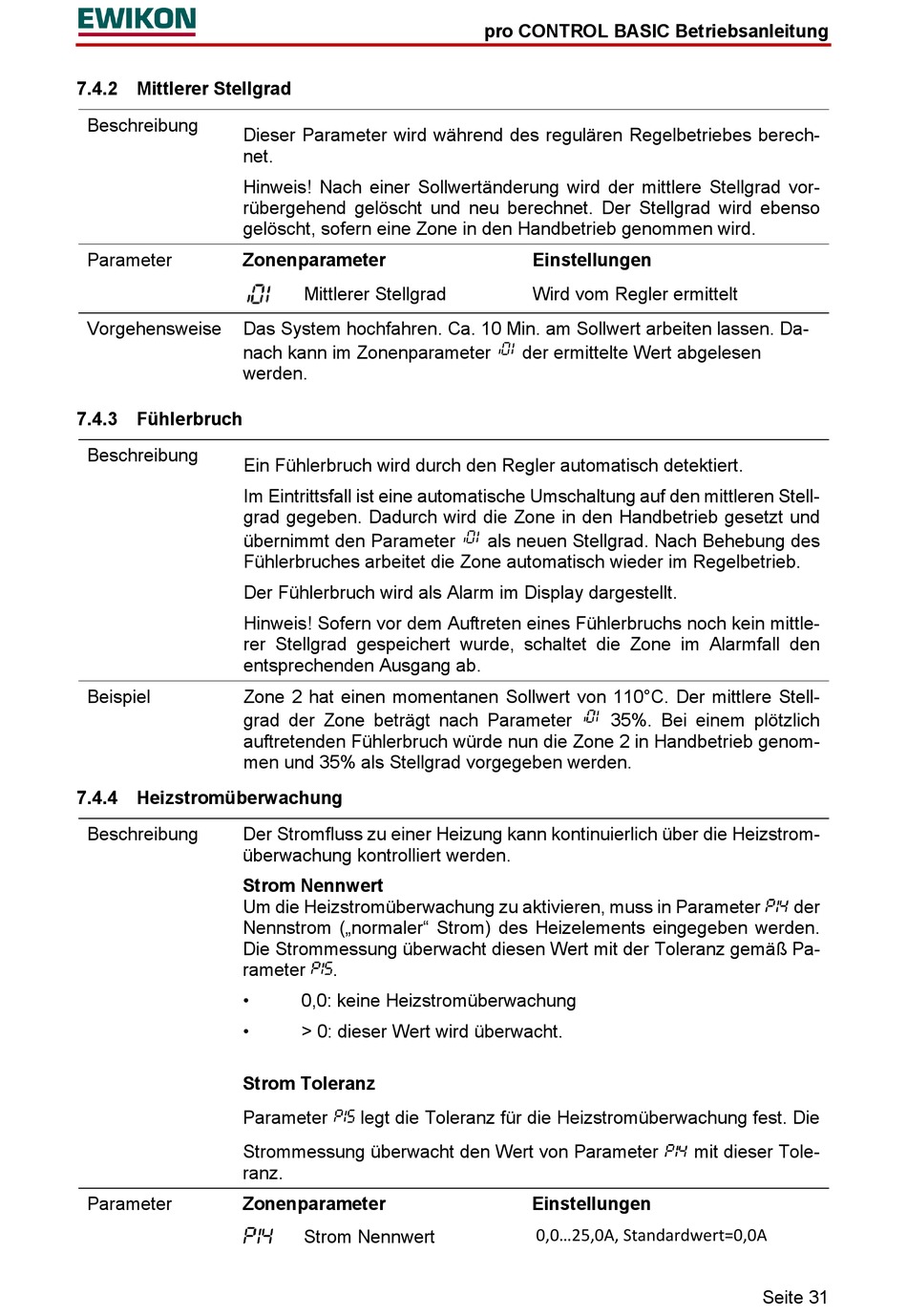

7.4.2 Mittlerer Stellgrad

Beschreibung
Dieser Parameter wird während des regulären Regelbetriebes berech-
net.
Hinweis! Nach einer Sollwertänderung wird der mittlere Stellgrad vor-
rübergehend gelöscht und neu berechnet. Der Stellgrad wird ebenso
gelöscht, sofern eine Zone in den Handbetrieb genommen wird.
Parameter
Zonenparameter
Vorgehensweise
Das System hochfahren. Ca. 10 Min. am Sollwert arbeiten lassen. Da-
nach kann im Zonenparameter
werden.
7.4.3 Fühlerbruch
Beschreibung
Ein Fühlerbruch wird durch den Regler automatisch detektiert.
Im Eintrittsfall ist eine automatische Umschaltung auf den mittleren Stell-
grad gegeben. Dadurch wird die Zone in den Handbetrieb gesetzt und
übernimmt den Parameter
Fühlerbruches arbeitet die Zone automatisch wieder im Regelbetrieb.
Der Fühlerbruch wird als Alarm im Display dargestellt.
Hinweis! Sofern vor dem Auftreten eines Fühlerbruchs noch kein mittle-
rer Stellgrad gespeichert wurde, schaltet die Zone im Alarmfall den
entsprechenden Ausgang ab.
Beispiel
Zone 2 hat einen momentanen Sollwert von 110°C. Der mittlere Stell-
grad der Zone beträgt nach Parameter
auftretenden Fühlerbruch würde nun die Zone 2 in Handbetrieb genom-
men und 35% als Stellgrad vorgegeben werden.
7.4.4 Heizstromüberwachung
Beschreibung
Der Stromfluss zu einer Heizung kann kontinuierlich über die Heizstrom-
überwachung kontrolliert werden.
Strom Nennwert
Um die Heizstromüberwachung zu aktivieren, muss in Parameter
Nennstrom („normaler" Strom) des Heizelements eingegeben werden.
Die Strommessung überwacht diesen Wert mit der Toleranz gemäß Pa-
rameter
Strom Toleranz
Parameter
Strommessung überwacht den Wert von Parameter
ranz.
Parameter
Zonenparameter
Mittlerer Stellgrad
.
0,0: keine Heizstromüberwachung
> 0: dieser Wert wird überwacht.
legt die Toleranz für die Heizstromüberwachung fest. Die
Strom Nennwert
pro CONTROL BASIC Betriebsanleitung
Einstellungen
Wird vom Regler ermittelt
der ermittelte Wert abgelesen
als neuen Stellgrad. Nach Behebung des
35%. Bei einem plötzlich
Einstellungen
0,0...25,0A, Standardwert=0,0A
der
mit dieser Tole-
Seite 31
