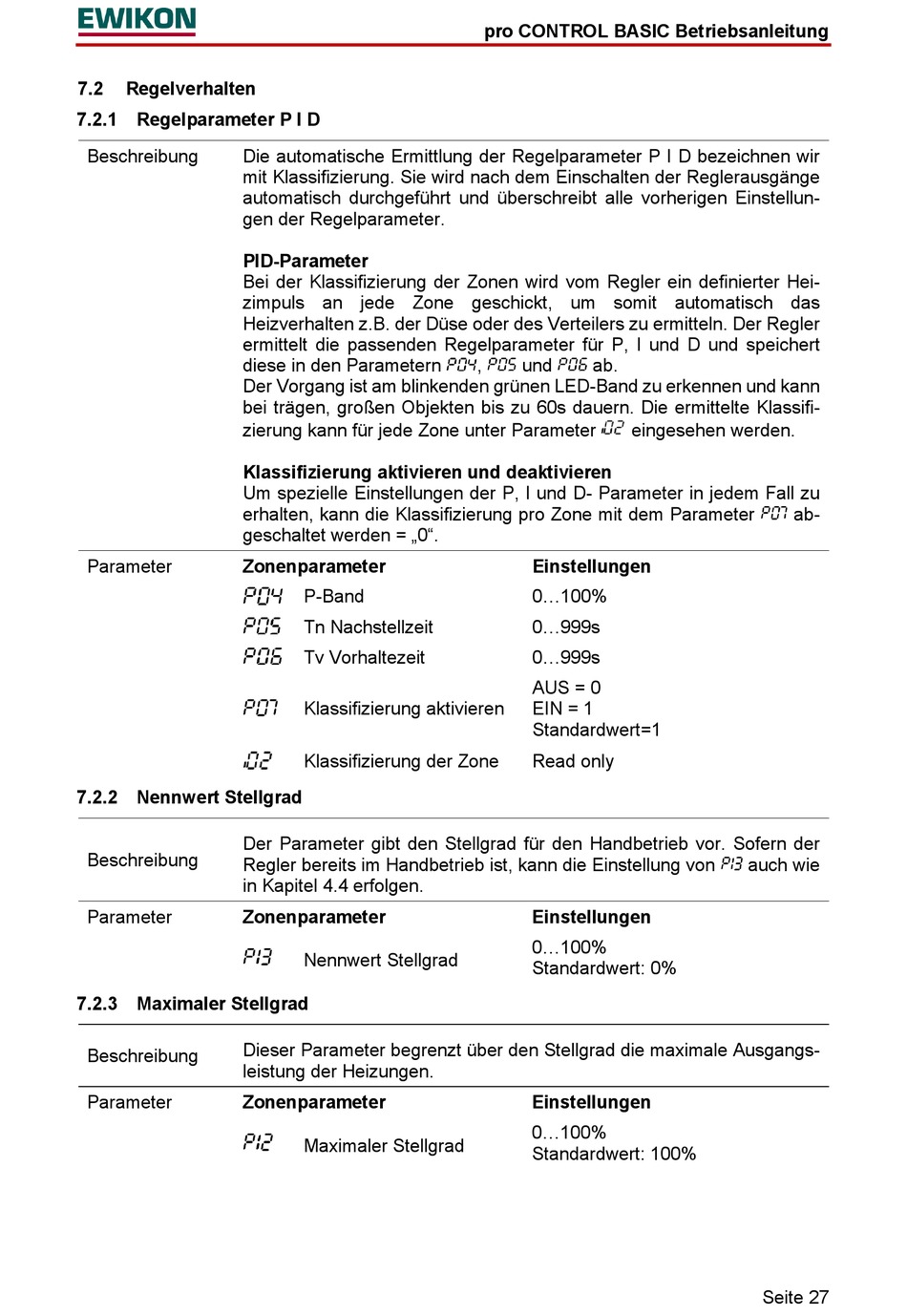

7.2

Regelverhalten

7.2.1 Regelparameter P I D

Beschreibung
Die automatische Ermittlung der Regelparameter P I D bezeichnen wir
mit Klassifizierung. Sie wird nach dem Einschalten der Reglerausgänge
automatisch durchgeführt und überschreibt alle vorherigen Einstellun-
gen der Regelparameter.
PID-Parameter
Bei der Klassifizierung der Zonen wird vom Regler ein definierter Hei-
zimpuls an jede Zone geschickt, um somit automatisch das
Heizverhalten z.B. der Düse oder des Verteilers zu ermitteln. Der Regler
ermittelt die passenden Regelparameter für P, I und D und speichert
diese in den Parametern
Der Vorgang ist am blinkenden grünen LED-Band zu erkennen und kann
bei trägen, großen Objekten bis zu 60s dauern. Die ermittelte Klassifi-
zierung kann für jede Zone unter Parameter
Klassifizierung aktivieren und deaktivieren
Um spezielle Einstellungen der P, I und D- Parameter in jedem Fall zu
erhalten, kann die Klassifizierung pro Zone mit dem Parameter
geschaltet werden = „0".
Parameter
Zonenparameter

7.2.2 Nennwert Stellgrad

Der Parameter gibt den Stellgrad für den Handbetrieb vor. Sofern der
Beschreibung
Regler bereits im Handbetrieb ist, kann die Einstellung von
in Kapitel 4.4 erfolgen.
Parameter
Zonenparameter

7.2.3 Maximaler Stellgrad

Dieser Parameter begrenzt über den Stellgrad die maximale Ausgangs-
Beschreibung
leistung der Heizungen.
Zonenparameter
Parameter
P-Band
Tn Nachstellzeit
Tv Vorhaltezeit
Klassifizierung aktivieren
Klassifizierung der Zone
Nennwert Stellgrad
Maximaler Stellgrad
pro CONTROL BASIC Betriebsanleitung
,
und
ab.
eingesehen werden.
Einstellungen
0...100%
0...999s
0...999s
AUS = 0
EIN = 1
Standardwert=1
Read only
Einstellungen
0...100%
Standardwert: 0%
Einstellungen
0...100%
Standardwert: 100%
ab-
auch wie
Seite 27
