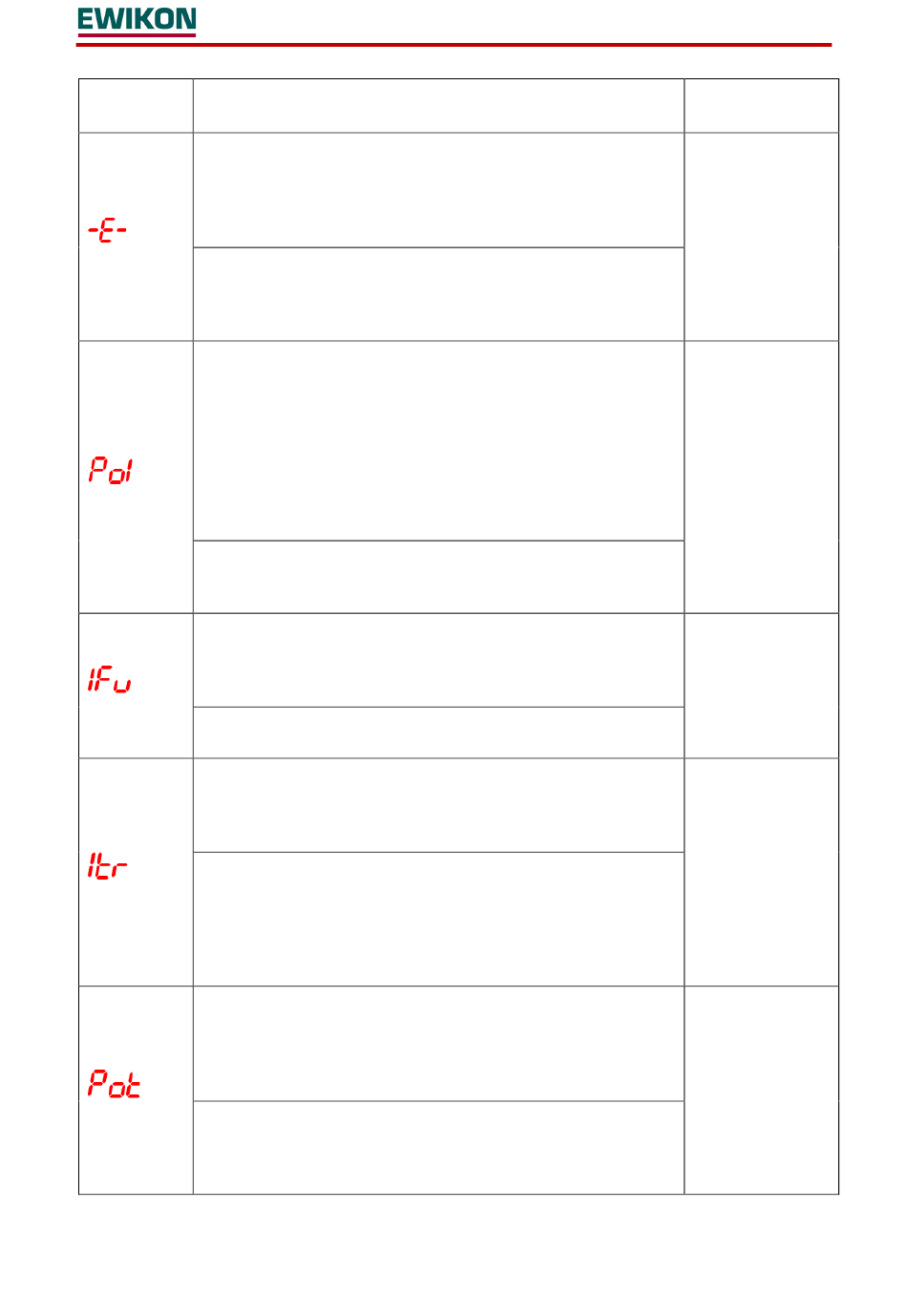

7-Segm.
• Beschreibung / - Ursachen
Anzeige
Fühlerbruch
•
-
-
-
Fühler Polarität
•
•
-
Sicherung
•
-
Triac
•
-
Hinweis: Die betreffende Zone wird abgeschaltet und
der Alarmausgang öffnet. Nach Tausch des Triacs
kann der Regler wieder betrieben werden.
Fühlerspannung
•
-
-
-
Keine Verbindung zum Fühler, zudem konnte der
Mittlere Stellgrad noch nicht erfasst werden.
Kein Fühler angeschlossen
Fühler-Leitungen / Verbindungskabel defekt
Fühler-Steckverbindungen defekt
Die Polarität des Fühlers ist vertauscht
Aufgrund von falscher Polarität können negative
Temperaturwerte vom Regler gemessen werden.
Daher wird die entsprechende Zone bei -15°C ab-
geschaltet und kann erst nach dem Tausch der
Polarität wieder eingeschaltet werden
Fühler verpolt. Dadurch zeigt die gemessene Tem-
peratur beim Heizen fallende Werte an.
Zone wird nicht mit Strom versorgt
Sicherung defekt
Ohne Ansteuerung der Ausgänge fließt ein Strom
Triac defekt, schaltet permanent durch
Das Spannungspotential an der Fühlerleitung ist
unzulässig groß
Verdrahtungsfehler
Kabel oder Stecker defekt
Leitungsquetschungen
pro CONTROL BASIC Betriebsanleitung
Meldungs-
kontakt
Alarm wird
angezeigt
Alarm wird
angezeigt
Alarm wird
angezeigt
Alarm wird
angezeigt
Alarm wird
angezeigt
Seite 23
