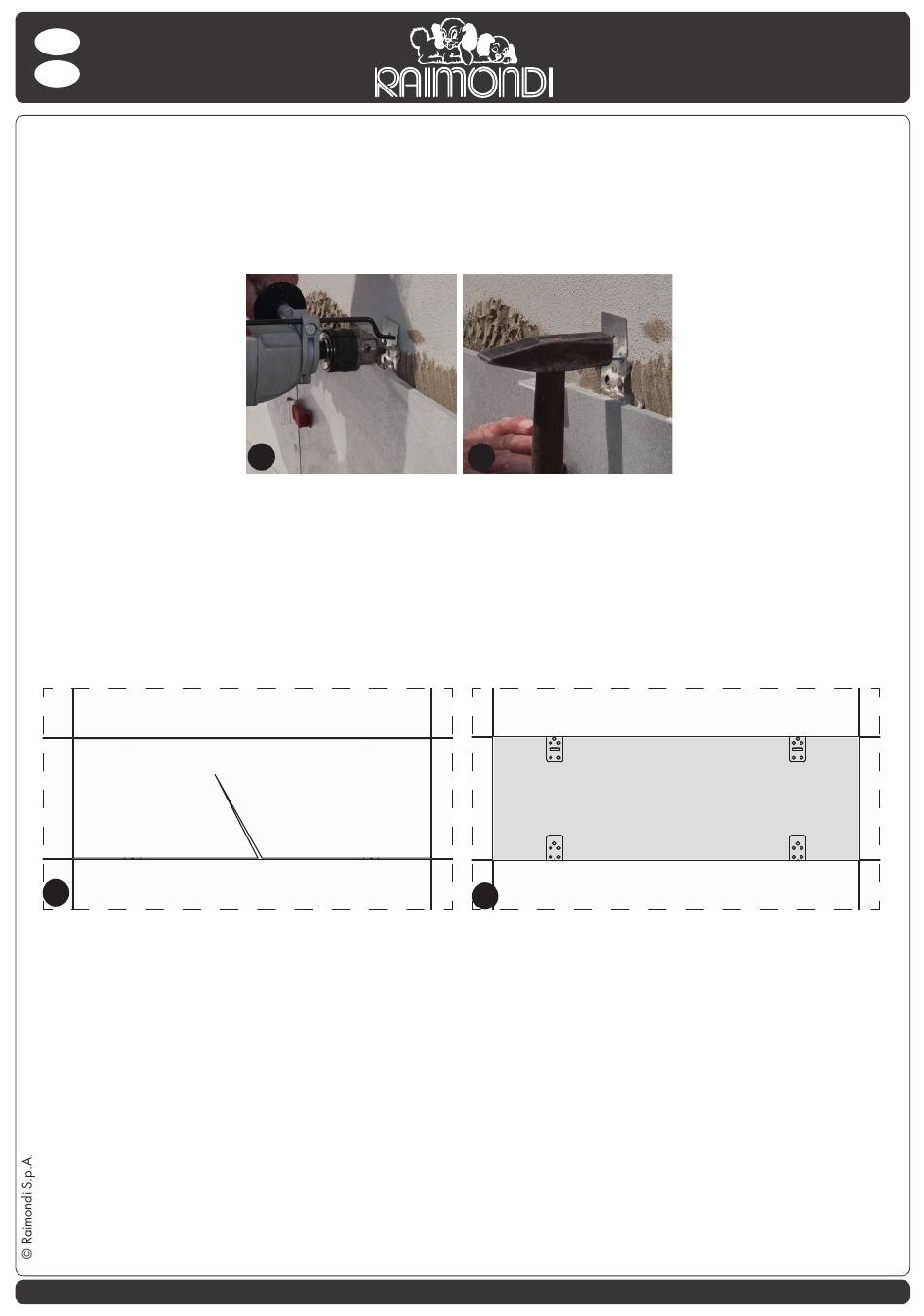

Fixation crochet RAI-FIX (fig. 3; fig.4)
Faire un trou dans les murs avec une pointe en correspondance avec
un des trous du crochet RAI-FIX. Insérer, par le biais du trou situé sur le
crochet RAI-FIX prévu à cet effet, la cheville à expansion. Fixer le crochet
RAI-FIX à l'aide d'une vis. Alternativement, utiliser une cloueuse.
Remplacement d'une plaque déjà posée (fig. A)
Pour le remplacement d'une plaque posée avec des RAI-FIX suite à son
endommagement ou en raison de la rupture de l'adhésif qui la soutient,
il convient de suivre la procédure suivante:
1) Retirer la plaque et l'adhésif présent sur le support derrière la plaque
même en éliminant tous les résidus. Une fois cette opération ter-
minée, la partie inférieure des RAI-FIX qui étaient accrochés à la
plaque retirée sera à vue (voir la fig. B).
A
2) Procéder à une nouvelle découpe rectangulaire de dimension min-
imum correspondant à environ 60 x 70 mm (23,6" x 27,5") sur
la plaque située au-dessus de la plaque venant d'être retirée et en
correspondance avec les RAI-FIX qui étaient accrochés à la plaque
retirée. Pour effectuer cette opération:
a. dessiner le périmètre des coupes à réaliser sur la plaque du
dessus (voir la fig.C);
b. réaliser des trous de Ø 10 mm en correspondance avec les deux
angles supérieurs de chaque nouvelle découpe à effectuer (il
est conseillé d'utiliser des forets diamantés, utilisation à état
humide RAIMONDI, art.181U010);
c. réaliser la coupe à l'aide de la meuleuse d'angle en suivant les
périmètres préalablement dessinés et en restant tangent aux
trous Ø 10 (voir la fig.D).
Page / Seite 8/16
PAG.X DI XX
3
Via dei Tipografi 11, 41122 Modena (MO) - Italy
Tel.: +(39) 059 280888 - Fax: +(39) 059 282808
Befestigung des Hakens RAI-FIX (Abb. 3; Abb.4)
Spitze an der Stelle eines der Löcher für den Haken RAI-FIX ein Loch
in die Wand bohren. Mithilfe des entsprechenden Loches am Haken
RAI-FIX den Expansionsdübel einsetzen. Den Haken RAI-FIX mithilfe der
Schraube befestigen. Alternativ dazu kann eine Nietmaschine verwen-
det werden.
4
Auswechselung einer schon verlegten Platte (Abb.A)
Für die Auswechselung einer mit RAI-FIX verlegten Platte infolge ihrer
Beschädigung oder wegen des Nachlassens des sie haltenden Klebers
muss wie folgt vorgegangen werden:
1) Die Platte und den an der Halterung der Plattenrückseite vorhande-
nen Kleber entfernen und alle Rückstände beseitigen. Am Ende
dieser Tätigkeit ist der untere Teil der an der entfernten Platte ange-
hakten RAI-FIX-Befestigungen sichtbar (siehe Abb.B).
B
2) Einen mindestens circa 60x70mm (23,6" x 27,5") großen rech-
teckigen Einschnitt an der Platte, die zuvor auf die entfernte Platte
gelegt wurde, und an den RAI-FIX-Befestigungen, die an der ent-
fernten Platte angehakt waren, ausführen. Dazu:
a. die Linie der an der oberen Platte vorzunehmenden Schnitte
aufzeichnen (siehe Abb.C),
b. Löcher zu Ø10mm in Höhe der beiden oberen Ecken eines jeden
vorzunehmenden Schnitts ausführen (es empfiehlt sich die Ver-
wendung der Diamantbohrer für Nassgebrauch RAIMONDI, Art.-
Nr. 181U010),
c. den Schnitt mit Winkelschleifer längs der zuvor aufgezeichneten
Linien vornehmen und dabei die Löcher Ø10 tangieren (siehe
Abb.D).
mod. RAI-FIX - ED.03/2020 - S.04
