Elektrische Verkabelung und Anwendung

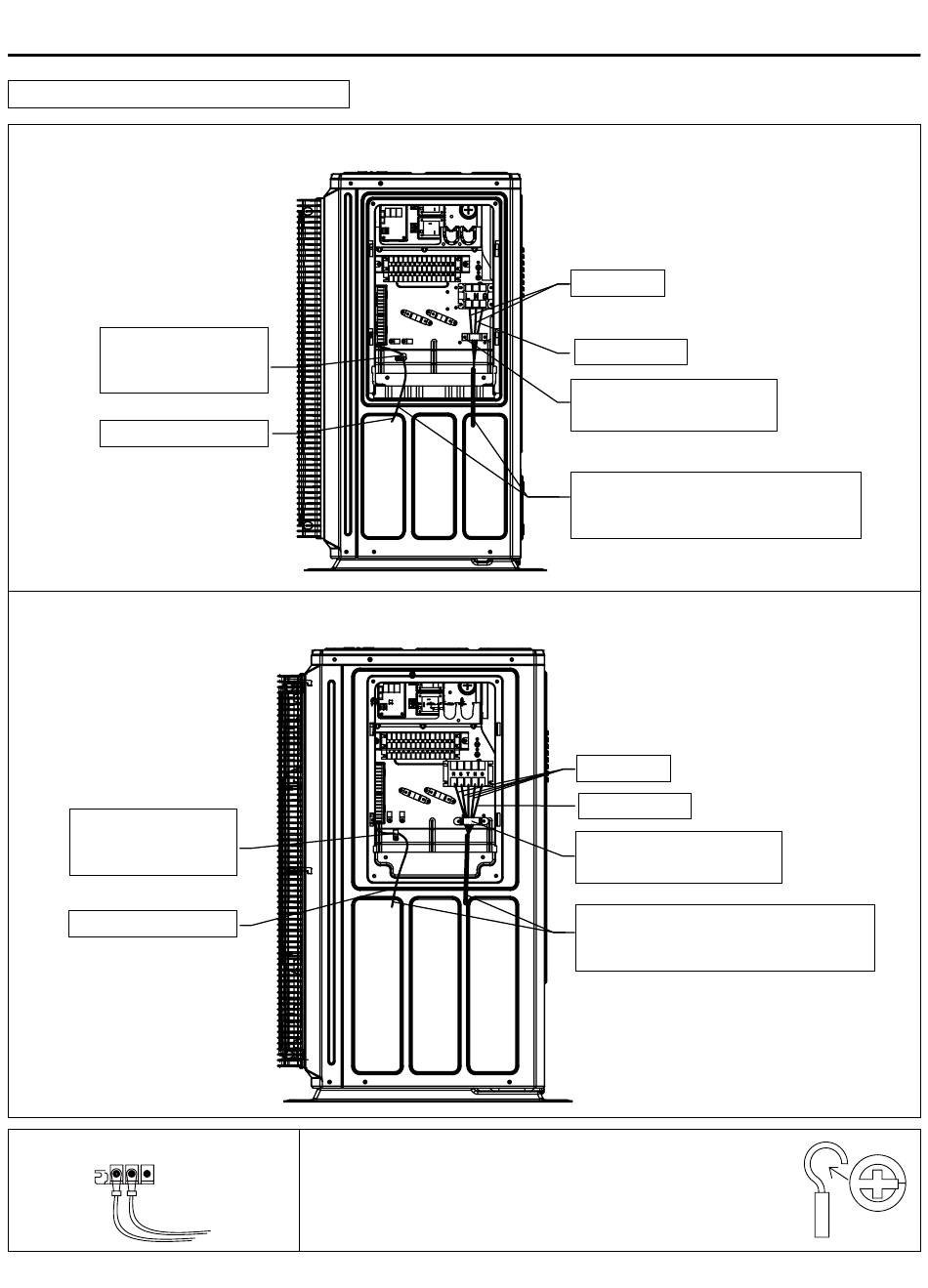

Elektrischer Schaltplan der Außeneinheit
AW052MUCHA AW072MUCHA AW092MUCHA AW112MXCHA AW142MXCHA AW162MXCHA
Befestigung der
Kommunikationsleitung
mit einer Drahtklammer
Kommunikationsleitung
AW11NMXCHA AW14NMXCHA AW16NMXCHA
Befestigung der
Kommunikationsleitung
mit einer Drahtklammer
Kommunikationsleitung
Beispiel der Klemmenanlage
Wenn mehrere Litzen flexibler Drähte verwendet werden, schließen
Sie die O-Klemme während der Installation an. Andernfalls
erzeugt der Crimpteil des Anschlusses anormale Wärme. Wenn
Einkernverdrahtung in der Verdrahtung verwendet wird, kann diese
direkt angeschlossen werden, wie in der Abbildung gezeigt.
26
Stromkabel
Erdungsleitung
Befestigung der Stromleitung
mit einer Kabelklemme
Strom- und Kommunikationsleitungen
müssen flammhemmend und
hochtemperaturbeständig umwickelt sein.
Stromkabel
Erdungsleitung
Befestigung der Stromleitung
mit einer Kabelklemme
Strom- und Kommunikationsleitungen
müssen flammhemmend und
hochtemperaturbeständig umwickelt sein.
