Haier AW052MUCHA Installationsanleitung Seite 76

Installationsanweisungen

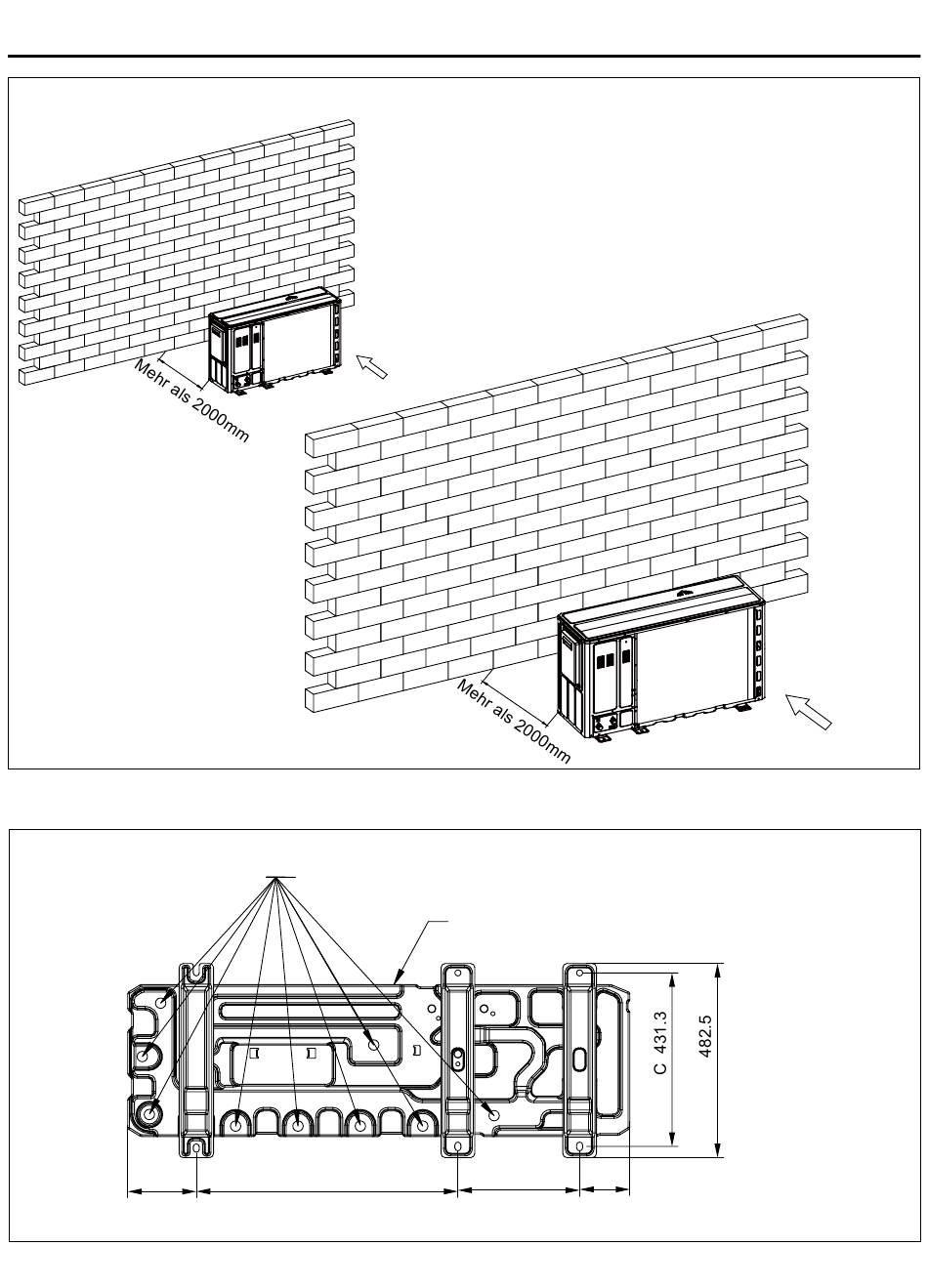

(2) Wandnahe Installation
Wenn die Beschichtung auf der Befestigungsfläche abblättert, rostet die Mutter leicht.
Abmessungen (Ansicht von unten) (Maßeinheit: mm)
AW052MUCHA
AW072MUCHA
AW092MUCHA
170.3
Heftiger Wind
D
E
A 650
125
B 302.4
16
Heftiger Wind
A Beinabstand 1
B Beinabstand 2
C Beinabstand 3
D Abflussloch
E Unterer Rahmen
