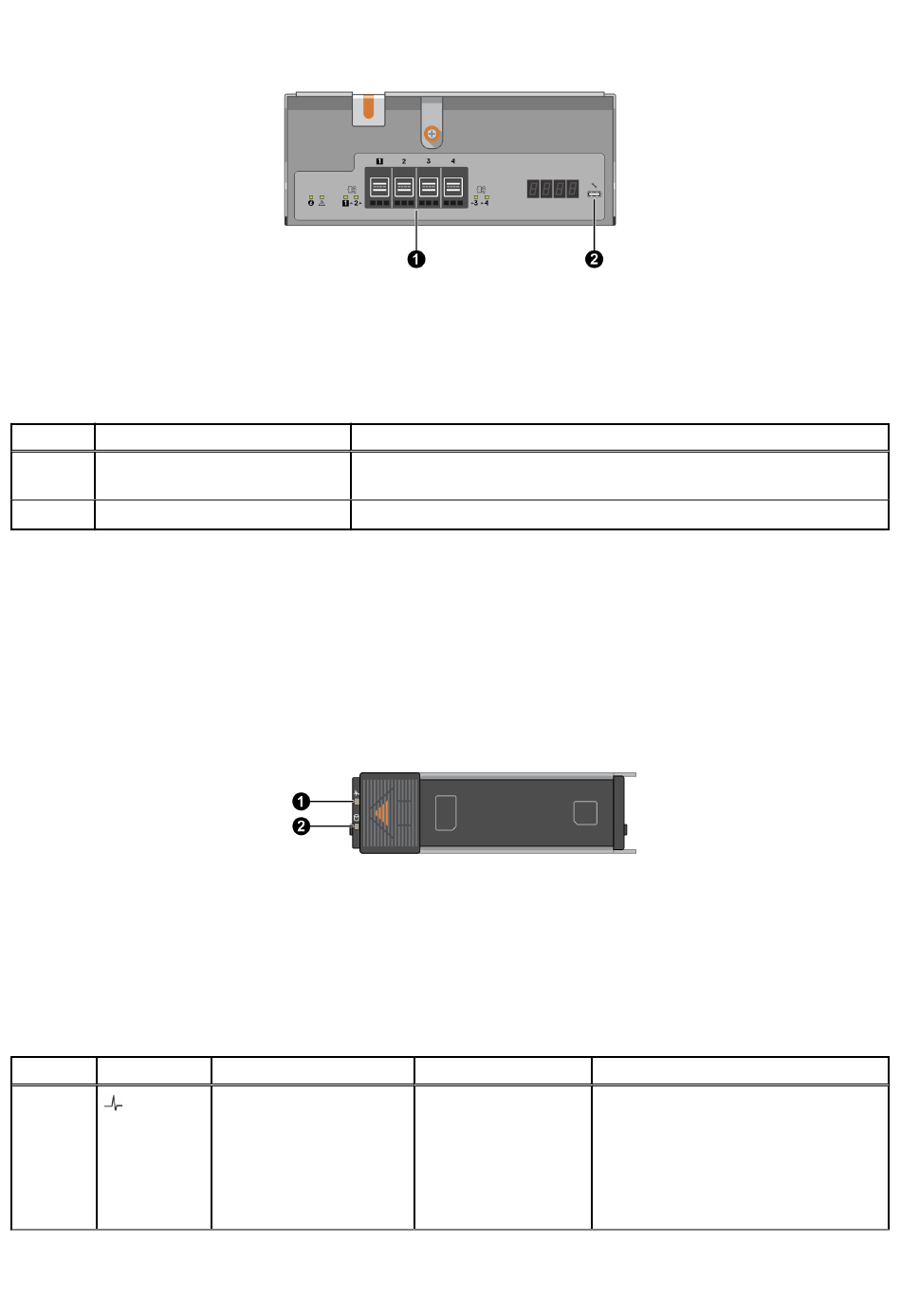

Abbildung 5. EMM-Anschlüsse
Die Funktionen dieser Anschlüsse werden in der folgenden Tabelle beschrieben:
Tabelle 4. Beschreibung der EMM-Anschlüsse
Element
Name
1
Mini-SAS-HD-Anschluss
2
USB-Typ-C-Debug-Anschluss
LEDs des Laufwerkträgermoduls
Die beiden LEDs auf der Vorderseite der Laufwerkträgermodule zeigen den Laufwerkstatus an.
Die Festplattenlaufwerk-Modul-LEDs sind in der Abbildung gekennzeichnet und das Verhalten der LEDs wird in der Tabelle im Anschluss
an die Abbildung beschrieben.
Abbildung 6. Laufwerkträger-LEDs
1. LED für Laufwerkaktivität
2. LED für Laufwerkstatus
Tabelle 5. Laufwerkträger-LEDs
Element
Anzeige
1
Beschreibung
Vier Mini-SAS-HD-Anschlüsse, die für die SAS-Kommunikation und -Erweiterung
verwendet werden
Ein serieller Konsolenanschluss für die Wartung
Beschreibung
Laufwerkaktivität
Farbe
Grün
Status
● Grün blinkend (500 ms in, 500 ms
aus): Das Laufwerk wird herunter- oder
hochgefahren.
● Grün blinkend (100 ms ein, 100 ms aus):
Laufwerkaktivität
● Grün blinkend (50 ms ein, 50 ms aus):
Aktiv/Leerlauf/Standby-Stromzustand
Systemübersicht
9
