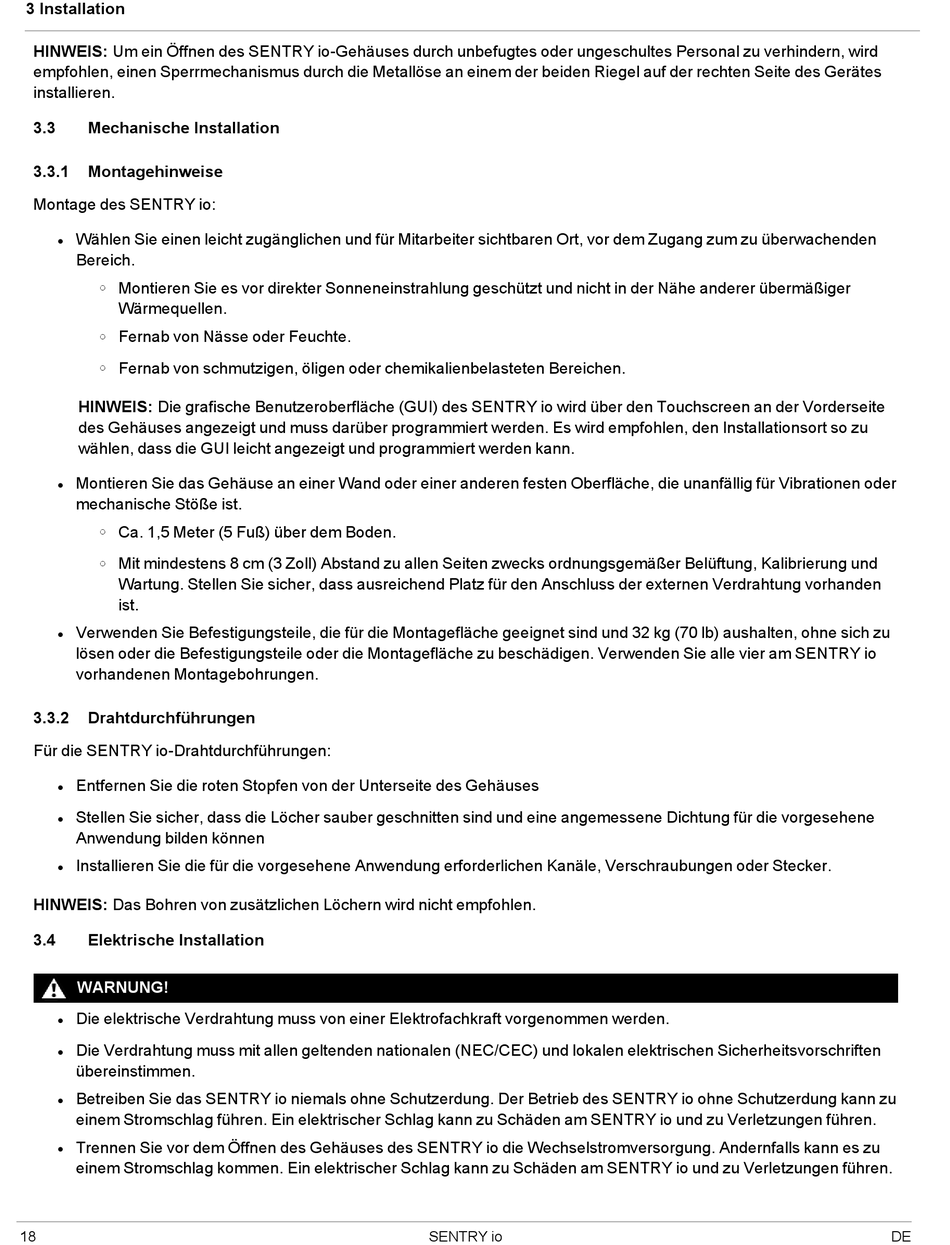

3 Installation
HINWEIS: Um ein Öffnen des SENTRY io-Gehäuses durch unbefugtes oder ungeschultes Personal zu verhindern, wird
empfohlen, einen Sperrmechanismus durch die Metallöse an einem der beiden Riegel auf der rechten Seite des Gerätes
installieren.
3.3
Mechanische Installation
3.3.1
Montagehinweise
Montage des SENTRY io:
Wählen Sie einen leicht zugänglichen und für Mitarbeiter sichtbaren Ort, vor dem Zugang zum zu überwachenden
l
Bereich.
Montieren Sie es vor direkter Sonneneinstrahlung geschützt und nicht in der Nähe anderer übermäßiger
o
Wärmequellen.
Fernab von Nässe oder Feuchte.
o
Fernab von schmutzigen, öligen oder chemikalienbelasteten Bereichen.
o
HINWEIS: Die grafische Benutzeroberfläche (GUI) des SENTRY io wird über den Touchscreen an der Vorderseite
des Gehäuses angezeigt und muss darüber programmiert werden. Es wird empfohlen, den Installationsort so zu
wählen, dass die GUI leicht angezeigt und programmiert werden kann.
Montieren Sie das Gehäuse an einer Wand oder einer anderen festen Oberfläche, die unanfällig für Vibrationen oder
l
mechanische Stöße ist.
Ca. 1,5 Meter (5 Fuß) über dem Boden.
o
Mit mindestens 8 cm (3 Zoll) Abstand zu allen Seiten zwecks ordnungsgemäßer Belüftung, Kalibrierung und
o
Wartung. Stellen Sie sicher, dass ausreichend Platz für den Anschluss der externen Verdrahtung vorhanden
ist.
Verwenden Sie Befestigungsteile, die für die Montagefläche geeignet sind und 32 kg (70 lb) aushalten, ohne sich zu
l
lösen oder die Befestigungsteile oder die Montagefläche zu beschädigen. Verwenden Sie alle vier am SENTRY io
vorhandenen Montagebohrungen.
3.3.2
Drahtdurchführungen
Für die SENTRY io-Drahtdurchführungen:
Entfernen Sie die roten Stopfen von der Unterseite des Gehäuses
l
Stellen Sie sicher, dass die Löcher sauber geschnitten sind und eine angemessene Dichtung für die vorgesehene
l
Anwendung bilden können
Installieren Sie die für die vorgesehene Anwendung erforderlichen Kanäle, Verschraubungen oder Stecker.
l
HINWEIS: Das Bohren von zusätzlichen Löchern wird nicht empfohlen.
3.4
Elektrische Installation
WARNUNG!
Die elektrische Verdrahtung muss von einer Elektrofachkraft vorgenommen werden.
l
Die Verdrahtung muss mit allen geltenden nationalen (NEC/CEC) und lokalen elektrischen Sicherheitsvorschriften
l
übereinstimmen.
Betreiben Sie das SENTRY io niemals ohne Schutzerdung. Der Betrieb des SENTRY io ohne Schutzerdung kann zu
l
einem Stromschlag führen. Ein elektrischer Schlag kann zu Schäden am SENTRY io und zu Verletzungen führen.
Trennen Sie vor dem Öffnen des Gehäuses des SENTRY io die Wechselstromversorgung. Andernfalls kann es zu
l
einem Stromschlag kommen. Ein elektrischer Schlag kann zu Schäden am SENTRY io und zu Verletzungen führen.
18
