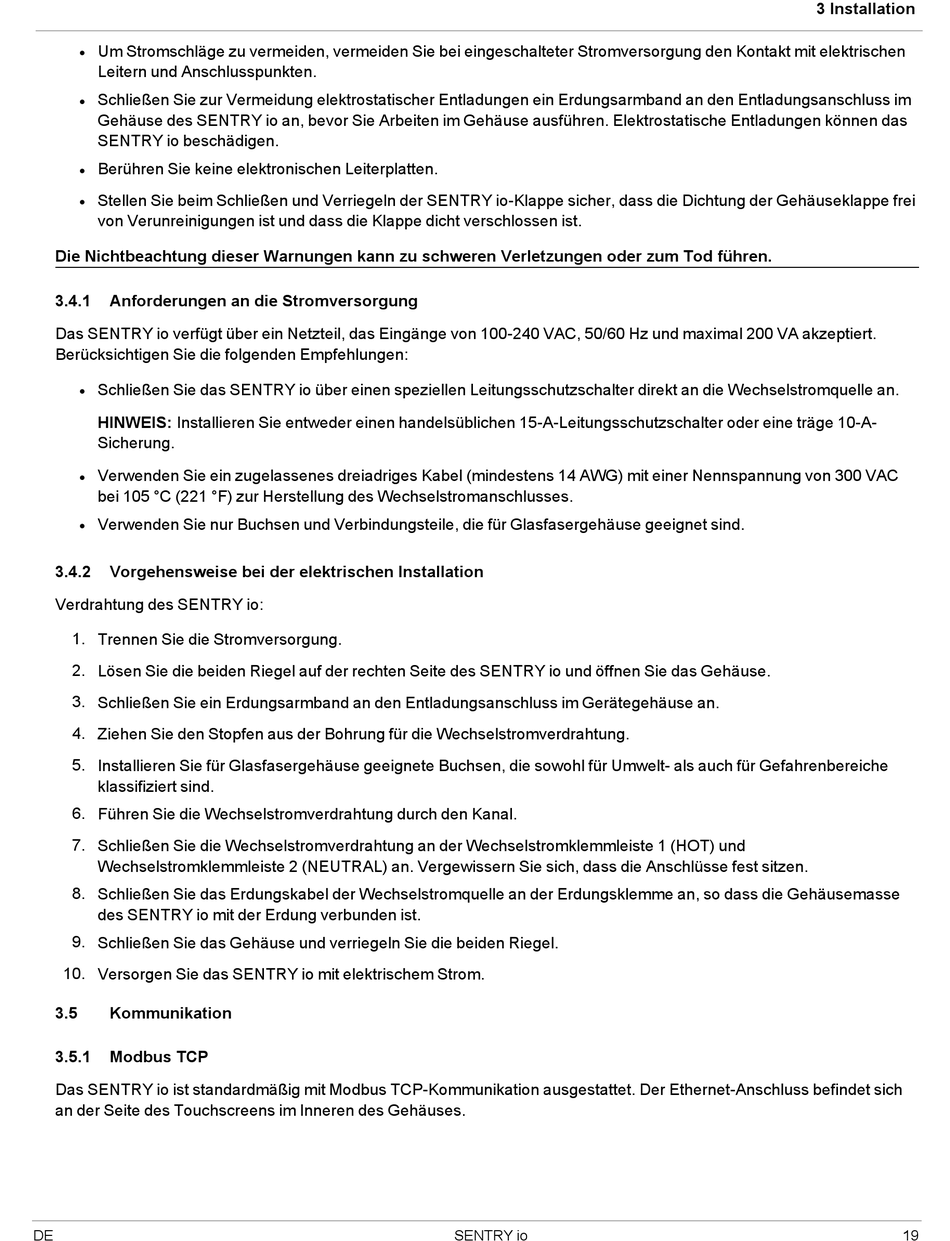

Um Stromschläge zu vermeiden, vermeiden Sie bei eingeschalteter Stromversorgung den Kontakt mit elektrischen
l
Leitern und Anschlusspunkten.
Schließen Sie zur Vermeidung elektrostatischer Entladungen ein Erdungsarmband an den Entladungsanschluss im
l
Gehäuse des SENTRY io an, bevor Sie Arbeiten im Gehäuse ausführen. Elektrostatische Entladungen können das
SENTRY io beschädigen.
Berühren Sie keine elektronischen Leiterplatten.
l
Stellen Sie beim Schließen und Verriegeln der SENTRY io-Klappe sicher, dass die Dichtung der Gehäuseklappe frei
l
von Verunreinigungen ist und dass die Klappe dicht verschlossen ist.
Die Nichtbeachtung dieser Warnungen kann zu schweren Verletzungen oder zum Tod führen.
3.4.1
Anforderungen an die Stromversorgung
Das SENTRY io verfügt über ein Netzteil, das Eingänge von 100-240 VAC, 50/60 Hz und maximal 200 VA akzeptiert.
Berücksichtigen Sie die folgenden Empfehlungen:
Schließen Sie das SENTRY io über einen speziellen Leitungsschutzschalter direkt an die Wechselstromquelle an.
l
HINWEIS: Installieren Sie entweder einen handelsüblichen 15-A-Leitungsschutzschalter oder eine träge 10-A-
Sicherung.
Verwenden Sie ein zugelassenes dreiadriges Kabel (mindestens 14 AWG) mit einer Nennspannung von 300 VAC
l
bei 105 °C (221 °F) zur Herstellung des Wechselstromanschlusses.
Verwenden Sie nur Buchsen und Verbindungsteile, die für Glasfasergehäuse geeignet sind.
l
3.4.2
Vorgehensweise bei der elektrischen Installation
Verdrahtung des SENTRY io:
1. Trennen Sie die Stromversorgung.
2. Lösen Sie die beiden Riegel auf der rechten Seite des SENTRY io und öffnen Sie das Gehäuse.
3. Schließen Sie ein Erdungsarmband an den Entladungsanschluss im Gerätegehäuse an.
4. Ziehen Sie den Stopfen aus der Bohrung für die Wechselstromverdrahtung.
5. Installieren Sie für Glasfasergehäuse geeignete Buchsen, die sowohl für Umwelt- als auch für Gefahrenbereiche
klassifiziert sind.
6. Führen Sie die Wechselstromverdrahtung durch den Kanal.
7. Schließen Sie die Wechselstromverdrahtung an der Wechselstromklemmleiste 1 (HOT) und
Wechselstromklemmleiste 2 (NEUTRAL) an. Vergewissern Sie sich, dass die Anschlüsse fest sitzen.
8. Schließen Sie das Erdungskabel der Wechselstromquelle an der Erdungsklemme an, so dass die Gehäusemasse
des SENTRY io mit der Erdung verbunden ist.
9. Schließen Sie das Gehäuse und verriegeln Sie die beiden Riegel.
10. Versorgen Sie das SENTRY io mit elektrischem Strom.
3.5
Kommunikation
3.5.1
Modbus TCP
Das SENTRY io ist standardmäßig mit Modbus TCP-Kommunikation ausgestattet. Der Ethernet-Anschluss befindet sich
an der Seite des Touchscreens im Inneren des Gehäuses.
DE
SENTRY io
3 Installation
19
