MSA SENTRY io Gebrauchsanleitung Seite 12

Wandmontiertes steuergerät
Inhaltsverzeichnis

Werbung

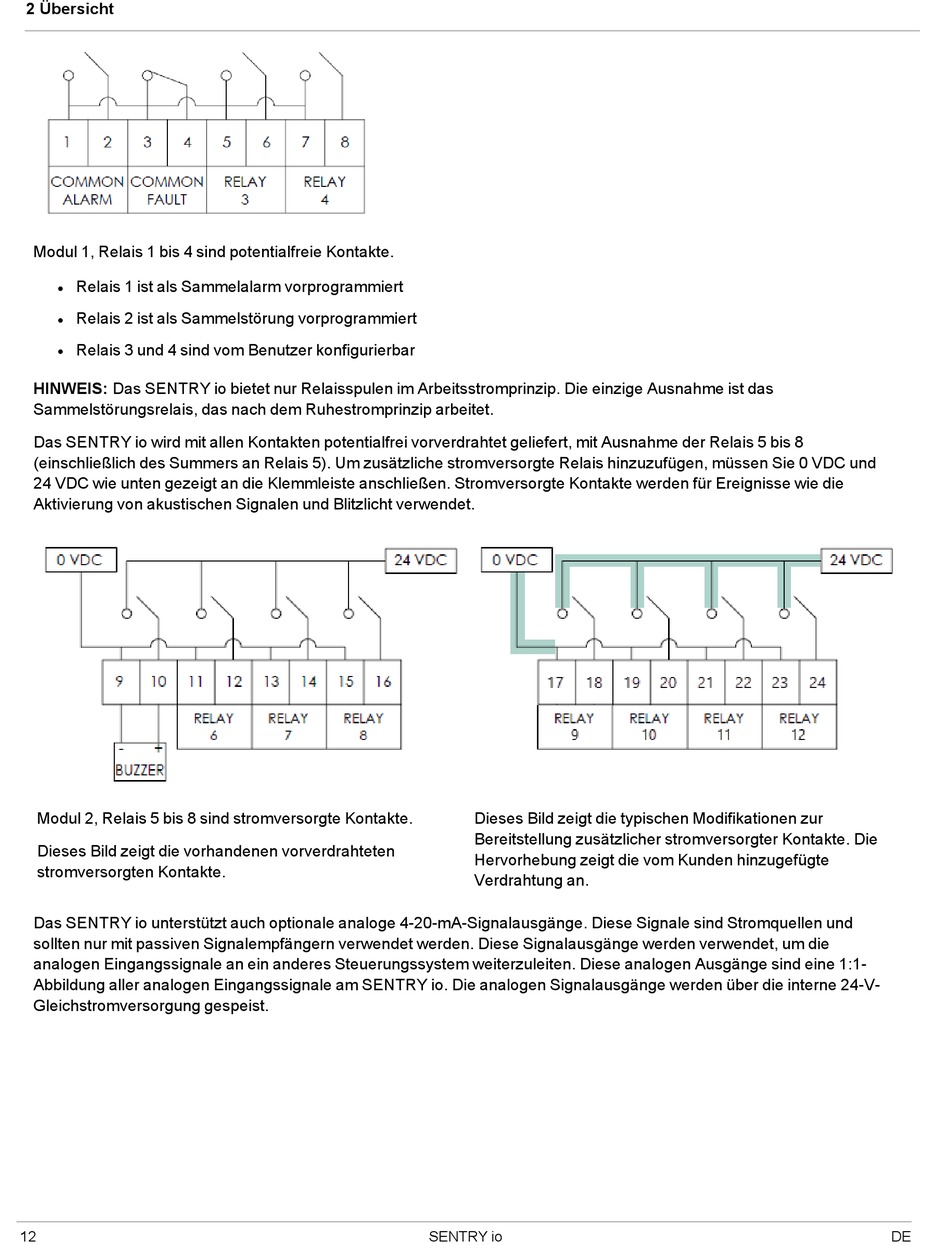

2 Übersicht
Modul 1, Relais 1 bis 4 sind potentialfreie Kontakte.
Relais 1 ist als Sammelalarm vorprogrammiert
l
Relais 2 ist als Sammelstörung vorprogrammiert
l
Relais 3 und 4 sind vom Benutzer konfigurierbar
l
HINWEIS: Das SENTRY io bietet nur Relaisspulen im Arbeitsstromprinzip. Die einzige Ausnahme ist das
Sammelstörungsrelais, das nach dem Ruhestromprinzip arbeitet.
Das SENTRY io wird mit allen Kontakten potentialfrei vorverdrahtet geliefert, mit Ausnahme der Relais 5 bis 8
(einschließlich des Summers an Relais 5). Um zusätzliche stromversorgte Relais hinzuzufügen, müssen Sie 0 VDC und
24 VDC wie unten gezeigt an die Klemmleiste anschließen. Stromversorgte Kontakte werden für Ereignisse wie die
Aktivierung von akustischen Signalen und Blitzlicht verwendet.
Modul 2, Relais 5 bis 8 sind stromversorgte Kontakte.
Dieses Bild zeigt die vorhandenen vorverdrahteten
stromversorgten Kontakte.
Das SENTRY io unterstützt auch optionale analoge 4-20-mA-Signalausgänge. Diese Signale sind Stromquellen und
sollten nur mit passiven Signalempfängern verwendet werden. Diese Signalausgänge werden verwendet, um die
analogen Eingangssignale an ein anderes Steuerungssystem weiterzuleiten. Diese analogen Ausgänge sind eine 1:1-
Abbildung aller analogen Eingangssignale am SENTRY io. Die analogen Signalausgänge werden über die interne 24-V-
Gleichstromversorgung gespeist.
12
Dieses Bild zeigt die typischen Modifikationen zur
Bereitstellung zusätzlicher stromversorgter Kontakte. Die
Hervorhebung zeigt die vom Kunden hinzugefügte
Verdrahtung an.
SENTRY io
DE
