2 Übersicht
Digitale Eingänge
Das SENTRY io unterstützt auch den Anschluss von Eingabegeräten mit diskretem, potentialfreiem Kontakt (ein/aus).
Diese Eingänge sind 24-VDC-Eingangssignale. Die Anschlussklemmleisten für diskrete Eingabegeräteverbindungen
befinden sich rechts von den 4-20-mA-Signaleingangsklemmleisten und sind mit einer zweistufigen Klemmleiste
ausgestattet. Das SENTRY io ermöglicht die Nutzung der internen 24-VDC-Spannung für die diskreten 24-VDC-

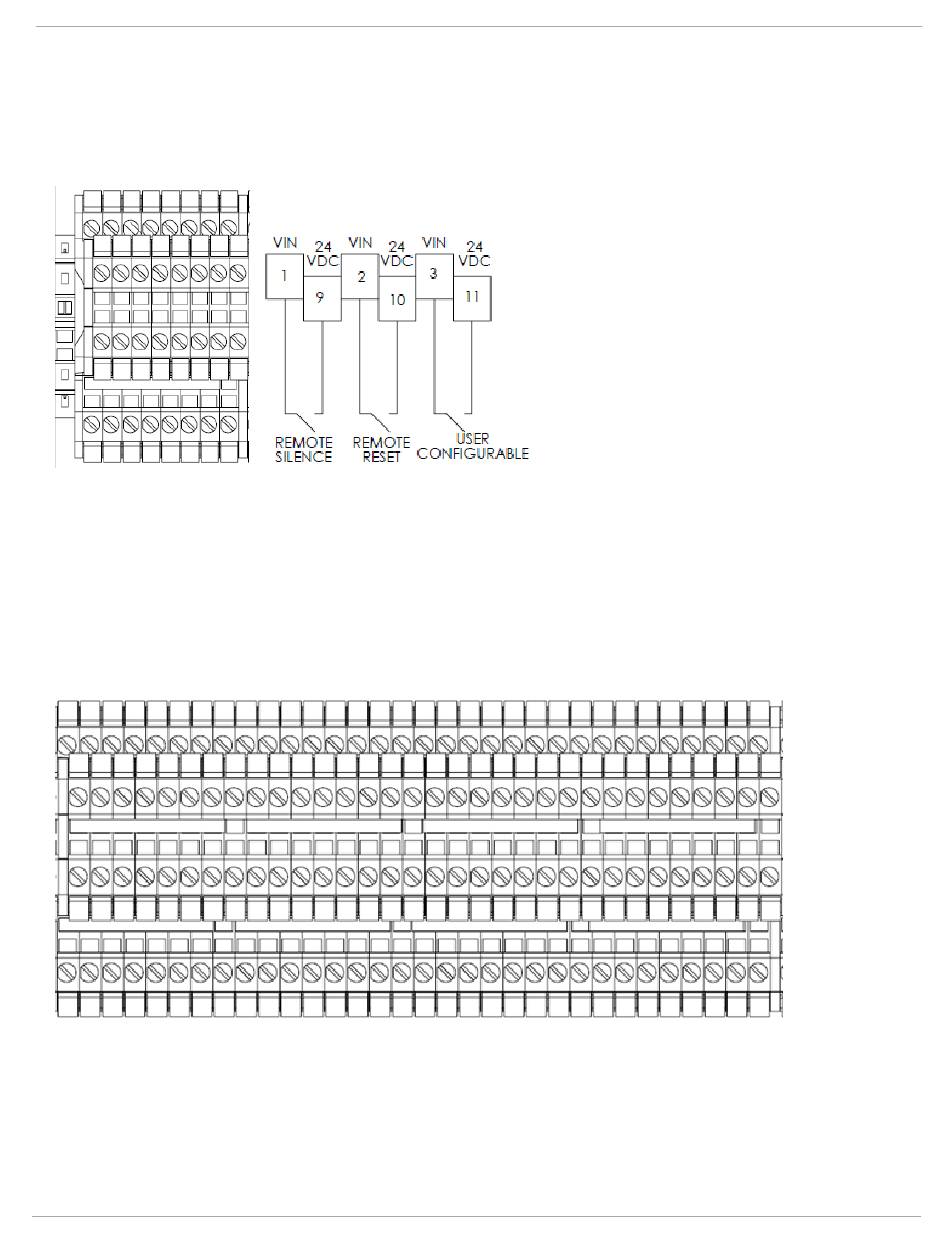

Signaleingänge. Siehe die Abbildungen unten für die Lage und den typischen Anschluss der Kabel.
HINWEIS: Eingang 1/9 ist vorprogrammiert für Stummschaltung per Fernzugriff und Eingang 2/10 ist vorprogrammiert für
Zurücksetzen per Fernzugriff. Der Abgleich der diskreten Eingänge ist im SmartStart-Konfigurationsassistenten vom
Benutzer konfigurierbar.
2.3.3
Kompatibilität mit Ausgabegeräten
Das SENTRY io bietet Relaiskontaktausgänge zur Aktivierung externer Geräte und Anlagen, wenn ein Alarm- oder
Fehlerzustand erkannt wird. Die SENTRY io-Relaiskontaktausgänge können entweder 24 VDC schalten, die von der
internen Stromversorgung bereitgestellt werden, oder von einer vom Benutzer bereitgestellten externen Stromquelle. Zur
Identifizierung der vorverdrahteten, potentialfreien und stromführenden Kontakte siehe die Abbildung unten:
DE
SENTRY io
11
