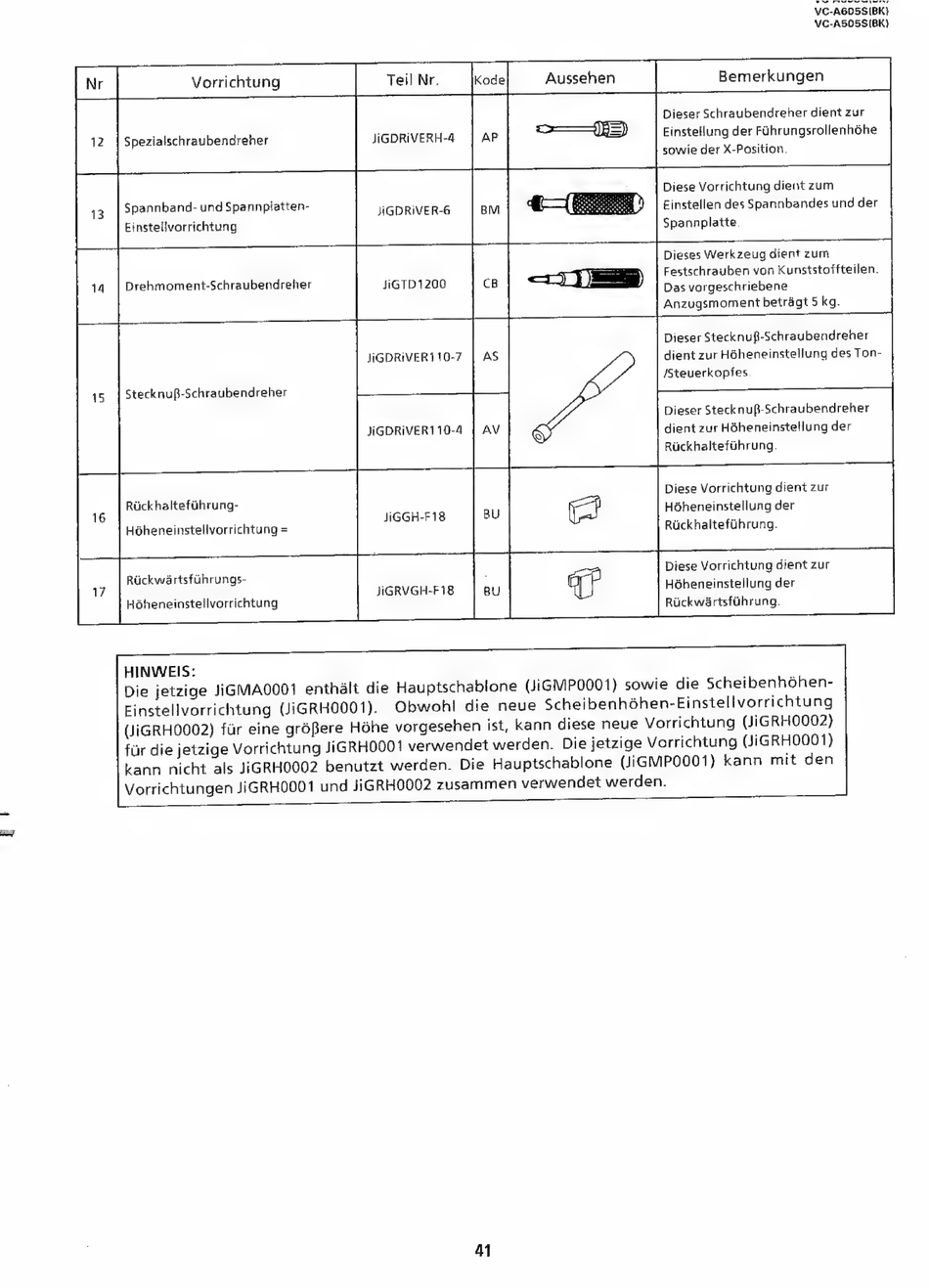

Sharp VC-A605G Serviceanleitung Seite 41

i
Ee ae eee.
VC-A605SIBK}
VC-A505S[BK}
Dieser Schraubendreher dient zur
Einsteflung der Fuhrungsrollenhéhe
sowie der X-Position.
JiGDRIVER-6
JiGDRIVER1 10-7
Spezialschraubendreher
Diese Vorrichtung dient zum
Finstellen des Spannbandes und der
Spannplatte.
Spannband- und Spannpiatten-
Einsteilvorrichtung
Dieses Werkzeug dient zum
Festschrauben von Kunststoffteilen.
Das vorgeschriebene
Anzugsmoment betragt 5 kg.
Drehmoment-Schraubendreher
Dieser Stecknuf-Schraubendreher
dient zur Héheneinstellung des Ton-
'Steuerkopfes.
StecknuB-Schraubendreher
Dieser StecknuB-Schraubendreher
dient zur Héheneinstellung der
RuckhaltefGhrung.
JIGDRIVER110-4
JiGGH-F18
JiGRVGH-F18
HINWEIS:
Diese Vorrichtung dient zur
Héheneinstellung der
Ruckhaltefiihrung.
Riick haltefahrung-
Héheneinstellvorrichtung =
Diese Vorrichtung dient zur
Hoheneinstellung der
Rickwé4rtsfGhrung.
RuickwartsfUhrungs-
Héheneinstellvorrichtung
41
