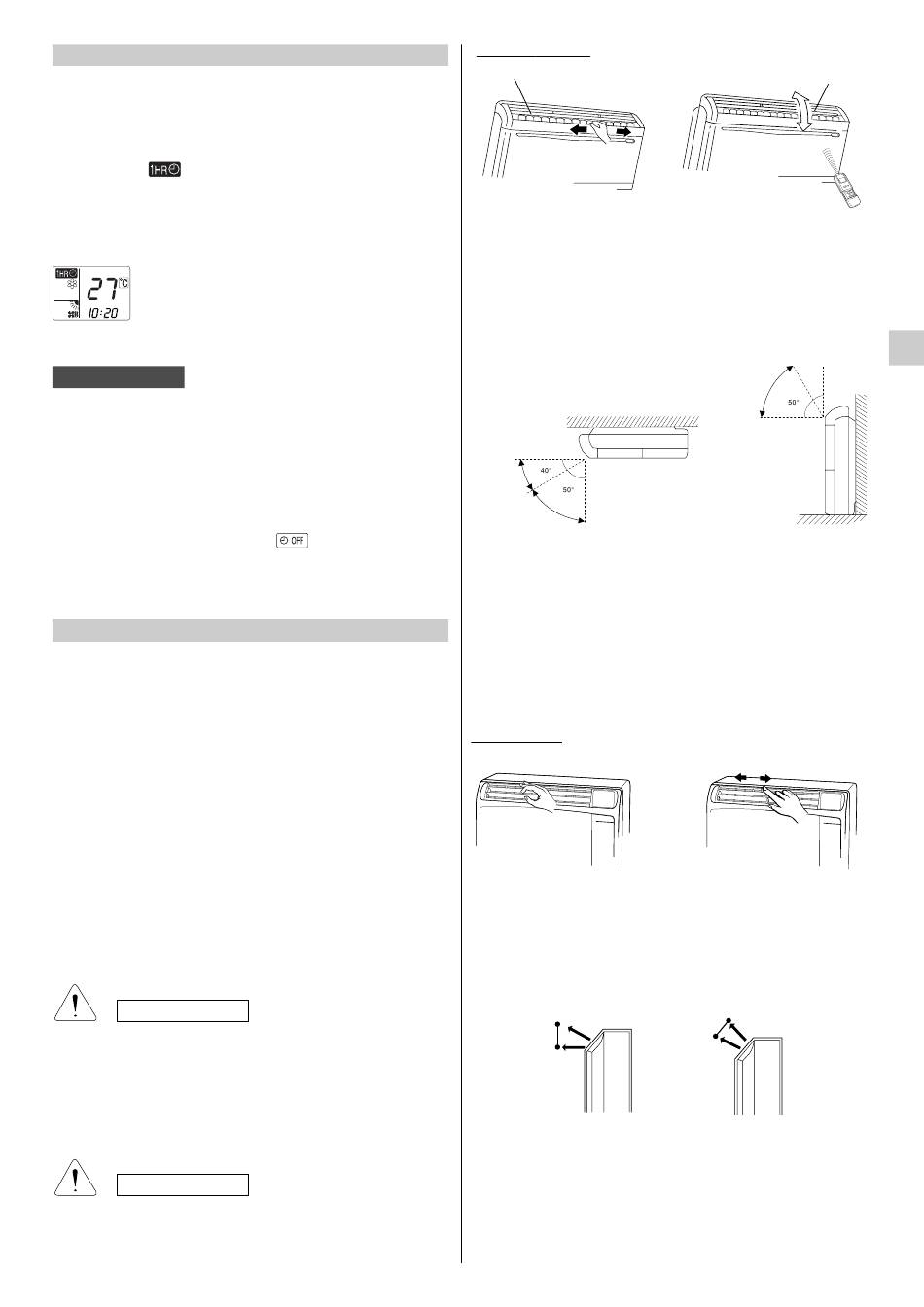

1-STUNDE TIMER-EINSTELLUNG
Durch diese Einstellung läuft das Klimagerät eine Stunde lang, sei
es, daß es ein- oder ausgeschaltet ist.
TIMER-EINSTELLUNG.
•
Die Timer-Taste 1HR drücken. Auf dem Display wird das Symbol
1-STUNDE
TIMER ON angezeigt.
1-Stunde TIMER-Einstellungs-Löschen.
• Die Taste ON/OFF zum Ausschalten des Klimagerätes drücken.
• Warten, bis das Klimagerät ausgeschaltet ist.
• Nochmals die Taste ON/OFF zum Wiedereinschalten des
Klimagerätes drücken.
DISPLAY AM ENDE DER EINSTELLUNG
ANMERKUNG
• Wird die Taste 1HR TIMER gedrückt, nachdem einige Zeit nach der
Einstellung vergangen ist, wird die 1-Stunde Einschalt-Zeit wieder
in Betrieb gesetzt.
KOMBINATION VOM 1-STUNDE TIMER MIT DEM TAGES-
PROGRAMM
• Der 1-Stunde Timer kann nach der Tages-Programm-Einstellung
aktiviert werden.
• Wird die Taste 1HR TIME gedrückt, wenn der Timer in AUS
programmiert worden ist (Symbol
Programmierung gelöscht, da der 1-STUNDE TIMER aktiviert wird,
das Klimagerät arbeitet für eine Stunde, dann hält es.
LUFTSTROM-EINSTELLUNG
HORIZONTAL (manuell)
Der Luftstrom kann horizontal eingestellt werden, indem die vertikalen
Luftleitlamellen nach links oder rechts gestellt werden, wie auf nächsten
Abbildungen gezeigt ist.
VERTIKAL (mit Fernbedienung für Modelle FC/FCR)
Sich vergewissern, daß die Fernbedienung eingschaltet ist. Die Taste
FLAP drücken. Die horizontale Luftleitlamelle beginnt sich zu bewegen.
Wenn Sie sie in einer bestimmten Position anhalten wollen, ist die
Taste FLAP nochmals zu drücken.
VERTIKAL (manuell für Modelle AFR)
Fassen Sie die Enden der horizontalen Klappen und drehen Sie
sie nach oben oder nach unten.
VORSICHT
Während der Kühlung oder Entfeuchtung, besonders mit großem
Feuchtigkeitsgehalt im Raum, stellen Sie die vertikalen
Luftleitlamellen stirnseitig ein. Wenn die Luftleitlamellen äußerst
nach links oder nach rechts gestellt werden, könnten sich
Kondenswasser und Tropfen auf dem Luftauslaufgitter bilden.
VORSICHT
Die Luftleitlamelle nicht mit den Händen bewegen bei
Inbetriebnahme der Einheit auf (Modelle FC/FCR).
MODELL FC/FCR
VERTIKALE LUFTLEITLAMELLE
EMPFOHLENE LUFTLEITLAMELLEN-EINSTELLUNG
« A »
angezeigt), wird diese
MODELL AFR
HORIZONTALE KLAPPEN
EMPFOHLENE LUFTLEITLAMELLEN-EINSTELLUNG
9
« B »
Zone «A»
für Kühlung und Entfeuchtung
für Kühlung
KLAPPE
« A »
« B »
40°
Zone «B»
für Heizung
VERTIKALE LUFTLEITLAMELLEN
für Heizung
und Entfeuchtung
D
