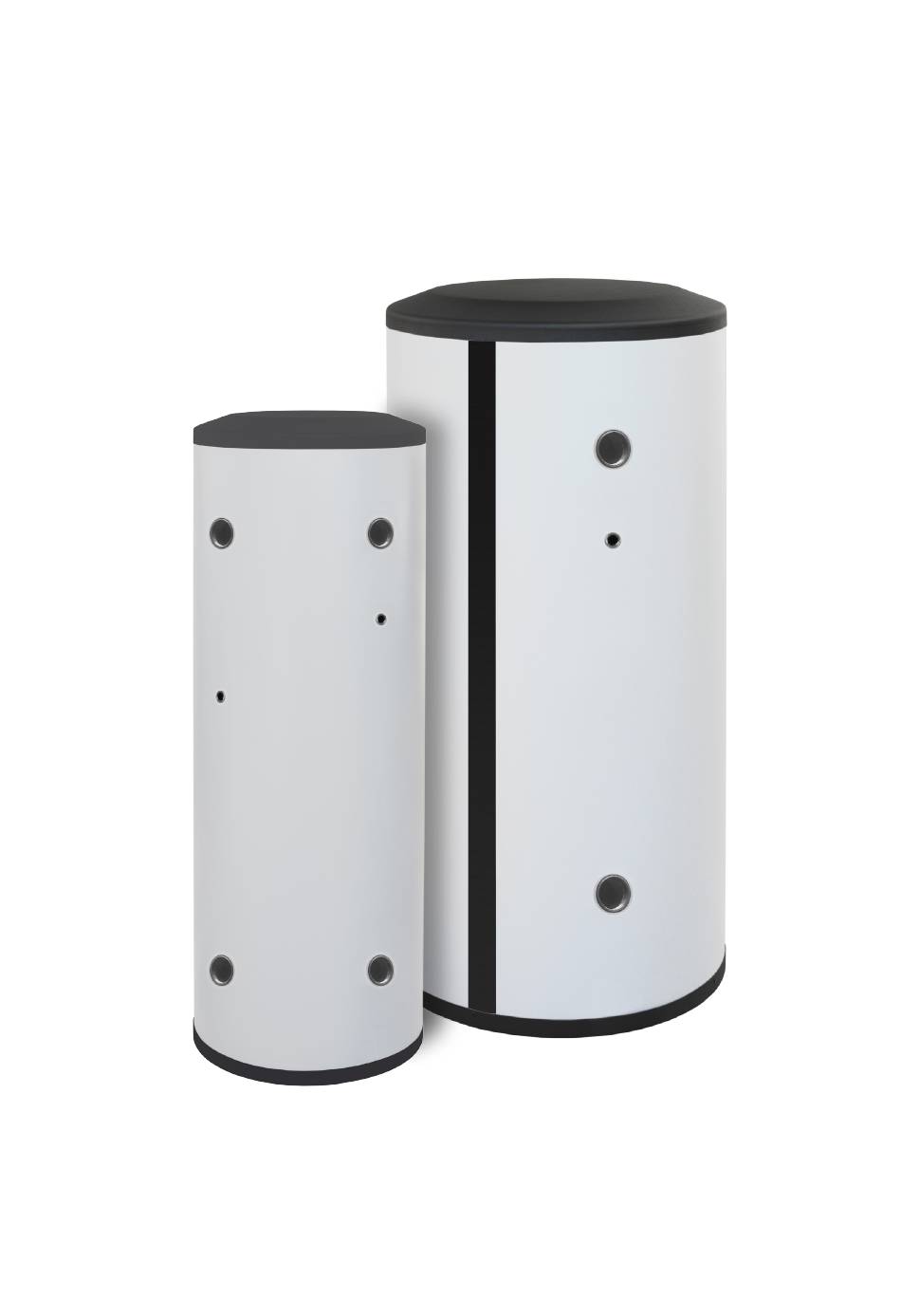

- Seite 1 Installationsanleitung WT-S 500 WT-S 1000 VIBNC203 © Danfoss A/S (Dept./Init.), 2017-04...
- Seite 2 Danfoss A/S ist nicht an die Garantie gebunden oder dafür haftbar, wenn diese Anweisungen bei der Installation oder Wartung nicht befolgt werden. Die Originalanweisungen sind in englischer Sprache verfasst.Bei anderen Sprachversionen handelt es sich um Übersetzungen der Originalanweisungen. (Richtlinie 2006/42/EG) ©...
-
Seite 3: Wartung
Unterdruckventil gemäß den geltenden Standards. Der Warmwasserbereiter muss gemäß der geltenden lokalen und nationalen Bestimmungen mit den vorgeschriebenen Si- cherheitsgeräten ausgestattet werden. Das Überlaufrohr vom Sicherheitsventil darf nicht verschließbar sein und muss sichtbar oberhalb des Bodenab usses verlaufen. VIBNC203 © Danfoss A/S (Dept./Init.), 2017-04... - Seite 4 Technische Daten WT-S 1000 Korrosionsschutz rostfrei rostfrei Speichervolumen V liter 488,3 969,3 Max. Druck, Warmwasserbereiter bar/MPa Max. Länge der Zusatzheizung Höhe (einschl. Fuß) 2020 2292 Nettogewicht Zusatzheizung, max. Leistung Warmhalteverluste S 77,9 125,2 Energiee zienzklasse VIBNC203 © Danfoss A/S (Dept./Init.), 2017-04...
- Seite 5 WT-S 500 Speichervolumen V 488,3 liter Prüfdruck 14,3 bar Betriebsdruck 10 bar Max. Temperatur 95 °C 68 kg Gewicht Ø795 Abmessungen WT-S 500 Höhe (mm) 2020 Abmessungen (ømm) Zum Kippen erforderliche Deckenhöhe: mind. 2200 mm VIBNC203 © Danfoss A/S (Dept./Init.), 2017-04...
- Seite 6 WT-S 1000 Speichervolumen V 969,3 liter Prüfdruck 14,3 bar Betriebsdruck 10 bar Max. Temperatur 95 °C 108 kg Gewicht Ø Abmessungen Ø WT-S 1000 Höhe (mm) 2292 Abmessungen (ømm) Zum Kippen erforderliche Deckenhöhe: mind. 2500mm VIBNC203 © Danfoss A/S (Dept./Init.), 2017-04...
- Seite 7 WT-S 1000 Zu Transportzwecken sollte die Speicherisolierung entfernt werden, um Beschädigungen zu vermeiden. Ø Ø VIBNC203 © Danfoss A/S (Dept./Init.), 2017-04...
- Seite 8 Internet: www.heating.danfoss.com, www.thermia.com Danfoss übernimmt keinerlei Verantwortung für Fehler in Katalogen, Broschüren oder anderen gedruckten Materialien. Danfoss behält sich das Recht vor, Änderungen an seinen Produkten (ein- schließlich am Design) ohne vorherige Ankündigung vorzunehmen. Das Gleiche tri t auf bereits bestellte Produkte zu, solange die zuvor vereinbarten Spezi kationen nicht geändert werden. Alle Warenzeichen in diesem Material sind Eigentum des entsprechenden Unternehmens.
