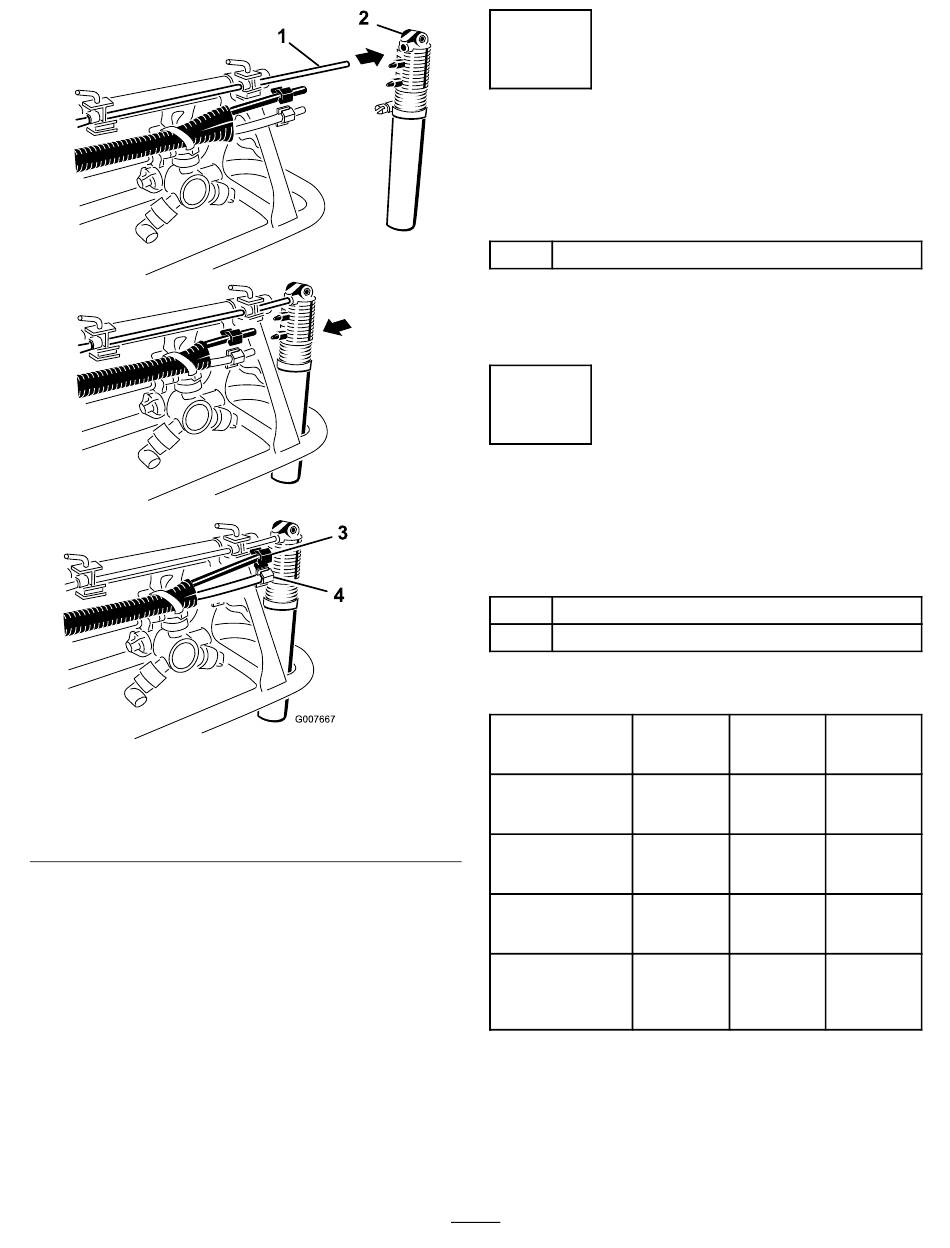

1. Aufschlagdorn mit Keil
2. Schaumdüse
9. Befestigen Sie das blaue Rohr an der oberen Zahnung
und das durchsichtige Rohr an der unteren Zahnung.
10. Befestigen Sie die Schläuche mit den vorher
angebrachten Rohrklemmen.
11. Wiederholen Sie dies für den anderen Ausleger.
Hinweis: Befestigen Sie beide Befestigungen an der
Hinterseite des oberen Stützpols.
Bild 8
3. Blaues Rohr und blaue
Klemme
4. Durchsichtiges Rohr und
weiße Klemme
4
Einbauen der Schaummarkie-
rer und der Halterung
Für diesen Arbeitsschritt erforderliche
Teile:
1 Schaummarkierer-Finishingkit (separat erhältlich)
Weitere Informationen finden Sie in den
Installationsanweisungen, die dem Schaummarkierer-
Finishingkit beiliegen.
5
Verlegen der Schaumschläu-
che
Für diesen Arbeitsschritt erforderliche
Teile:
1 Schaumschlauch
8 Kunststoffbinden
Schnittlängen für den Schaumschlauch
Serie 1750
Schaumschlauch
für rechten
Ausleger
Schaumschlauch
für linken
Ausleger
Schlauch für
Schaumdichten- zutreffend
steuerung
Kompressor zu
Behälterschleife
1. Messen Sie die Länge des Schlauchs von der größeren
Schleife und schneiden ihn entsprechend ab.
Hinweis: Legen Sie den restlichen Schlauch zur Seite.
2. Entfernen Sie an jedem Ende des geschnittenen
Schlauch den schwarzen Mantel, um 7 cm bis 10 cm
des blauen und durchsichtigen Schlauchs freizulegen.
6
Serie 5000
(Workman)
5,5 m 4,3 m
4,9 m 4,9 m
Nicht 4,9 m
92 cm 92 cm
(nur durch-
sichtiger
Schlauch)
WM
200
5,5 m
4,9 m
Nicht
zutreffend
92 cm
