1. Obere Auslegerstützstange
2. Untere Hälfte der
Halterungsklemme
5. Befestigen Sie die zweite Halterung 7 cm bis 10 cm
nach innen von der ersten Halterung.
6. Setzen Sie eine Stellschraube in das obere Loch in
jedem Distanzstück.
7. Befestigen Sie die Befestigungsstange (das Keilende
nach außen) in den Löchern in den Distanzstücken.
Hinweis: Befestigen Sie die Stange mit den
Stellschrauben in der gewünschten Stellung.
8. Finden Sie die Schaumdüsen in den losen Teilen.
Befestigen Sie eine Düse an der Befestigungsstange,
wie in Bild 8 abgebildet.
3. Distanzstück (achten Sie
auf die Ausrichtung)
4. Untere Hälfte der
Halterungsklemme

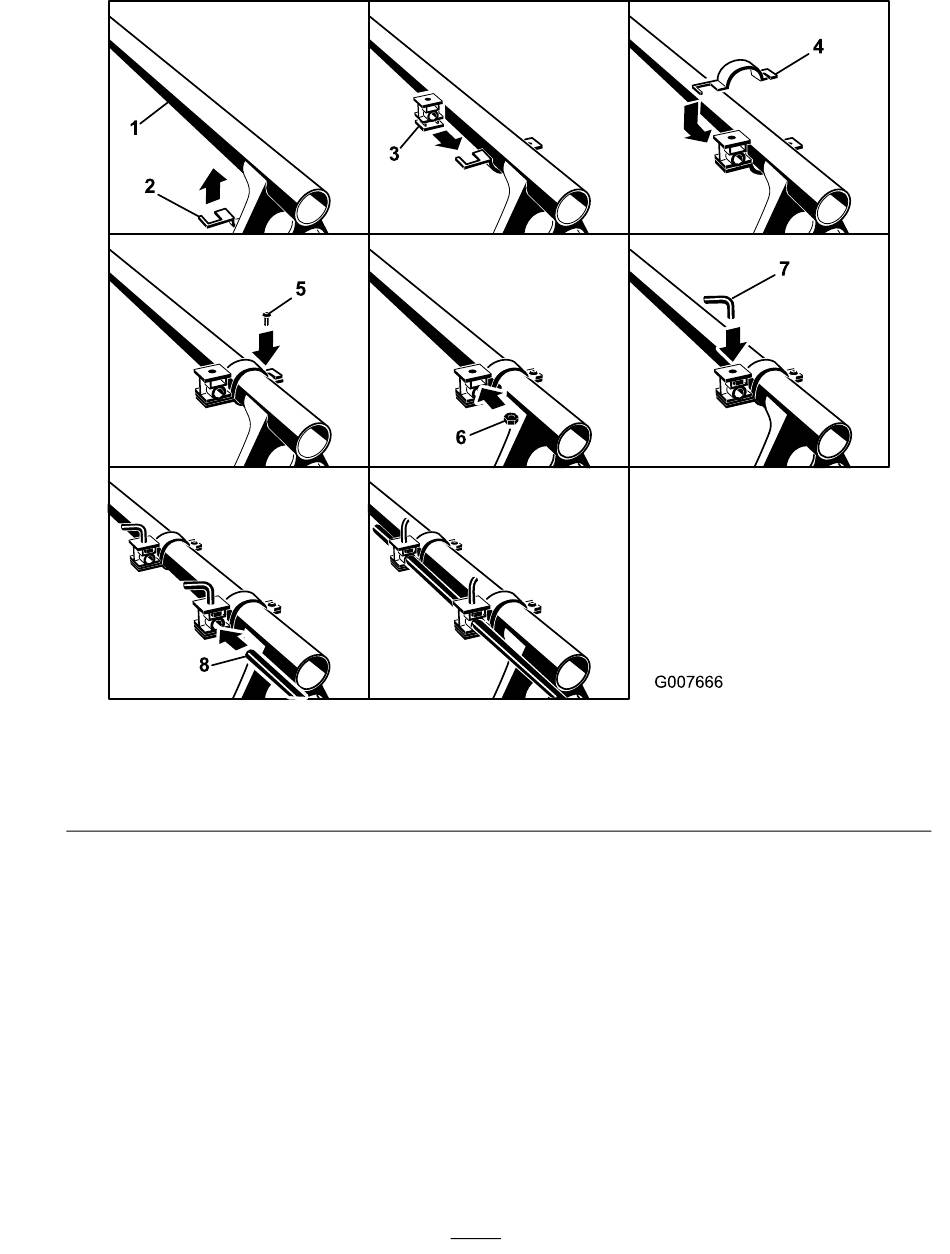

Bild 7
5. Klemmschraube
6. Distanzstückmutter
5
7. Stellschraube
8. Befestigungsstange
