Anschließen der Schläuche an
Spritzgeräten der Serie Multi-Pro 5000
1. Stecken Sie den elektrischen Stecker vom
Schaummarkierer-Behälter in die offene Buchse im
Kabelbaum an der Halterung.
2. Ermitteln Sie die offenen Rohrenden vom langen
Schlauch, den Sie vorher angebracht und zum
Armaturenbrett verlegt haben; befestigen Sie das
blaue Rohr an einer offenen Zahnung am schwarzen
Behälterdeckel.
Hinweis: Befestigen Sie den durchsichtigen Schlauch
an der blauen oder Wasserzahnung am Kompressor,
wie in Bild 17 abgebildet. Befestigen Sie beide Rohre
mit einer blauen Rohrklemme. Der Mantel des Rohrs
muss noch weiter geteilt werden, um die Länge des
Behälters zu handhaben.

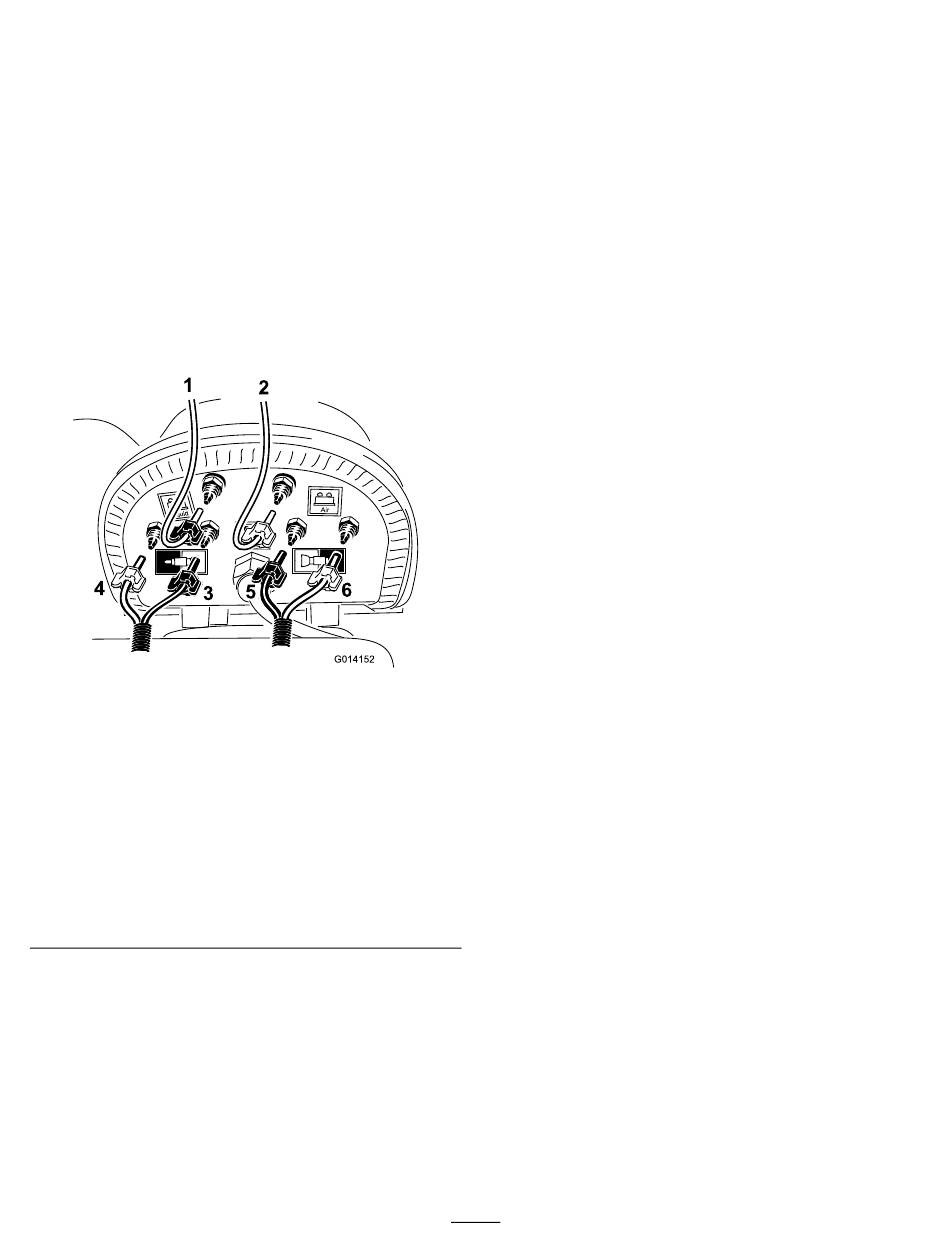

1. Durchsichtiges Rohr und
blaue Klemme für den
Rücklaufschlauch vom
Regelventil
2. Durchsichtiges Rohr
und weiße Klemme
(durchsichtiges
Einmalrohr vom
Schleifenschlauch mit
einer Länge von 1 m)
3. Durchsichtiger Schlauch
und weiße Klemme für
den rechten Ausleger
3. Befestigen Sie das durchsichtige Rohr an der
verbleibenden Zahnung am vorher abgeschnittenen,
kurzen Schleifenschlauch und am Behälterdeckel, siehe
Bild 17.
Hinweis: Verlegen Sie das offene Ende zur Luft-
oder weißen Zahnung am Kompressor. Befestigen Sie
das Rohr mit den weißen Rohrklemmen.
4. Sie finden zwei blaue und zwei weiße Klemmen
in den lose mitgelieferten Teilen und befestigen
Sie eine Klemme in der entsprechenden Farbe am
Bild 17
4. Blaues Rohr und blaue
Klemme für den rechten
Ausleger
5. Blaues Rohr und blaue
Klemme für den linken
Ausleger
6. Durchsichtiges Rohr und
weiße Klemme für den
linken Ausleger
Schaumschlauch, den Sie vorher zu den Auslegern
verlegt haben.
5. Befestigen Sie das blaue und weiße Rohr am
Schaumschlauch, der zum linken Ausleger verlegt ist,
wie in Bild 17 abgebildet.
6. Befestigen Sie das blaue und weiße Rohr am
Schaumschlauch, der zum rechten Ausleger verlegt ist,
wie in Bild 17 abgebildet.
7. Befestigen Sie alle Rohre mit den restlichen
Rohrklemmen.
8. Die Teile sollten so verlegt sind, wie in Bild 18
abgebildet.
