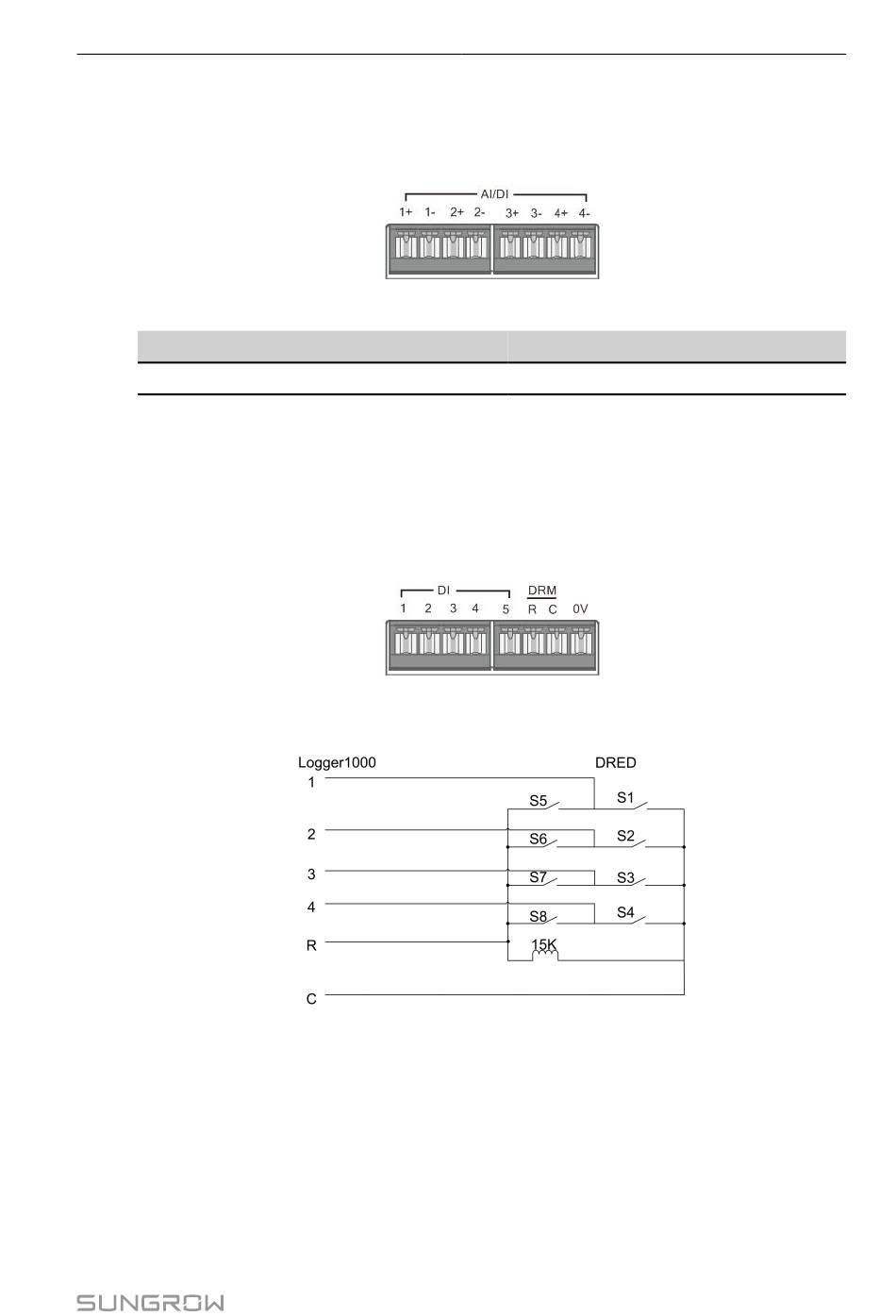

8.2.2 Analoge Steuerschnittstelle

Die analogen Steuerschnittstellen befinden sich auf der Unterseite des Logger1000 und es
stehen insgesamt 4 analoge Eingänge zur Verfügung (siehe Abbildung unten).
Tabelle 8-2 Signaldefinition der analogen Steuerschnittstelle
Signal
1+，1-，2+，2-，3+，3-，4+，4-
Der Logger1000 unterstützt 4 Eingänge für analoge Ströme von 4～20 mA analogen
Strömen oder 4 Eingänge für analoge Spannungen von 0～10 V.

8.2.3 DRM-Steuerschnittstelle

Die DRM-Steuerschnittstelle befindet sich an der Unterseite des Logger1000 (siehe
Abbildung unten).
Die DRM-Schnittstelle arbeitet mit DI1~DI4 zusammen, um die DRM-Funktion zu realisieren.
Logger1000 und DRED werden folgendermaßen verkabelt:
Die DRM-Schnittstelle erfordert, dass der Logger1000 über den entsprechenden
Kabelanschluss oder RJ45-Stecker mit dem DRED verbunden werden kann.
8.3

Leistungsregelung

Die Leistungsregelung umfasst die Wirkleistungsregelung und die Blindleistungsregelung.
8 Stromnetz-Verteilungsfunktion
Definition
4 analoge Eingangskanäle
