5 Anschließen der Elektrik

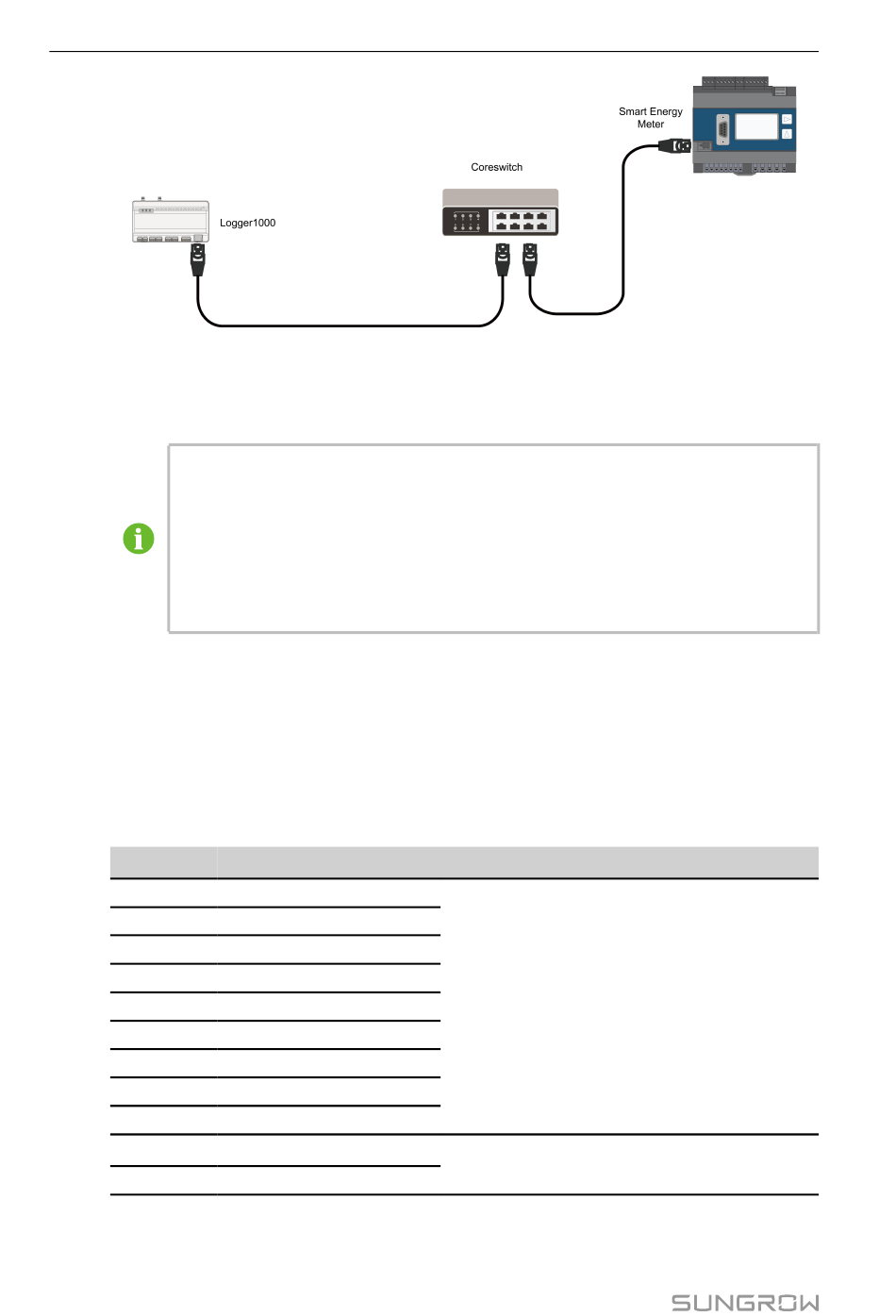

Verbinden Sie das vom Smart Energy Meter kommende Kabel mit einem Port des Core
Switches. Verbinden Sie ein Ende des anderen Ethernet-Kabels mit einem anderen Port
des Core Switches und das andere Ende mit dem „ETH"-Port des Logger1000.
Wenn vor Ort kein Coreswitch angeschlossen ist, verbinden Sie das vom Smart
Energy Meter kommende Kabel direkt mit dem Port „ETH" des Logger1000.
Die weiteste effektive Übertragungsdistanz des Netzwerkkabels beträgt 100 m,
daher wird empfohlen, dass die tatsächliche Entfernung nicht mehr als 90 m
beträgt. Es wird ein CAT 5E-Kabel oder ein Netzwerkkabel mit höherer Kategorie
empfohlen.

5.3.4 Verbindung zur Meteo Station

Die Meteo Station umfasst die standardmäßige Meteo Station und die diskrete Meteo
Station. Die diskrete Meteo Station besteht aus mehreren Sensoren.
Es wird empfohlen, diejenige Meteo Station zu verwenden, die dem Modbus-Protokoll
entspricht. Die Meteo Station kann über den RS485-Port oder den AI-Port mit dem
Logger1000 verbunden werden. Folgende Meteo Stationen werden empfohlen:
Nr.
1
2
3
4
5
6
7
8
9
10
11
26
Typ
PC-4
PC-4 PRO
WING-TRACKER
WS601
SMP10
RT1
PVMet75
PVMet200
Si-RS485TC
TEMPER_SENSOR
Meteo Sensor
Verdrahtung
" RS485-Verbindung"
" AI-Verbindung"
