RS485-Verbindung

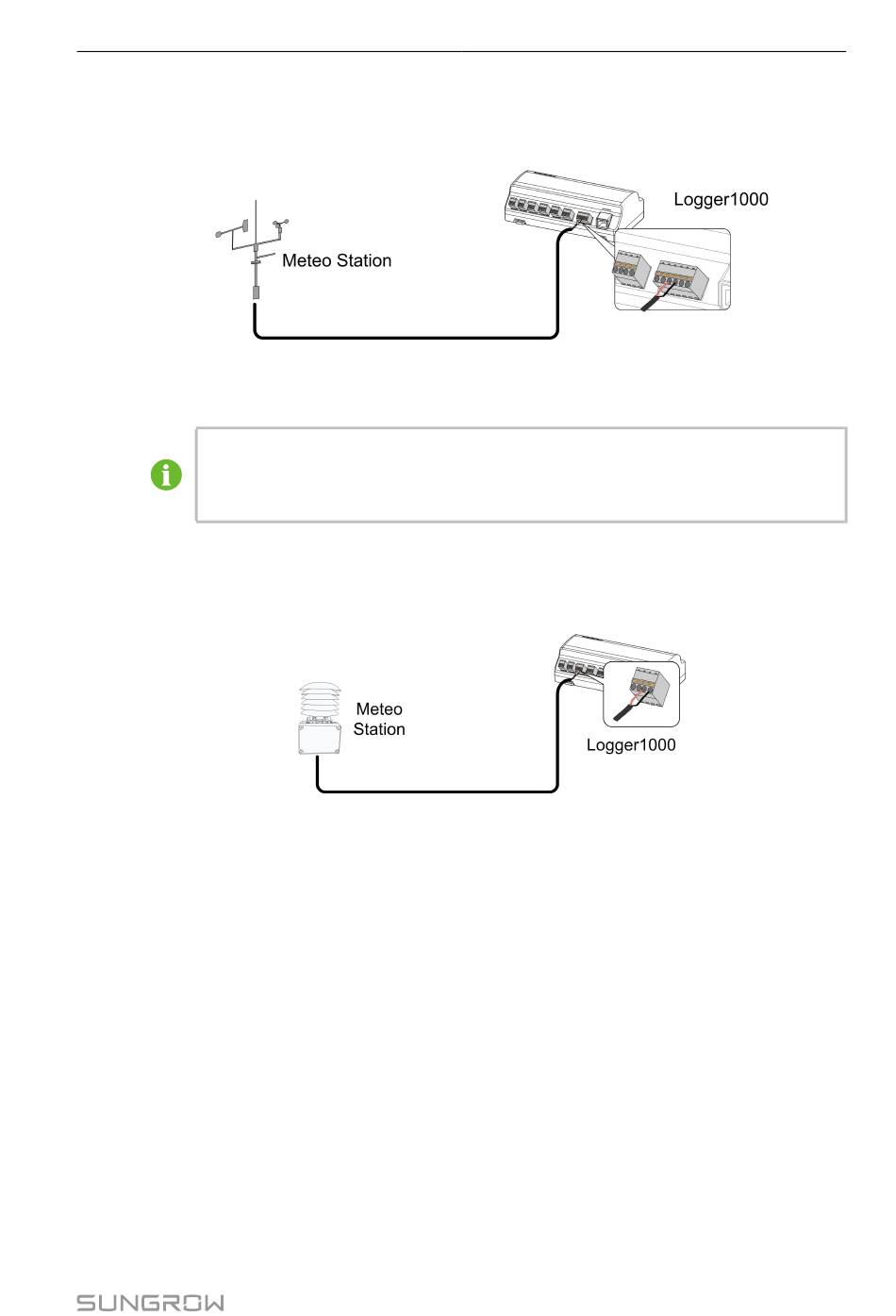

Die folgende Abbildung zeigt die Verbindung zwischen dem Logger1000 und der Meteo
Station.
Verbinden Sie das von der Meteo Station kommende Kommunikationskabel mit dem
RS485-Port des Logger1000.
Wenn mehrere Wechselrichter zusammen mit der Meteo Station an den
Logger1000 angeschlossen sind, sollte die Meteo Station ganz am Ende der
Reihenschaltung angeschlossen werden.
AI-Verbindung
Die folgende Abbildung zeigt die Verbindung zwischen dem Logger1000 und der Meteo
Station.
Verbinden Sie das von der Meteo Station kommende Kommunikationskabel mit dem AI-Port
des Logger1000.
5.4

Verbindung zum Hintergrund

Der Logger1000 kann über den Netzwerkanschluss mit dem Hintergrund der PV-Anlage
verbunden werden und das Kommunikationsprotokoll ist standardmäßig Modbus TCP oder
IEC104.
Als Salve-Gerät kann auf den Logger1000 über mehrere Hintergründe zugegriffen werden
und er kann über das Standardprotokoll kommunizieren. Die folgende Abbildung zeigt die
Verbindung zwischen dem Logger1000 und dem Hintergrund.
Der Logger1000 kann über den Ethernet-Switch oder -Router mit mehreren im Hintergrund
arbeitenden Überwachungssystemen oder über das Netzwerkkabel mit dem einzelnen im
Hintergrund arbeitenden Überwachungssystemen verbunden werden.
Beispiel: Der Logger1000 ist über den Ethernet-Switch mit dem Hintergrundsystem
verbunden und die Verdrahtung wird folgendermaßen durchgeführt:
