Betriebsanleitung Schaltverstärker N0530A N0533A...
Seite 2
Inhaltsverzeichnis 1 Vorbemerkung ....................3 2 Sicherheitshinweise ..................3 3 Bestimmungsgemäße Verwendung............... 4 Klassifizierung..................4 ATEX-Zertifikat..................4 IECEx-Zertifikat..................4 Kennzeichnung ..................5 4 Montage ......................5 Anforderungen für Kabel und Anschlussleitungen........5 Anforderungen bei Verwendung als zugehöriges Betriebsmittel .... 6 5 Elektrischer Anschluss...................
Seite 3
1 Vorbemerkung Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www.ifm.com. 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. – Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers.
Seite 4
3 Bestimmungsgemäße Verwendung Das Gerät wird in der Mess-, Steuerungs- und Regelungstechnik (MSR-Technik) eingesetzt zur galvanischen Trennung von Signalen wie z. B. 20-mA- und 10-V- Normsignalen oder zusätzlich zur Anpassung oder Normierung von Signalen. Das Gerät besitzt eigensichere Stromkreise, die dazu dienen, eigensichere Feldgeräte innerhalb explosionsgefährdeter Bereiche zu betreiben.
Seite 5
3.4 Kennzeichnung ATEX Klassifizierung Kennzeichnung [Ex ia Ga] IIC II (1) G [Ex ia Da] IIIC II (1) D 4 Montage u Kein beschädigtes oder verschmutztes Gerät montieren. u Das Gerät keiner mechanischen Gefährdung aussetzen. Empfehlung: Montage in einem Umgehäuse. u Das Gerät außerhalb des explosionsgefährdeten Bereiches installieren. Das Gerät ist in der Schutzart IP20 nach IEC/EN 60529 aufgebaut.
Seite 6
4.2 Anforderungen bei Verwendung als zugehöriges Betriebsmittel Stromkreise der Zündschutzart Ex i, die mit nicht eigensicheren Stromkreisen betrieben wurden, dürfen danach nicht mehr als Stromkreise der Zündschutzart Ex i betrieben werden. Die eigensicheren Stromkreise der zugehörigen Betriebsmittel dürfen in explosionsgefährdete Bereiche geführt werden. u Einhaltung der Trennabstände zu allen nicht eigensicheren Stromkreisen nach IEC/EN 60079-14 beachten.
Seite 7

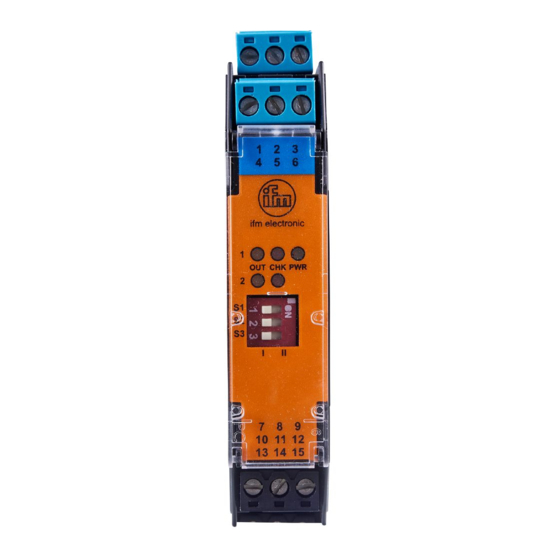

Maximal zulässige Werte der Steuerstromkreise in Zündschutzart Eigensicherheit Strom 13 mA Leistung 34 mW Äußere Induktivität 210 mH (IIC) / 840 mH (IIB) Äußere Kapazität 2,41 µF (IIC) / 16,8 µF (IIB) 6 Bedien- und Anzeigeelemente Ι ΙΙ Ι ΙΙ 1: LED gelb Anzeige des Schaltzustands Ausgang 1 / Ausgang 2;...
Seite 8
4: Wahlschalter S1 Programmieren der Ausgangsfunktion S1 / S2 = 1: Wirkrichtung direkt (Ausgang schaltet wie Eingangssi- gnal: IN = EIN ➔ OUT = EIN). 5: Wahlschalter S2 S1 / S2 = 2: Wirkrichtung invers (Ausgang schaltet entgegen Ein- gangssignal: (IN = EIN ➔ OUT = AUS). Bei einkanaligen Geräten hat S2 keine Funktion.
