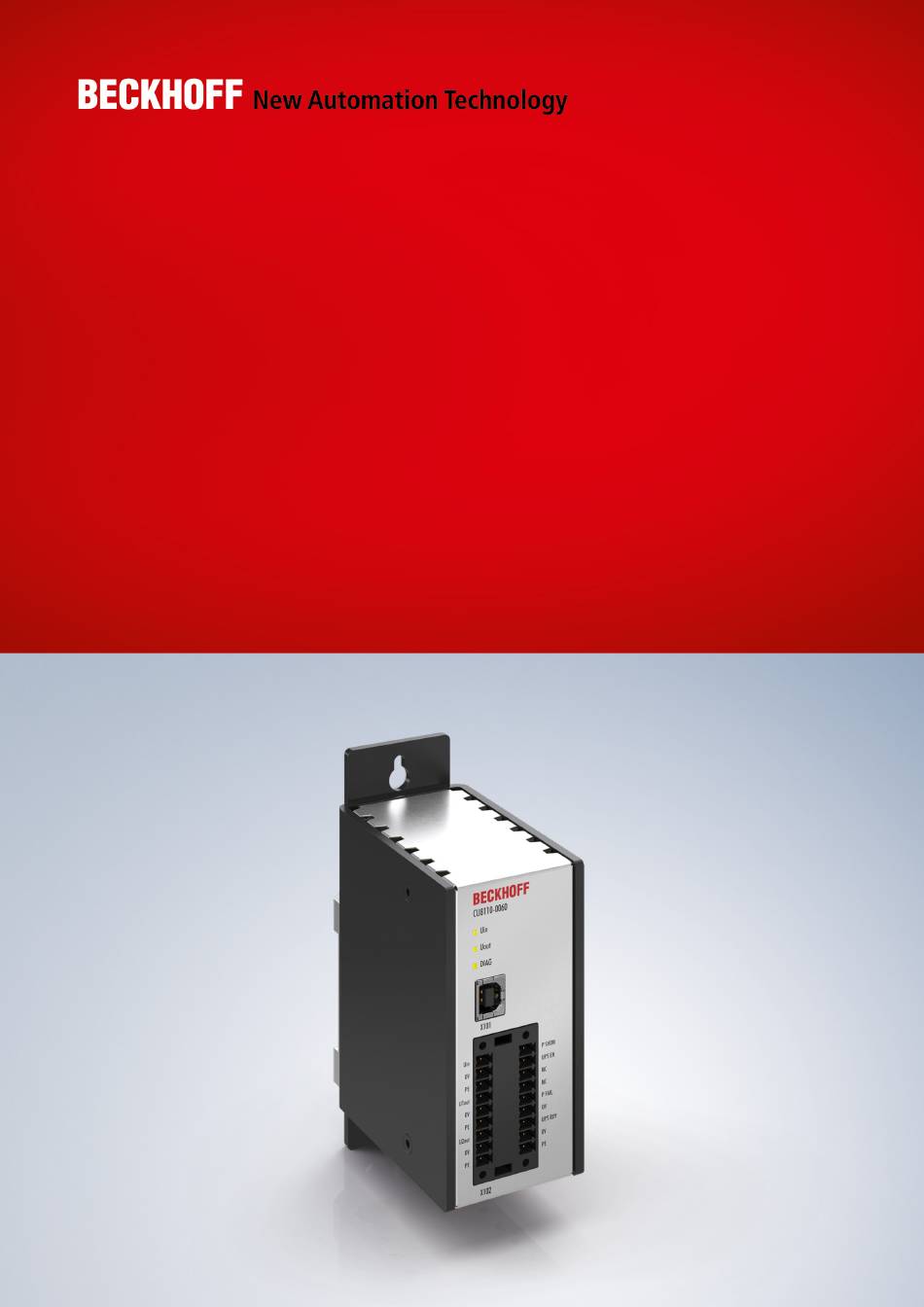

- Seite 1 Original-Handbuch | DE CU8110-0060 Unterbrechungsfreie Stromversorgung (kapazitiv) 23.01.2024 | Version: 1.0...
- Seite 3 TwinCAT-Schnittstelle ........................ 38 7.5.1 FB_GetUPSStatus ...................... 38 7.5.2 ST_UPSStatus ......................... 40 7.5.3 E_BatteryStatus ....................... 43 7.5.4 E_UpsCommStatus...................... 43 7.5.5 E_UpsPowerStatus ...................... 44 8 Fehlerbehandlung und Diagnose ...................... 45 9 Pflege und Wartung .......................... 46 10 Außerbetriebnahme .......................... 47 CU8110-0060 Version: 1.0...
- Seite 4 Inhaltsverzeichnis 10.1 USV demontieren .......................... 47 10.2 Entsorgung ............................ 48 11 Technische Daten ........................... 49 12 Anhang .............................. 51 12.1 Zubehör ............................ 51 12.2 Support und Service........................ 52 Version: 1.0 CU8110-0060...
- Seite 5 EP1590927, EP1789857, EP1456722, EP2137893, DE102015105702 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizenziert durch die Beckhoff Automation GmbH, Deutschland Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland.
- Seite 6 Es besteht eine mögliche Gefährdung für Umwelt und Geräte. Hinweise, die weitere Informationen oder Tipps anzeigen: Dieser Hinweis gibt wichtige Informationen, die beim Umgang mit dem Produkt oder der Software helfen. Es besteht keine unmittelbare Gefahr für Produkt, Mensch und Umwelt. Version: 1.0 CU8110-0060...
- Seite 7 Hinweise zur Dokumentation Ausgabestände der Dokumentation Version Änderungen erste Version. CU8110-0060 Version: 1.0...
- Seite 8 • Verwendung der Geräte im beschädigten Zustand. Bestimmungsgemäße Verwendung Die USV CU8110-0060 ist für die Montage auf einer Hutschiene in einem industriellen Schaltschrank oder Klemmkasten vorgesehen. Alternativ kann die USV mit Montageplatte ausgestattet und an der Schaltschrankrückwand montiert werden. Die USV stützt bei Spannungsschwankungen oder Spannungsausfällen insbesondere Industrie-PCs, Embedded-PCs, Panels und Panel-PCs und sorgt auf...
- Seite 9 • Trennen Sie die Stromversorgung. • Tragen Sie bei der Brandbekämpfung ein umgebungsluftunabhängiges Atemschutzgerät und Schutzkleidung. • Lüften Sie, nachdem Sie die USV gelöscht haben. Sicherheitsaufkleber an der USV Folgender Sicherheitsaufkleber befindet sich auf dem Typenschild der USV: CU8110-0060 Version: 1.0...
- Seite 10 Stöße. Schützen Sie deshalb Ihr Gerät bei Transporten vor: • großer mechanischer Belastung und • benutzen Sie für den Versand die Originalverpackung. Tab. 1: Gewicht und Abmessungen CU8110-0060 Abmessungen (B x H x T) 50 mm x 100 mm x 90 mm Gewicht ca.
- Seite 11 UPS-OCT-Verfügbarkeit UPS-OCT wird voraussichtlich ab 2. Quartal 2024 verfügbar sein (neue Hardware erforderlich). Die CU8110-0060 ist eine kapazitive, unterbrechungsfreie Stromversorgung (USV) auf Basis von Doppelschichtkondensatoren (EDLC) mit einer Energie von maximal 0,3 Wh und einer maximalen Leistungsabgabe von max. 55 W.
- Seite 12 Seriennummer zur eindeutigen Identifizierung des Produkts. Herstelldatum. Maximale Leistungsaufnahme und Leistungsabgabe der USV. USV-Kapazität. Hardware- und Softwarestand. Spannungsversorgung 24V DC. CE-Zulassung. Maschinenlesbare Information in Form eines Data-Matrix-Codes (DMC, Code-Schema ECC200) der von Ihnen zur besseren Identifikation und Verwaltung genutzt werden kann. Version: 1.0 CU8110-0060...
- Seite 13 Übergang in den USV-Betrieb, um die Endgeräte zu schützen. Gleichzeitig wird eine Warnung wegen der Überspannung ausgegeben. Am Ausgang der USV können somit niemals weniger als 24 V oder mehr als 28,8 V anliegen. Die gesamte Steuerung der USV übernimmt der zentrale USV-Controller, der das Zusammenspiel aller anderen Mikrocontroller (UPS-OCT-Kommunikation, Ladecontroller) arrangiert. CU8110-0060 Version: 1.0...
- Seite 14 0,75 1,25 1,75 2,25 Abb. 4: Haltezeit ohne Temperatur- und Alterungseffekte. Entnehmbare Energie [Wh] = f(Ausgangsstrom) [A] 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 0,25 0,75 1,25 1,75 2,25 Abb. 5: Entnehmbare Energie ohne Temperatur- und Alterungseffekte. Version: 1.0 CU8110-0060...
- Seite 15 Die USB-Schnittstelle ist eine Kommunikationsschnittstelle zwischen USV und Industrie-PC. Die USB- Schnittstelle kann vor allem von Geräten ohne UPS-OCT verwendet werden. Dazu gehören beispielsweise ältere Beckhoff Industrie-PCs aber auch Komponenten von Drittanbietern. Abb. 6: USB-2.0-Schnittstelle X101. Die USB-Schnittstelle ist vom Typ-B und entspricht der USB-2.0-Spezifikation.
- Seite 16 +24 V DC Ausgang für Power-Fail-Signal. Dieser Ausgang wird auf 24 V geschaltet, wenn die Spannungsversorgung ausfällt oder P SHDN aktiviert wird. Dieser Ausgang kann mit dem PC_ON-Eingang eines Beckhoff Industrie-PCs oder einem beliebigen SPS-Eingang verbunden werden. Reserviert. UPS EN +24 V DC Eingang.
- Seite 17 Inbetriebnahme Inbetriebnahme Montage 48,8 87,8 Abb. 8: CU8110-0060 Abmessungen. 48,8 Abb. 9: CU8110-0060 mit Montageplatte (optional), Abmessungen. CU8110-0060 Version: 1.0...
- Seite 18 Auf diese Weise lässt sich die USV auf der oberen Kante der Hutschiene befestigen. 4. Befestigen Sie die USV auf der oberen Kante der Hutschiene. ð Sie haben die USV erfolgreich montiert. Überprüfen Sie noch mal die korrekte Montage und ob die USV auf der Hutschiene eingerastet ist. Version: 1.0 CU8110-0060...
- Seite 19 Montieren Sie die Montageplatte wie folgt: 1. Lösen Sie die sechs M4-Schrauben und entferne Sie die Hutschienenadapter. 2. Lösen Sie die M3-Schrauben und entfernen Sie die Erdungsfedern von der USV. 3. Befestigen Sie die Montageplatte mit vier M4-Schrauben an der USV-Rückwand. CU8110-0060 Version: 1.0...
- Seite 20 Für die Spannungsversorgung der USV ist ein externes Netzteil erforderlich, welches eine 24-V- Gleichspannung (-15 % / +20 %) bereitstellt. Schließen Sie das externe Netzteil am Uin-Eingang der USV Abb. 10: Schematische Verdrahtung einer CU8110-0060 USV. Verkabeln Sie die USV im Schaltschrank entsprechend der Norm EN 60204-1:2006 Schutzkleinspannungen (PELV = Protective Extra Low Voltage): •...
- Seite 21 Schließen Sie die zu stützenden Geräte an den Ausgängen U1out und U2out an. Bei Wegfall der externen 24-V-DC-Eingangsspannung übernimmt die USV die Versorgung der an sie angeschlossenen Geräte dank ihrer geregelten und gepufferten 24-V-DC-Ausgangsspannung. Verwenden Sie die beiden 9-poligen Steckverbinder mit Push-In-Anschluss zur Verdrahtung der CU8110-0060 USV. Tab. 9: Erforderliche Kabelquerschnitte und Abisolierlängen. Kabelquerschnitt 0,5 ...
- Seite 22 • Protokollbasierte Kommunikation über UPS-OCT (One Cable Technology) oder USB. • Digitale Signale zur Kommunikation mit nicht-protokollfähigen Endgeräten. • TwinCAT-SPS-Bausteine zur Abfrage des USV-Betriebs. Die Parametrierung und Diagnose bei der Kommunikationsart UPS-OCT oder USB erfolgt über die Beckhoff USV-Software unter Windows 7 oder Windows 10. 6.3.1...
- Seite 23 P F A IL U2out UPS RD X102 Shielding Grounding busbar GND P-S LAN 1 LAN 1 DP out X104 USB 2.0 X105 USB 3.0 X106 Abb. 12: Anschlussbeispiel unter Verwendung des zweiten USV-Ausgangs (U2out) für ein zusätzliches Control Panel. CU8110-0060 Version: 1.0...
- Seite 24 UPS EN U1out P F A IL U2out UPS RD X102 Shielding Grounding busbar Abb. 13: Anschlussbeispiel über USB mit einer USV CU8110-0060 und einem Embedded-PC CX5240. Die USB-Schnittstelle entspricht dem USB-2.0-Standard. Die Kabelläge ist auf 5 m beschränkt. Version: 1.0 CU8110-0060...
- Seite 25 Abb. 14: Anschlussbeispiel über Digital-I/O mit einem Embedded-PC CX7000 mit digitalen Eingängen. P FAIL Bei Beckhoff Industrie-PCs kann der P-FAIL-Ausgang der USV mit dem PC_ON-Eingang eines Industrie- PCs verbunden werden. Bei einem Spannungsausfall wird der P-FAIL-Ausgang auf 24 V gesetzt. Damit liegen dann auch 24 V am PC_ON-Eingang des Industrie-PCs an und der Industrie-PC wird ordnungsgemäß...
- Seite 26 Ältere USV-Software-Versionen können bei der Installation zu Fehlern führen. Deinstallieren Sie zuerst die vorhandene USV-Software. In diesem Kapitel wird gezeigt, wie Sie die Beckhoff USV-Software auf einem Industrie-PC oder einem nicht Beckhoff PC installieren können. Wenn bereits eine ältere Version der USV-Software installiert ist, muss diese zuerst deinstalliert werden, da unter Umständen nicht alle Dateien aktualisiert werden können.
- Seite 27 Konfiguration Systemverhalten Die Einstellungen unter Alarmkonfiguration beeinflussen das Systemverhalten des Beckhoff Miniport- Treibers und haben einen Einfluss darauf, wie lange die USV die an sie angeschlossenen Geräte stützt, wann Benachrichtigungen oder der kritische Alarm ausgegeben werden. • Kurzer Stromausfall: t <...
- Seite 28 Shutdown. Maximale Zeit auf Batteriespannung vor dem Konfigurierbar in Minuten (ab Windows 7 auch in kritischen Alarm. Nach Ablauf dieser Zeit Sekunden) über den Beckhoff-USV- beginnt der USV-Dienst unwiderruflich mit dem Konfigurationsdialog. Shutdown. Bei tCA = 0 beginnt der USV-Dienst sofort mit dem Shutdown.
- Seite 29 > 0 sein. Diesen Wert können (z.B. XP): Sie nur durch die Wahl vontUPSoff beeinflussen. • Mit Beckhoff P24Vxxxx USV: tDlg = 0, die Bei Systemen ohne Soft-Power-Off-Funktionalität USV schaltet die Ausgänge und den IPC sollte der Dialog mindestens für kurze Zeit zu sofort aus.
- Seite 30 Power-Fail-Zähler: Ab der USV-Softwareversion >= 3.0.0.6. Der Zähler wird beim USV-Dienst-Start auf null gesetzt und zählt die vom USV-Dienst erkannte Stromausfälle. Details: Zeigt die aktuell konfigurierte USV-Modellbezeichnung und den Namen des Herstellers. Herstellername "(None)" bedeutet: USV Dienst ist nicht konfiguriert und deaktiviert. Version: 1.0 CU8110-0060...
- Seite 31 7.3.1 Gerätekonfiguration-Dialog Dialog mit gerätespezifischen Einstellungen. Einstellung/ Bereich Standardwert Beschreibung Befehl Akku-Typ C9900-U330, C9900-U330 Konfiguriert das verwendete Beckhoff-Akkku-Pack. (Kombobox) C9900-U332, User-Defined Akku-Typ 0..99 Wird benötigt um z.B. die verbliebene Akkukapazität im (Editierfeld) Akkubetrieb berechnen zu können. Akku- 0..99900 [mAh] 3400 Wird benötigt um z.B.
- Seite 32 über eine passende neue Firmwaredatei verfügen. Selbsttest Nur für die Beckhoff P24Vxxxx und einige APC-Geräte. Führt einen Selbsttest durch und zeigt das Ergebnis an: • "OK" - Test erfolgreich, die Batterie ist OK; • "BT" - Fehlgeschlagen wegen einer nicht ausreichenden Batteriekapazität oder es ist gar keine...
- Seite 33 Deaktiviert Deaktiviert Mit dieser Option kann beim Alarm, aber vor dem Programm (Task) oder (Checkbox eigentlichen Shutdown eine Applikation ausgeführt ausführen* aktiviert nicht werden (Task-Scheduler-Shutdown-Task). Die angewählt) gefundenen Task-Scheduler-Tasks werden nach dem Anwählen dieser Option in der drunterliegenden CU8110-0060 Version: 1.0...
- Seite 34 Deaktiviert Deaktiviert Aktiviert/erzwingt auf Windows Vista oder 7 (nicht empfohlen) oder (Checkbox Systemen die Verwendung der XP Task-Scheduler aktiviert nicht v1.0 Schnittstelle (nicht empfohlen). Unter Windows angewählt) Vista und 7 bietet die Task-Scheduler v1.0 nur eingeschränkte Funktionalitäten. Version: 1.0 CU8110-0060...
- Seite 35 Vergessen Sie bitte nicht die Einstellungen auf dem Beckhoff-USV Konfigurationsdialog ebenfalls zu übernehmen. Abbrechen Verwirft alle editierbare Änderungen und schliesst den Dialog. Verzögerungszeiten fürs Abschalten der USV in Sekunden: • Beckhoff USB UPS: 20, 30, 45, 60, 120, 180, 300, 600 CU8110-0060 Version: 1.0...
- Seite 36 Konfiguration USV konfigurieren In diesem Schritt wird gezeigt, wie Sie die USV in der Beckhoff USV-Software konfigurieren können. Zwei der wichtigsten Einstellungen, die das Verhalten der USV bei einem Spannungsausfall beeinflussen, sind: • Max. Zeit auf Akkuspannung vor kritischem Alarm •...
- Seite 37 Industrie-PC heruntergefahren. Sobald der kritische Alarm ausgelöst wird, läuft die eingestellte Verzögerungszeit von 180 Sekunden ab. Das Herunterfahren des Industrie-PCs muss in dieser Zeit (180 Sekunden) erfolgreich abgeschlossen sein, weil die Ausgänge der USV direkt nach Ablauf der 180 Sekunden abgeschaltet werden. CU8110-0060 Version: 1.0...
- Seite 38 ◦ NT4, Win2K, WinXP, WinXP embedded: Zusätzlicher Reiter unter „Systemsteuerung- >Energieoptionen->Beckhoff UPS Configuration“ oder „Systemsteuerung->Energieoptionen- >USV“. ◦ Beckhoff CE Geräte mit 24V USV-Unterstützung werden mit einem speziellen Beckhoff Battery Driver für Windows CE ausgeliefert. Der Treiber ist bei diesen Geräten in dem Standard CE Image enthalten.
- Seite 39 Beispiel: Online-Daten mit Statusinformationen einer USV: Voraussetzungen Entwicklungsum- Zielplattform USV Hardware Einzubindende gebung SPS-Bibliotheken (Kategoriegruppe) TwinCAT v3.1.0 PC oder CX (x86, x64, ARM) • Beckhoff BAPI v1; Tc2_IoFunctions (IO) • Beckhoff P24Vxxxx; • Beckhoff CP903x-Karte (PCI/ ISA); CU8110-0060 Version: 1.0...
- Seite 40 USV Hardware Einzubindende gebung SPS-Bibliotheken (Kategoriegruppe) • Beckhoff CX2100-09x4 Modelle (z.B. CX2100-0904 oder CX2100-0914 + "Smart Battery" CX2900-0192); • Die mit Beckhoff Industrie-PC ausgelieferten APC-Geräte die das Smartprotokoll unterstützen und mit dem Windows USV- Dienst konfiguriert werden können; 7.5.2 ST_UPSStatus TYPE ST_UPSStatus STRUCT Vendor : STRING; (* UPS vendor name ...
- Seite 41 >=2.0.0.7 und und das Laden des Firmware Akkus >=40.1.I Der unterbrochen USV Lüfterstatus wurde. Erfordert wird jede Minute eine neuere überprüft. (zweite) Erfordert eine Hardwarerevision neuere (zweite) . Implementiert in Hardwarerevisio der USV- Softwareversion >= 3.0.0.18. CU8110-0060 Version: 1.0...
- Seite 42 Entwicklungsum- Zielplattform USV Hardware Einzubindende gebung SPS-Bibliotheken (Kategoriegruppe) TwinCAT v3.1.0 PC oder CX (x86, x64, ARM) • Beckhoff BAPI v1; Tc2_IoFunctions (IO) • Beckhoff P24Vxxxx; • Beckhoff CP903x-Karte (PCI/ ISA); • Beckhoff CX2100-09x4 Modelle (z.B. CX2100-0904 oder CX2100-0914 + "Smart Battery"...
- Seite 43 Entwicklungsum- Zielplattform USV Hardware Einzubindende gebung SPS-Bibliotheken (Kategoriegruppe) TwinCAT v3.1.0 PC oder CX (x86, x64, ARM) • Beckhoff BAPI v1; Tc2_IoFunctions (IO) • Beckhoff P24Vxxxx; • Beckhoff CP903x-Karte (PCI/ ISA); • Beckhoff CX2100-09x4 Modelle (z.B. CX2100-0904 oder CX2100-0914 + "Smart Battery"...
- Seite 44 Entwicklungsum- Zielplattform USV Hardware Einzubindende gebung SPS-Bibliotheken (Kategoriegruppe) TwinCAT v3.1.0 PC oder CX (x86, x64, ARM) • Beckhoff BAPI v1; Tc2_IoFunctions (IO) • Beckhoff P24Vxxxx; • Beckhoff CP903x-Karte (PCI/ ISA); • Beckhoff CX2100-09x4 Modelle (z.B. CX2100-0904 oder CX2100-0914 + "Smart Battery"...
- Seite 45 Keine Eingangsspannung Uin vorhanden. USV wird nicht geladen. Grün, blinkend USV wird geladen. Grün, Gelb USV ist unter oder über der erlaubten Umgebungstemperatur. Grün Eingangsspannung Uin vorhanden. USV ist betriebsbereit und geladen. Rot, blinkend Keine Eingangsspannung Uin. USV-Betrieb gestartet und USV wird entladen. CU8110-0060 Version: 1.0...
- Seite 46 Putzlappen. Sorgen Sie dafür, dass die Lüftungsschlitze des Geräts immer frei sind und nicht verstopfen. Die folgenden Reinigungsmittel und -materialien sind ungeeignet und können zu Schäden führen: • ätzende Reinigungsmittel • Lösungsmittel • Scheuermittel • harte Gegenstände Version: 1.0 CU8110-0060...
- Seite 47 ð Sobald Sie die USV nach oben drücken, geben die unteren Federn der Hutschienenadapter nach. Auf diese Weise lässt sich die USV von der oberen Kante der Hutschiene lösen. 2. Kippen Sie die USV nach vorne. ð Die USV lässt sich von der Hutschiene lösen. CU8110-0060 Version: 1.0...
- Seite 48 Außerbetriebnahme 10.2 Entsorgung Produkte der Beckhoff Automation werden ausschließlich im Firmenkundengeschäft vermarktet. Gemäß der Richtlinie 2012/19/EU „WEEE“ nehmen wir Altgeräte und Zubehör zur fachgerechten Entsorgung zurück. Die Transportkosten werden vom Absender übernommen. Senden Sie die Altgeräte mit dem Vermerk „zur Entsorgung“ an: Beckhoff Automation GmbH &...
- Seite 49 Technische Daten 11 Technische Daten Tab. 13: Technische Daten, Abmessungen und Gewichte. Technische Daten CU8110-0060 Abmessungen (B x H x T) 50 mm x 100 mm x 90 mm Gewicht ca. 425 g Tab. 14: Technische Daten, allgemeine Daten. Technische Daten CU8110-0060...
- Seite 50 Technische Daten Tab. 18: Technische Daten, Ausgang P_FAIL und UPS_RDY. Technische Daten CU8110-0060 Nennspannung 24 V (-15 %/+20 %) Lastart ohmsch, induktiv, Lampenlast Ausgangsstrom max. 0,5 A (kurzschlussfest) Kurzschlussstrom < 1 A typ. Ausgangsstufe Push (HighSide-Switch) Abschaltenergie (ind.) < 150 mJ max. Schaltzeiten : 50 µs typ., T : 100 µs typ.
- Seite 51 Bestellnummer Beschreibung C9900-M676 Montageplatte aus schwarz eloxiertem Aluminium für die USV-Montage an der Schaltschrankwand, passend für CU8110-0060 C9900-P950 Ersatzstecker für die Stromversorgung der USV-Serie CU81xx. Zwei 9-polige Stecker mit Push-in-Anschluss für Leitungen mit einem Querschnitt von 0,14 mm² bis 1,5 mm² oder AWG26 bis AWG16.
