Lassen Sie niemals zu, dass sich Personen während des Betriebes in der Nähe des Seils aufhalten.
Lassen Sie niemals zu, dass sich Personen in der Nähe einer gezogenen Last aufhalten.
Die Winde ist für Kurzzeitbetrieb konzipiert. Sie sollten niemals länger als eine Minute unter Voll-
last ziehen lassen. Wenn der Motor eine Temperatur erreicht, dass man ihn nicht mehr anfassen
kann, unterbrechen Sie den Zugvorgang sofort für einige Minuten.
Wenn der Motor blockiert, unterbrechen Sie sofort die Stromzufuhr.
Verwenden Sie nur Originalersatzteile. Bei Verwendung von Fremdbauteilen können Beschädigun-
gen an der Winde entstehen, die sich auf die Sicherheit auswirken können.
Bei Überhitzung des Motors schalten Sie die Maschine sofort ab.
4. EleKtrische Sicherheit
Vergewissern Sie sich immer, dass die Gleichspannungsquelle der auf dem
Typenschild des Geräts angegebenen Spannung entspricht.

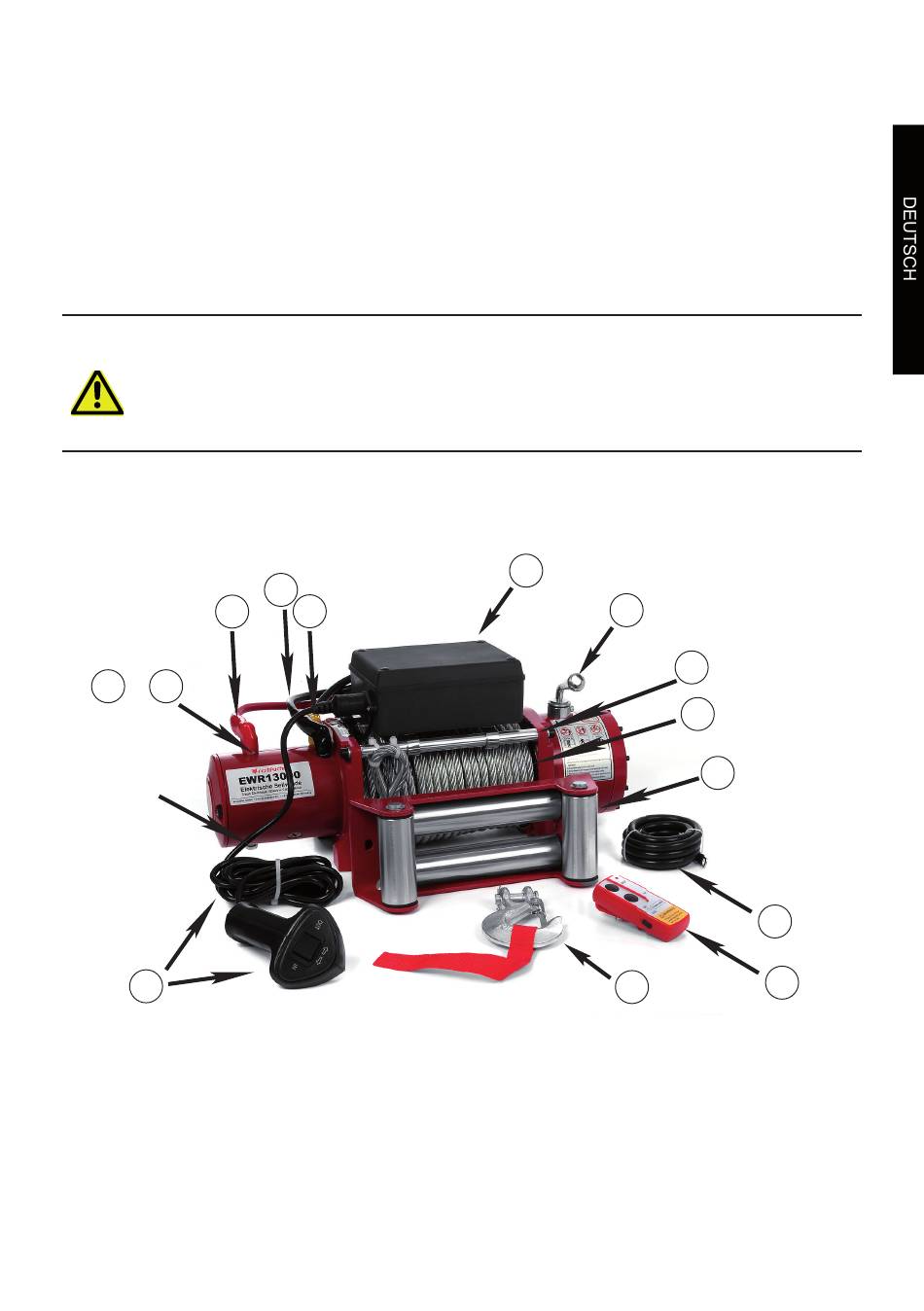

5. Beschreibung mit Abbildung
Ihre Seilwinde wurde zum Ziehen von Lasten konstruiert und besteht aus folgenden Komponenten:
8
+
15
16
Anschluss A
Terminal A
Bornes de
connexion A
14A
1. Kupplung
2. Lasthaken
3. Seil
4. Seilführung
5. Verbindung der Betriebseinheit
6. Befestigungslöcher (4x) (verdeckt)
7. Steuerkasten
8. Plus-Motorkabel (roter Mantel)
9. Minus-Motorkabel (gelber Mantel)
10
9
7
1
2
10. Minus-Motorkabel (schwarzer Mantel)
11. Erdungskabel
12. Minus-Batteriekabel
13. Plus-Batteriekabel
14. Auf- Ab-Schalter (Fernbedienung)
(14A kabelgebunder Schalter)
15. Betriebseinheit
16. Männliche Verbindung der Betriebsein-
heit
3
23
3
4
12
14
