Betriebsanleitung OCM143
Beispiele der Verwendung
Kalibration vom Messgeräten
Der Kalibrator kann zur Eichung von diversen Messgeräten verwendet werden, welche zur Messung von
elektrischen Größen bestimmt sind. Das Gerät ist tragbar und kann mit Vorteil auch für vor Ort
Kalibrieranwendungen verwendet werden.
Multimeter
Kalibration von digitalen und analogen Multimetern in DCV-, ACV-, DCI-, ACI-, Widerstands-, Temperatur-
und Frequenzbereichen.
Spannungsbereiche
Niedrige Ausgangsimpedanz und hoher Ausgangsstrom erlauben, dass auch analoge Voltmeter mit tiefer
Impedanz geeicht werden können. Die Multimeter werden in Zweileitertechnik an die Ausgangsbuchsen Hi-
Lo angeschlossen.
Anschluss von nicht reellen Impedanzen soll vermeiden werden. Der Kalibrator ist als hoch präzise
Spannungsquelle zum Anschluss an reelle Hochimpedanz-Lasten konstruiert. Nicht reelle Lasten können
Oszillationen der Ausgangsspannung verursachen. Das Gerät kann unter Umständen durch hohe
Kapazitäten oder Induktivitäten beschädigt werden obwohl diverse Schutzmechanismen implementiert sind.
Zum Anschluss an den Prüfling sollen die mitgelieferten Kabel verwendet werden. Wenn der Prüfling nicht
mit GND verbunden ist, sollte die Lo-Buchse im Setup Menu auf GND gelegt werden (GND = ON).

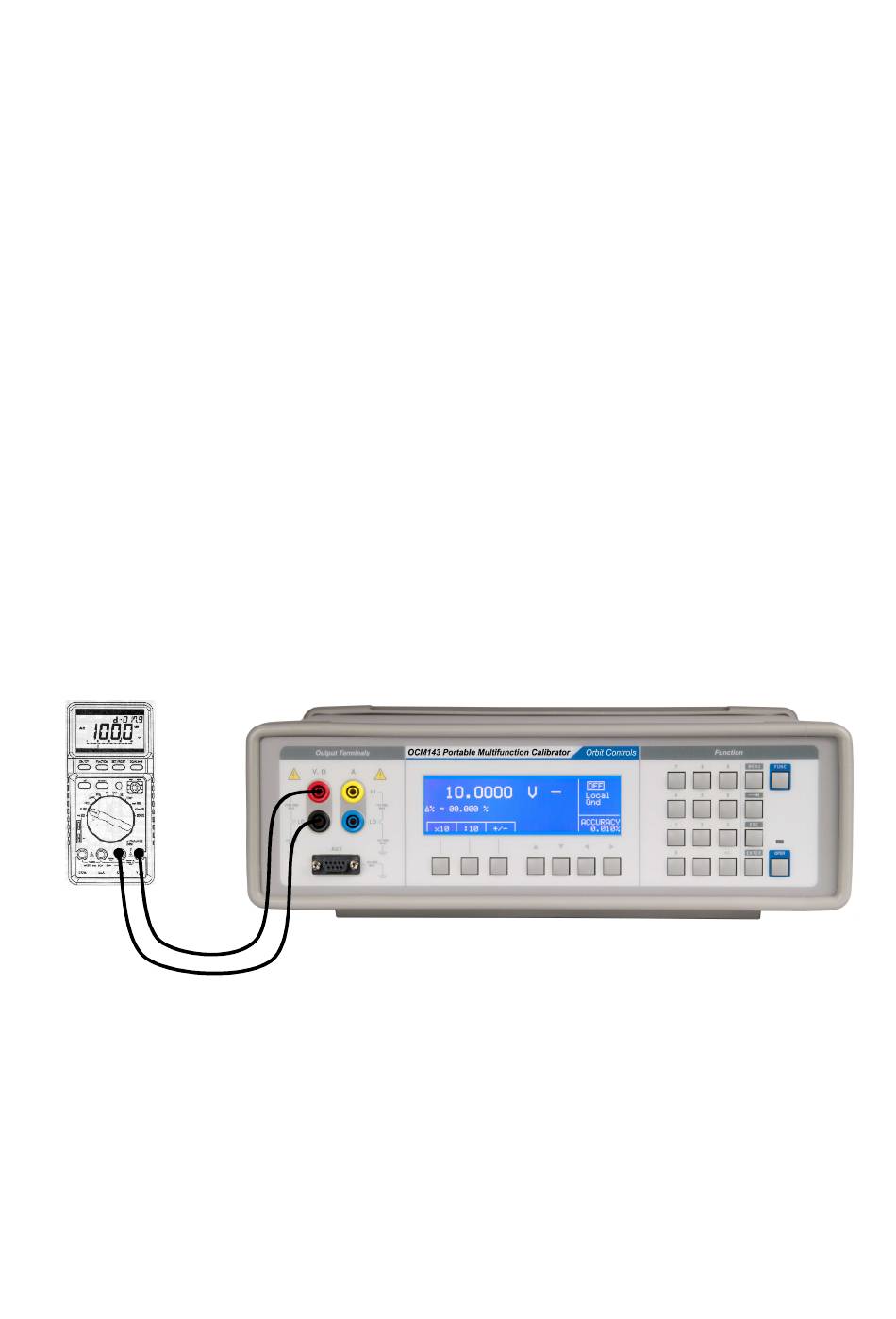

Spannung - Anschlussbeispiel
Strombereiche
DC und AC Strombereiche werden zu den Buchsen +I -I angeschlossen.
Der Spannungsabfall an der Last ist auf 2Veff. limitiert. Übersteigt die Spannung diesen Wert, werden die
Strombuchsen automatisch abgeschaltet. Am Display erscheint eine Fehlermeldung.
Bei
Strömen
großer
Übergangswiderstände ausgeführt werden. Übergangswiderstände können die Ausgangsbuchsen erwärmen
und dadurch die Spezifikationen verschlechtern. Außerdem sind die Übergangswiderstände nicht-lineare
Impedanzen und können zu Oszillationen und späterer Beschädigung des Kalibrators herbeiführen.
Zum Anschluss an den Prüfling sollen die mitgelieferten Kabel verwendet werden. Wenn der Prüfling nicht
mit GND verbunden ist, sollte die Lo-Buchse im Setup Menu auf GND gelegt werden (GND = ON).
als
1A
muss
dafür
gesorgt
werden,
dass
49
Orbit Controls AG
die
Stromanschlüsse
ohne
