Betriebsanleitung OCM143
Systemsteuerung-Schnittstellen
OCM143-Kalibrator ist standardmäßig mit RS232 ausgerüstet. Als Option kann IEEE-488 Datenbus bestellt
werden. Die Anschlussstecker befinden sich an der Rückwand. RS232 hat wählbare Geschwindigkeit 150 bis
19200 bd. IEEE-488 hat wählbare Adresse 00-31. Der Kalibrator kann nur mit einer der Schnittstellen
betrieben werden. Sie muss im Setup Menu gewählt werden.

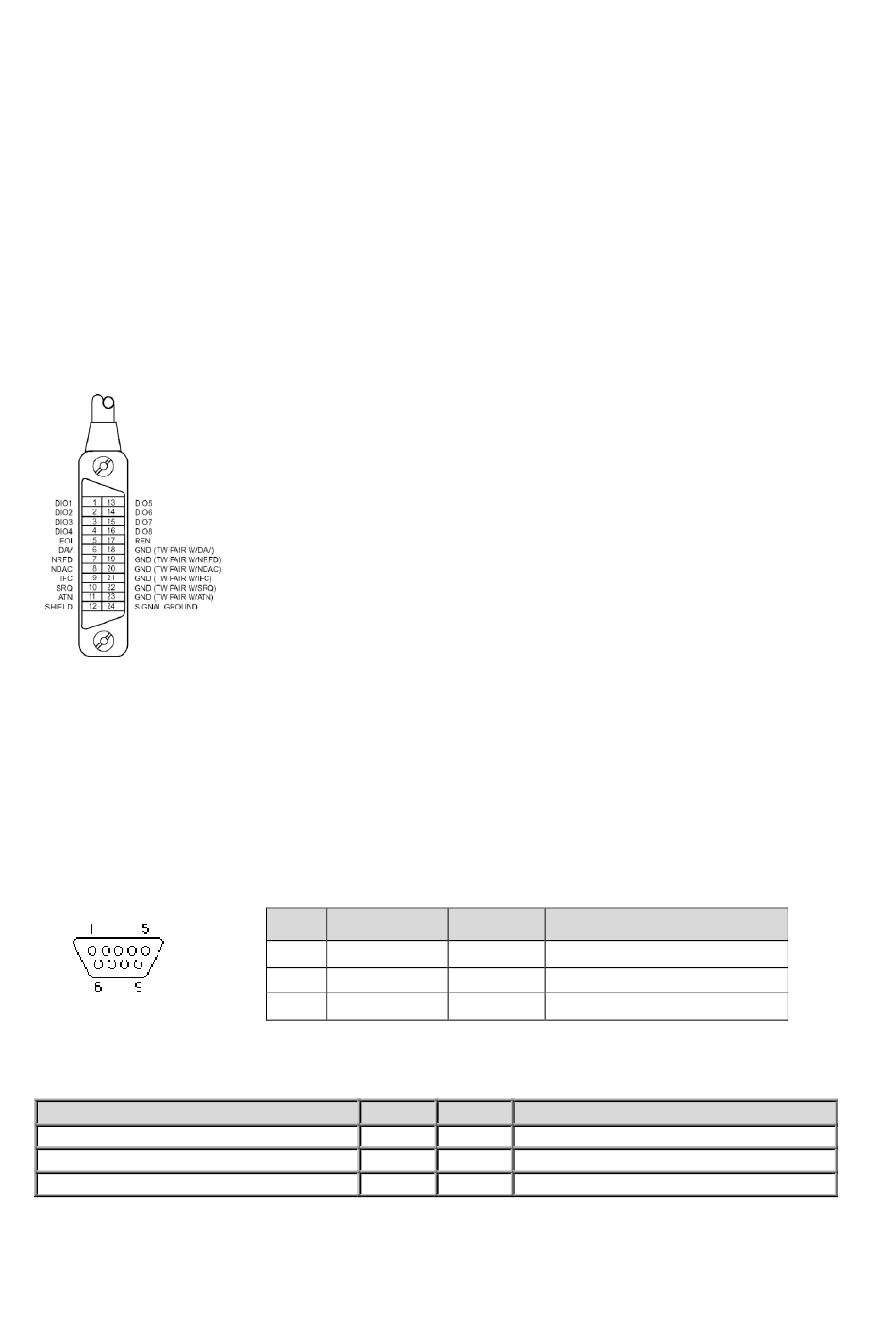

IEEE-488 Datenbus
Der Kalibrator kann folgende Befehle über GPIB ausüben:
RS232 serielle Schnittstelle
Das Datenformat hat 8 Bit, ohne Parität, 1 Stopp. Die Geschwindigkeit kann von 150 bis 19200 bd gewählt
werden. Software Handshake (communication control) XON/XOFF kann zur Übertragungskontrolle gewählt
werden.
RS-232 Anschlüsse
9-Pin D-SUB MALE
Das Kabel zwischen dem PC und dem Kalibrator ist 1:1, nicht gekreuzt.
PC
Transmitter
Receiver
Ground
SH1, AH1, T5, L3, RL1, DC1, SR1
Der Kalibrator unterscheidet zwischen folgenden Befehlen:
DCL
Device Clear
SDC
Selected Device Clear
EOI
End or Identify Message Terminator
GTL
Go To Local
LLO
Local Lock Out
SPD
Serial Poll Disable
SPE
Serial Poll Enable
Pin
Name
2
TXD
3
RXD
5
GND
D-Sub 1 D-Sub 2
2
3
5
38
reset the calibrator
reset the calibrator
close the message
close remote control mode
local control locked
close serial message status
release serial message status
Richtung
Output
Transmitter
Input
-
OCM143/143i
2
3
5
Orbit Controls AG
Funktion
Receiver
Ground
Transmitter
Receiver
Ground
