Betriebsanleitung OCM143
Orbit Controls AG

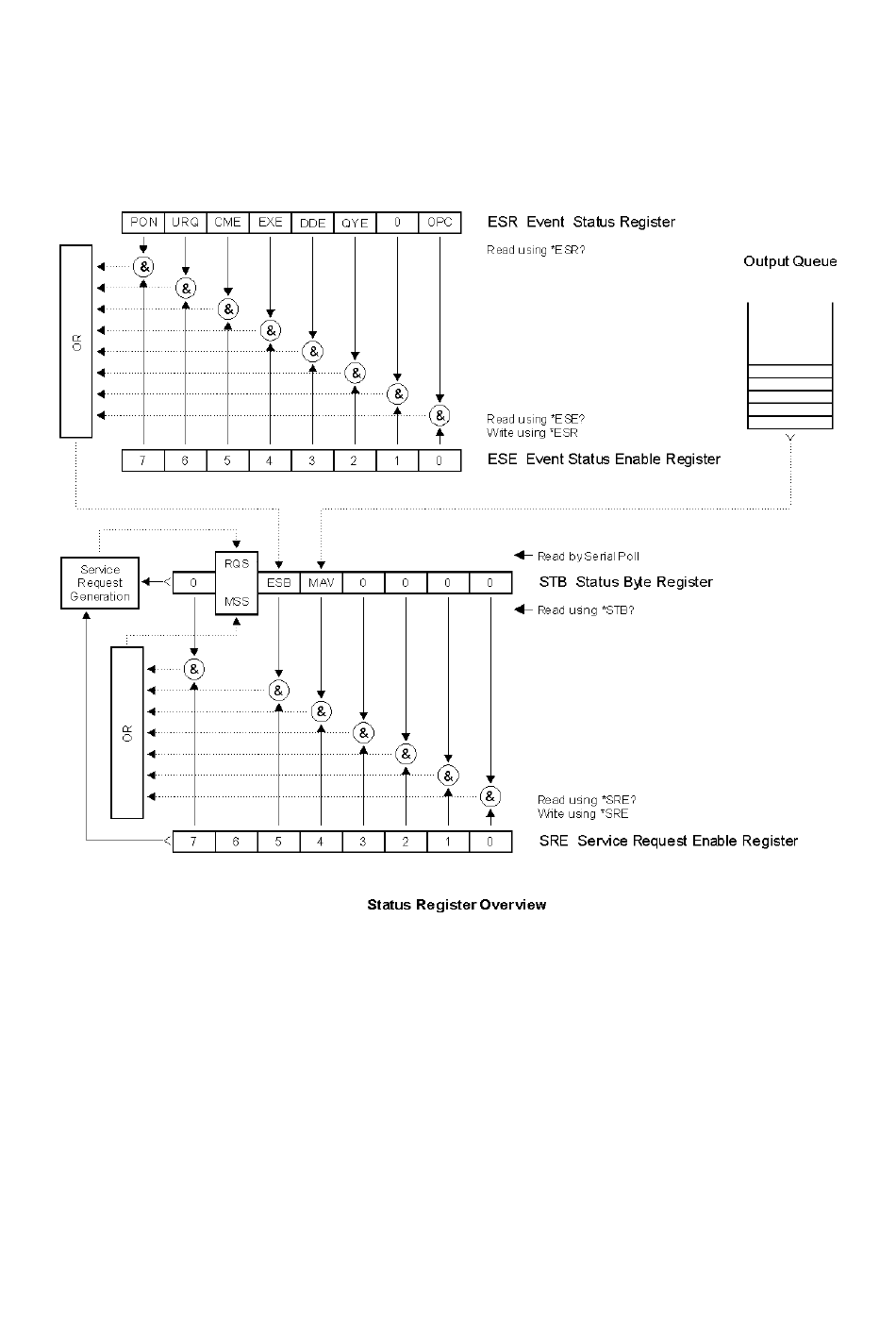

Standard Statusstruktur
Der Kalibrator hat die Standardstruktur nach IEEE488.2 implementiert, welche erlaubt, die Betriebs- und
Fehlerzustände zu verfolgen. Außerdem können SRQ-Befehle gesendet werden, mit welchen der Kalibrator
die Bedienung aus dem PC verlangt. Die Bedingungen können mit generellen Befehlen *STB?, *SRE?,
*SRE, *ESR?, *ESE?, *ESE, *CLS eingestellt werden.
STB – Status Byte Register
SRE – Service Request Enable Register
ESR – Event Status Register
ESE – Event Status Enable Register
Output Queue
STB Status Byte Register
STB ist das Hauptregister, welcher alle Informationen aus den anderen Registern und der Ausgangsfront
sammelt. Das Register wird beim Einschalten oder nach einem Befehl *CLS auf null gesetzt. Dieser Befehl
setzt das Register auf null mit Ausnahme vom Bit MAV, welcher gesetzt bleibt solange die Ausgangsfront
nicht leer ist. Der Registerwert kann seriell ausgelesen oder mit der *STB? Abfrage erfasst werden.
47
