Betriebsanleitung OCM143
5
Ausgangsbuchsen
Der Ausgangsstrom kann aus den Buchsen +I / -I abgenommen werden. Alle anderen Funktionen
(Spannung, Widerstand, Frequenz) stehen an den Buchsen Hi / Lo an.
GND Terminal ist an der Rückwand zugänglich und ist mit der Schutzerde des Netzsteckers verbunden. Im
Menu kann dieser Terminal als geerdet oder floatend definiert werden. Die Erdung wird intern durch die
Verbindung der Lo-Buchse mit GND über ein Relais realisiert. Der geerdete Arbeitsmodus wird für die
meisten Applikationen verwendet, bei welchen der Prüfling (z.B. Multimeter) floatend ist.
Maximal erlaubte Spannungswerte zwischen den Buchsen:
Hi
- GND Schutzerde (Gehäuse):
+I
- GND Schutzerde (Gehäuse):
Lo - GND Schutzerde (Gehäuse):
- I
- GND Schutzerde (Gehäuse):
6
POWER-Taste
Der Kalibrator wird mit der Taste POWER Ein- und Ausgeschaltet.
7
Hilfsstecker
Der Stecker ist zum Anschluss an Optionen 143-90 (externer Temperatursensor Pt1000) und die Option 143-
60 (RTD Temperatursimulation)
8

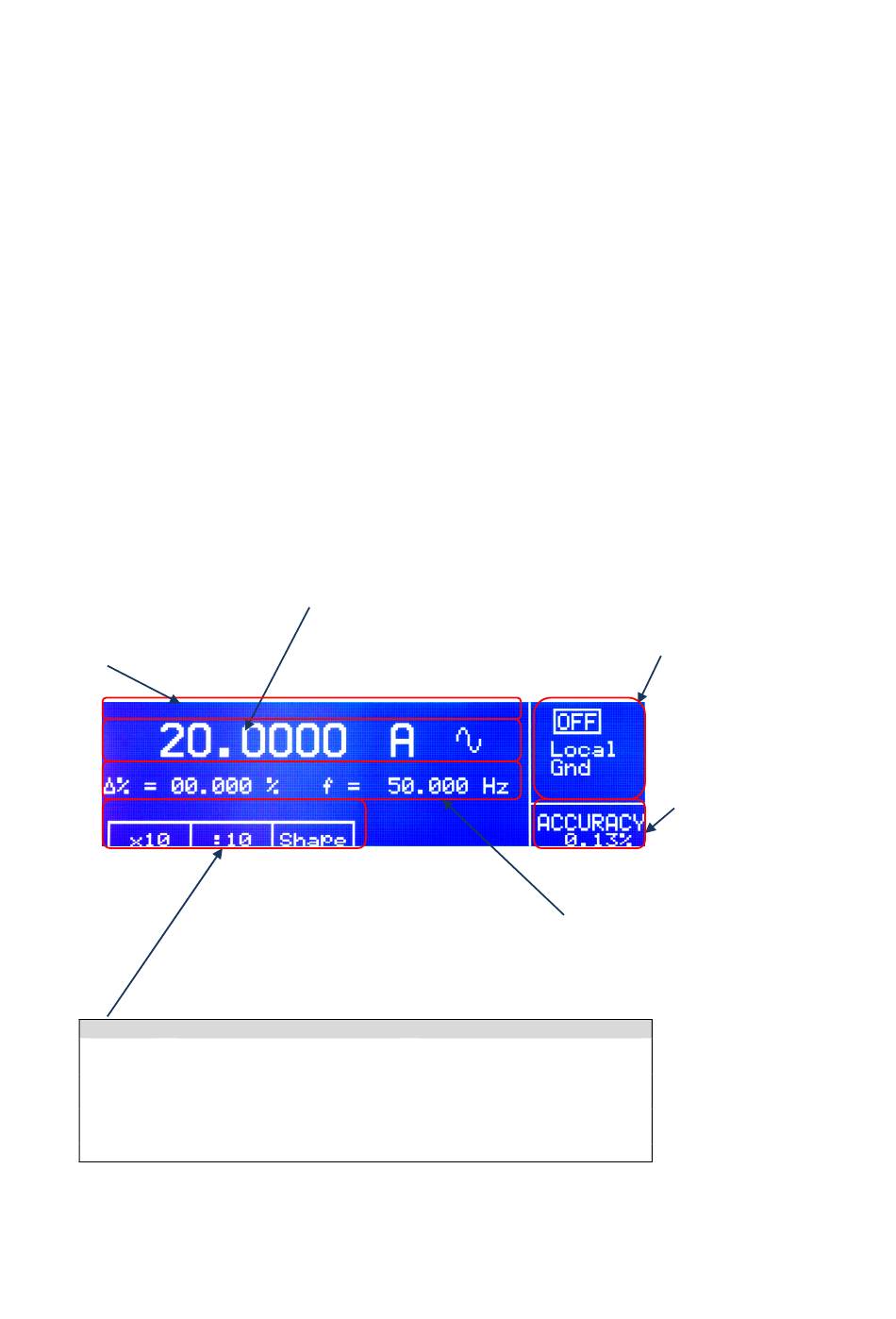

Display
Hauptfenster
Gewählter Signalwert mit Einheiten. Symbole ▼▲ zeigen aktiven
Digit. Der Wert wird mit ∧ ∨ gesetzt, die Cursorposition mit > <.
Zeit/Datum
Symbol
Tastenfunktion
X10
Wert x10 Vergrößern
:10
Wert x10 Verkleinerung
Shape
Signalverlauf
+/-
Polarität des Ausgangssignals
Calib
Kalibriermodus
Type
Thermoelement Typ
1000V RMS
10V RMS
10V RMS
10V RMS
Informationsfenster
Informationen auf gewählte Funktion bezogen:
•
•
•
•
•
Hilfsparameter
Zwei Zeilen von Hilfsparametern des Ausgangssignals:
• Relative Abweichung in %
• Frequenz vom Ausgangssignal AC Spannung/Strom
•
Temperatur der Anschlussstelle bei Simulation von Thermoelementen
Bemerkung
für Funktionen U, I, R, F
für Funktionen U, I, R, F
für Funktionen U, I
für Funktionen DC-U und DC-I
Im Menu wählbar
T/C Simulation
8
Orbit Controls AG
OUTPUT ON oder OUTPUT OFF Ausgangsbuchsen.
Lokale- oder Fernbedienung – LOCAL oder REM
Ausgangsstrom simuliert mit Stromspule Opt. 140-50
gewählt im SETUP MENU.
Erdung vom Lo/-I Anschluss.
Gewählter Temperatursensor T/C.
Genauigkeit
Ausgangssignal-Wert.
den Spezifikationen gerechnet und
in % angezeigt.
vom momentanen
Wird
aus
