6. SPEICHER / RS 232 (nur C.A 6543)

6.1

Eigenschaften der RS 232-Schnittstelle

I Die Datenübertragungsrate über die serielle RS 232-Schnittstelle lässt sich auf 300, 600, 1200,
2400, 4800, 9600 Baud einstellen, oder auf „Parallel" (d.h. Centronics) mit dem Zubehör-Adapter
für parallelen Druckeranschluss.
Die Einstellung wird im SET-UP-Menü vorgenommen (siehe § 4.7).
I Datenformat: 8 Datenbits, 1 Stopbit, ohne Parität, Xon/Xoff-Protokoll
I Serielle Druckerschnittstelle
I Anschluss an einen PC oder an einen Parallel-Drucker

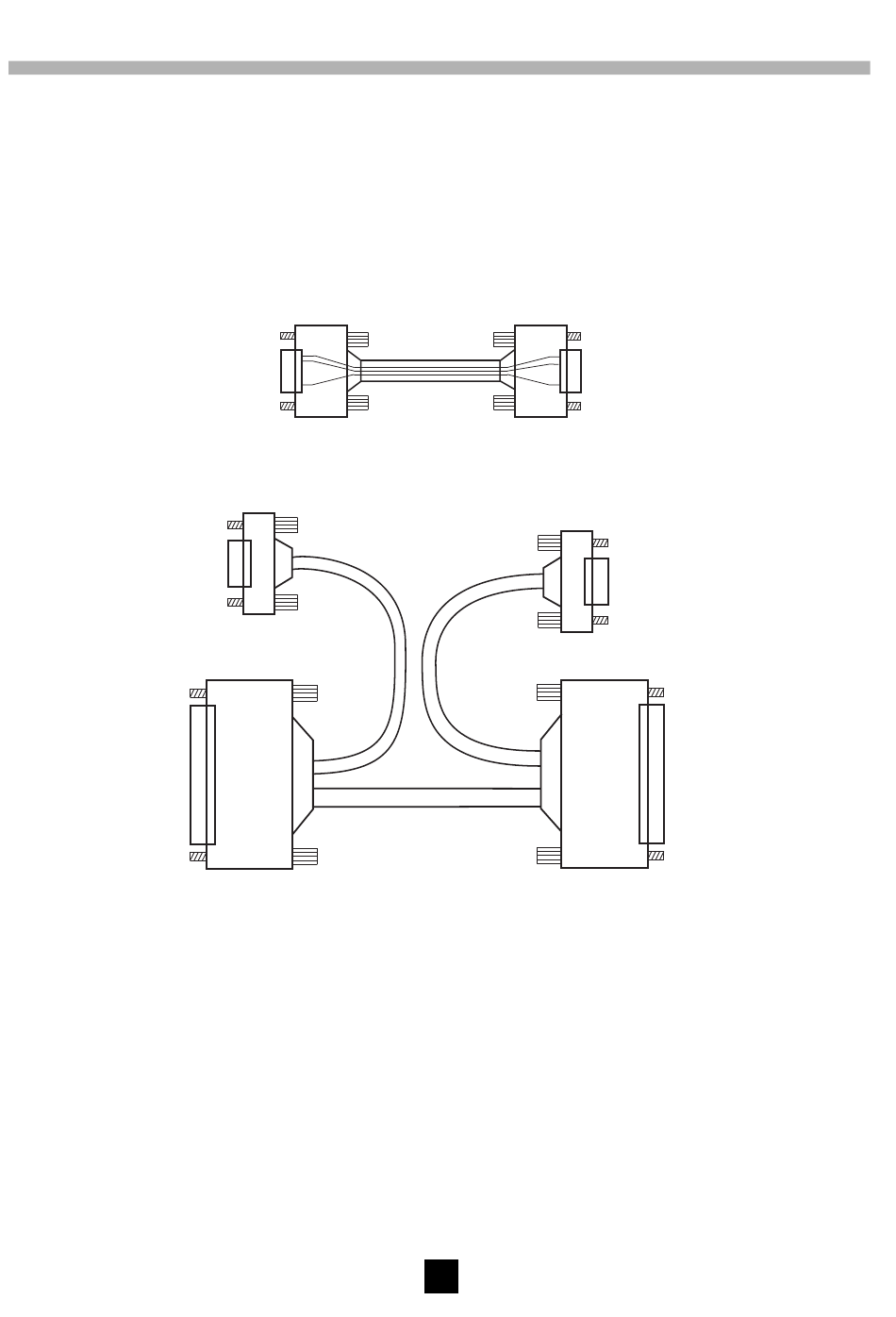

Notwendige Verbindungen DB9 B25 (Œ Œ Œ Œ Œ → → → → →      )
(Nullmodemkabel) :
1 8 6 20
2 2 7 5
3 3 8 4
4 6 9 22
5 7
6.2

Messwerte abspeichern bzw. aufrufen (Taste MEM/MR)

6.2.1 Hauptfunktion MEM (Werte abspeichern)
Mit der Speicherfunktion lassen sich Messergebnisse im Arbeitsspeicher des Geräts abspeichern.
Die Ergebnisse werden in Speicherplätzen abgelegt, die durch eine Prüflings-Nummer (OBJ) und eine
Prüfungs-Nr (TEST) gekennzeichnet sind.
Draufsicht
2
3
5
Buchse, 9-polig zum C.A 6543
Œ
9-poliger Stecker
zum C.A 6543
25-poliger Stecker
Draufsicht
2
3
5
Stecker, 9-polig zum seriellen Drucker
9-poliger Stecker zum PC
25-poliger Stecker zum PC
oder zum Seriell/Parallel-Adapter
Adapter DB25 DB9 (     → → → → → Ž Ž Ž Ž Ž ) :
I I I I I
2 3
3 2
7 5
79
