6.1 Características de la RS 232
I La velocidad en baudios se puede ajustar en 300, 600, 1200, 2400, 4800, 9600, o "Paralela" para la
impresión en impresoras a través del adaptador serie/paralelo en opcional
Este ajuste se efectúa en el menú SET-UP (ver § 4.7)
I Formato de los datos: 8 bits de datos, 1 bit de parada, sin paridad, protocolo Xon / Xoff
I Conexión a la impresora serie
I Conexión a un PC o a una impresora paralela
Œ

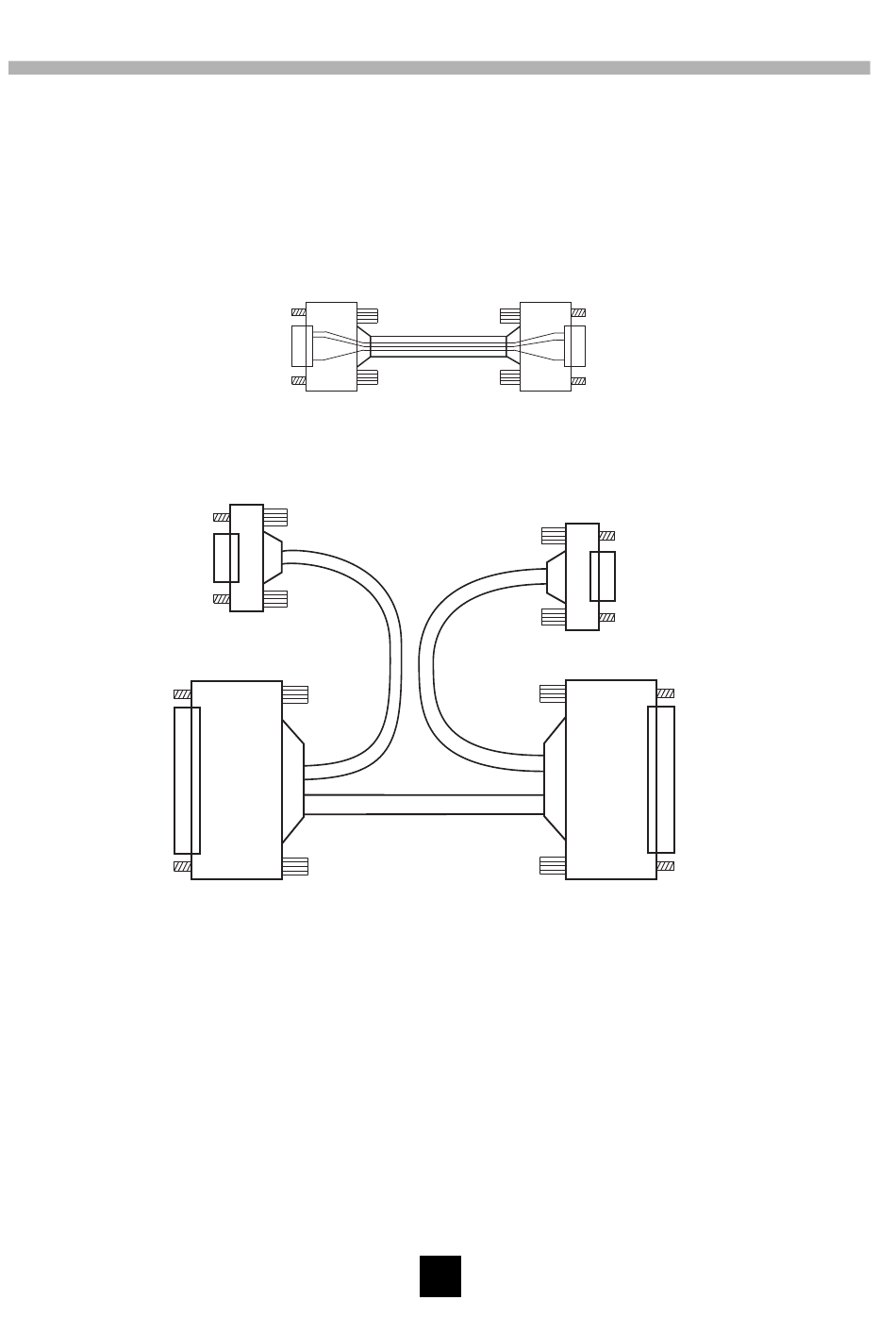

Conector 9 patillas hacia C.A 6543
Enlaces necesarios DB9 B25
(cable nulo - módem estándar):
1 8
2 2
3 3
4 6
5 7
6.2

Registro / relectura de los valores memorizados (Tecla MEM/MR )

6.2.1 Función principal MEM (memorización)
Esta función permite grabar los resultados en la memoria del aparato.
Estos resultados se memorizan en direcciones marcadas por un número de objeto (OBJ) y un número
de TEST (TEST).

6. MEMORIA / RS 232 (C.A 6543)

Vista frontal
2
3
5
Conector 9 pastillas embra
hacia C.A 6543
Conector 25 patillas
6 20
7 5
8 4
9 22
Vista frontal
2
3
5
Conector 9 pastillas macho
hacia impressora serie
Conector 9 patillas hacia PC
Conector 25 patillas hacia el PC
o adaptador serie-paralelo
Conversión DB25 DB9:
2 3
3 2
7 5
139
