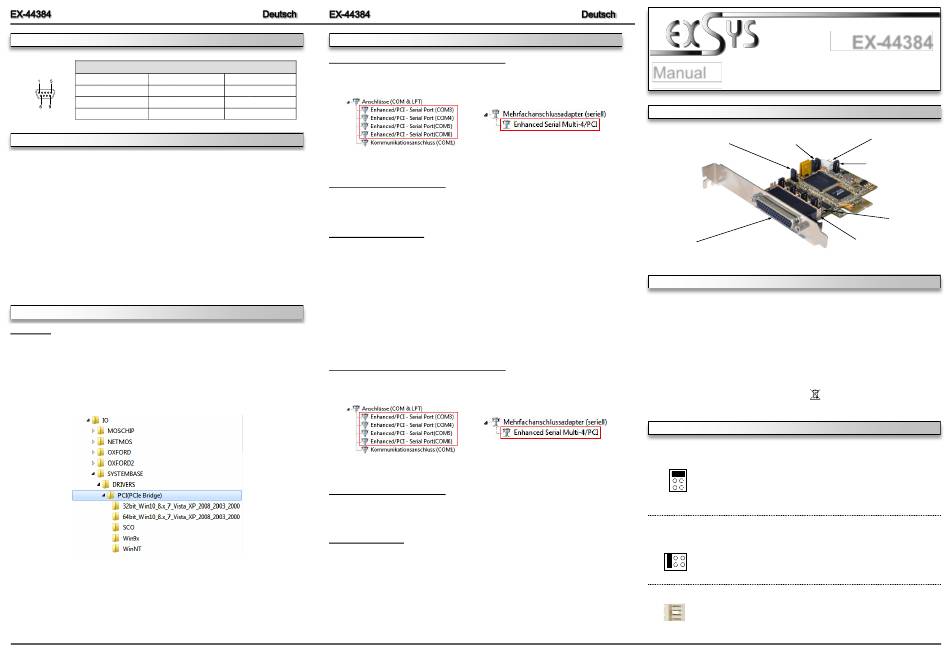

Exsys EX-44384 Anleitung Seite 2
JUMPER EINSTELLUNG & ANSCHLÜSSE
DB 9M:
Seriell 9 Pin D-SUB Stecker
Pin
Signal
Pin
Signal
1
CDC
4
2
RXD
5
GROUND
3
TXD
6
HARDWARE INSTALLATION
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es große Unter-
schiede zwischen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien Steckplatz und entfernen Sie das Slot Blech, stecken Sie die Karte
vorsichtig in den ausgewählten Steckplatz ein. Stellen Sie sicher das es sich um den richtigen
Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4.
Beachten Sie das die Karte korrekt eingesteckt wird und das kein Kurzschluss entsteht.
Wenden Sie bitte keine Gewalt an um die Karte einzustecken!
5.
Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6.
Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner „IO/
SYSTEMBASE/DRIVERS/PCI(PCIe Bridge)" . Nun wählen Sie den Ordner Ihres Betriebs-
systems aus und installieren Sie die Treiber (siehe Abbildung). Folgen Sie den Installationsan-
weisungen und schließen Sie die Installation ab. Wichtig! Starten Sie Ihren PC nach der Instal-
lation neu.
2
TREIBER INSTALLATION
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „ Anschlüsse (COM & LPT)"
und unter „Multifunktionsadapter" folgende Einträge sehen:
Pin
Signal
DTR
7
RTS
8
CTS
DSR
9
RI
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
ÄNDERN DER PORT NUMMER
Sie können auch die Port Nummer ändern, indem Sie im Gerätemanager z.B. „COM3"
„Anschlusseinstellung" und „Erweitert" öffnen. Nun können Sie dann zwischen COM3 bis COM256
wählen!
Windows Server 20xx
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner „IO/
SYSTEMBASE/DRIVERS/PCI(PCIe Bridge)" . Nun wählen Sie den Ordner Ihres Betriebs-
systems aus und installieren Sie die Treiber (siehe Abbildung). Folgen Sie den Installationsan-
weisungen und schließen Sie die Installation ab. Wichtig! Starten Sie Ihren PC nach der Instal-
lation neu.
Es werden folgende Treiber für die Server Betriebssysteme installiert:
Windows Server 2003
Windows Server 2008
Windows Server 2008R2 =
Windows Server 2012
Windows Server 2012R2 =
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „ Anschlüsse (COM & LPT)"
und unter „Multifunktionsadapter" folgende Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
ÄNDERN DER PORT NUMMER
Sie können auch die Port Nummer ändern, indem Sie im Gerätemanager z.B. „COM3"
„Anschlusseinstellung" und „Erweitert" öffnen. Nun können Sie dann zwischen COM3 bis COM256
wählen!
Linux / SCO Unix
Die Treiber für Linux / SCO Unix befinden sich in folgendem Verzeichnis:
"IO/SYSTEMBASE/DRIVERS/PCI(PCIe Bridge)/SCO"
Da sich die einzelnen Distributionen und Kernelversionen sehr voneinander unterscheiden,
können wir Ihnen leider keine Installationsanweisung zu Verfügung stellen. Bitte halten Sie sich
an die Installationsanweisung für Standard I/O Ports Ihrer Linux/Unix Version. In einigen neue-
ren Versionen, wird die Karte sogar automatisch beim Start Installiert.
=
XP Treiber
=
VISTA Treiber
Windows 7 Treiber
=
Windows 8.x Treiber
Windows 10 Treiber
3
Manual
Vers. 1.0 / 07.04.16
LAYOUT
JP3: PME
JP1: Select the power over Power
Supply or PCI-Express Bus
On / Off
S1-S4: 44 pin connector to
4 x 9Pin serial
connectors
DESCRIPTION & TECNICAL INFORMATION
The EX-44384 is a plug & play high-speed serial RS-232 expansion card for the PCI-Express
Bus. It provides four 9 pin high speed RS-232 serial ports. It uses data transfer rates up to
115.2Kbaud/s. The card design utilizes the 16C550 UART with 256byte buffer, which incorpo-
rates the latest in high speed interface technology. In combination with the fast PCI-Express
bus it provides a secure and very high data transfer on each single port. It supports all PCI-
Express slots x1 to x16. It is not possible to change the address or IRQ settings manually, they
will be obtained automatically by the system (BIOS) and operating system.
Compatibility:
PCI-Express x1 to x16
Operating system:
Windows NT 4.0/ 9x/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux
Connections:
4x 9 Pin serial male connector
Extent of delivery:
EX-44384, Driver CD, Manual, Octopus Cable
Certificates:
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
JUMPER SETTING & CONNECTORS
S1~S4_PWR:
RI
= The pin 9 is connected with the RI (Ring Indicator)
signal as standard RS-232 definition (Factory Setting)
5
= The pin 9 is connected with a power of DC5V
RI
5
12
= The pin 9 is connected with a power of DC12V
12
The power source is controlled by jumper JP1 (see the following sec-
tion). But this should not be adjusted for standard applications.
JP1:
Only if S1~S4_PWR is set to 5 or 12! The pin 9 from the serial port
connector will be supplied with DC5V or DC12V. There are 3 sources
depends on the jumper position of JP1.
I12 X12 X5
X5
= 5Volt from PC Power Supply
X12
= 12Volt from PC Power Supply
I12
= 12Volt from Mainboard (Factory Setting)
J2:
1 +5V
For aux power (JP1), J2 must be connected to pc power supply! If
2 GND
3 GND
not the card won't work.
4 +12V
4
EX-44384
J2:
Connector for
PC Power Supply
JP2: Only for tests
(Do not change!)
S1~S4_PWR:
Power to 9 Pin
On/Off
S1~S4-PH:
Internal serial headers
