Instalación
Calibre de cable
Desde el cableado de la línea del altavoz hasta el bloque de cerámica, utilice
solamente un cable de 18 AWG (0.8 mm

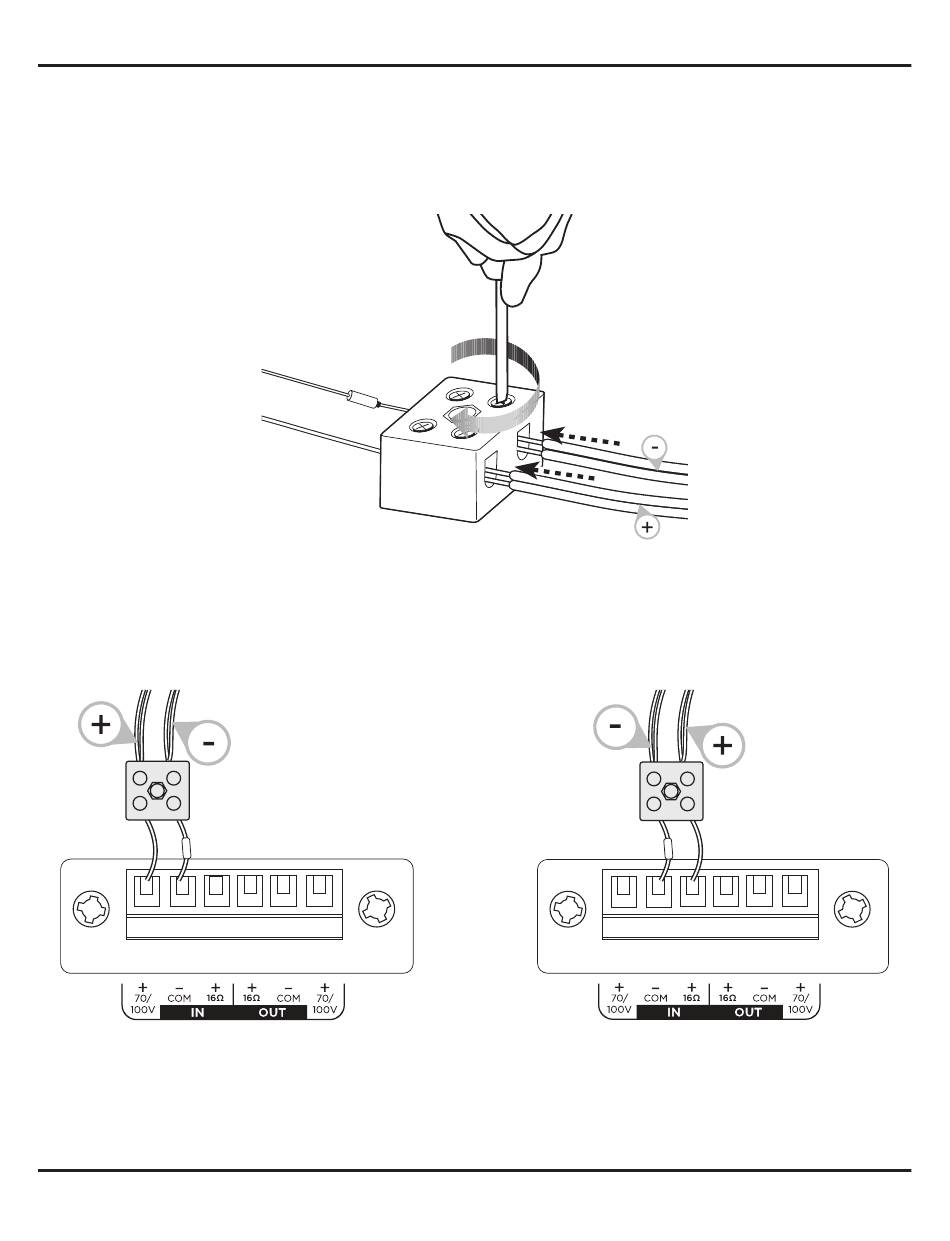

Diagramas de conexión
Exponga 6 mm (1/4") de cable sin aislación para conectarlo a los terminales.
Entrada/
salida
70/100 V
6 • Español
Entrada/
salida
Terminal de cerámica FreeSpace FS • Guía de
) a 14 AWG (2.1 mm
2
Entrada/
salida
Entrada/salida
Entrada/
salida
PRO.BOSE.COM
).
2
Entrada/
salida
16 Ω/8 Ω
instalación
