5.9.5
Feststell-Bremse
Die angezogene Feststell-Bremse sichert die abgekuppelte Maschine gegen Verrollen. Betätigt wird
die Feststell-Bremse beim Verdrehen der Kurbel über Spindel und Seilzug.

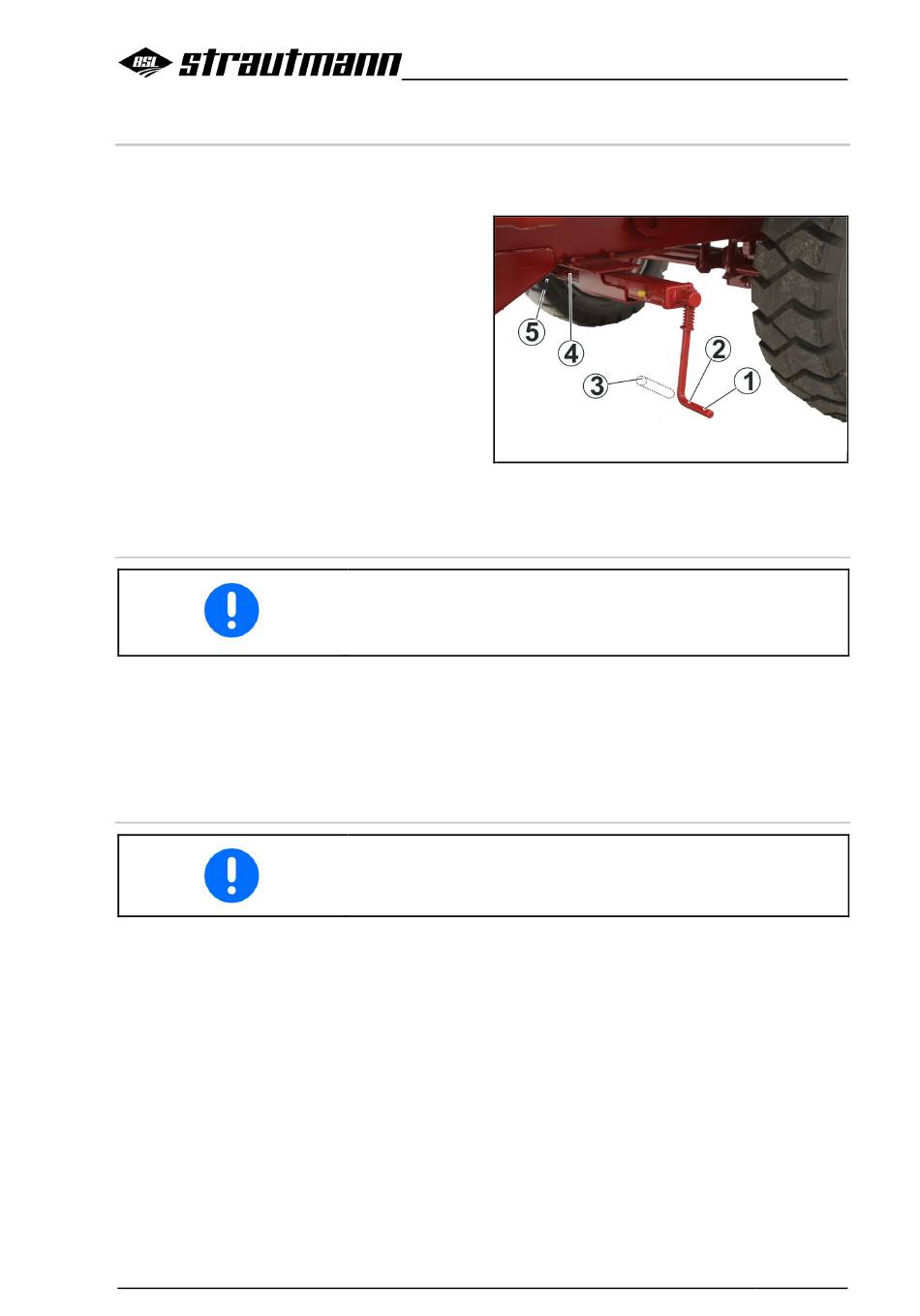

(1) Kurbel; in Verstell-Position (2)
(2) Verstell-Position
(3) Ruhe-Position, um 180° gegenüber der
Verstell-Position verschwenkt
(4) Spindel
(5) Seilzug
Feststell-Bremse lösen
1. Verschwenken Sie die Kurbel (1) aus der Ruhe-Position (3) um 180° in die Verstell-Position (2).
2. Verdrehen Sie die Kurbel solange gegen den Uhrzeigersinn, bis der Seilzug (5) entspannt ist.
Die Feststell-Bremse ist gelöst.
→
3. Verschwenken Sie die Kurbel in die Ruhe-Position.
Feststell-Bremse anziehen
1.
Verschwenken Sie die Kurbel (1) aus der Ruhe-Position (3) um 180° in die Verstell-Position (2).
2.
Verdrehen Sie die Kurbel im Uhrzeigersinn.
→
Die Feststell-Bremse wird über den Seilzug (2) angezogen.
Verti-Mix 951-1651, Verti-Mix 951-L, 1251-L, Verti-Mix 1501 D-3101 D 09.20
Fig. 47
Achten Sie darauf, dass der Seilzug nicht auf anderen Fahrzeugteilen
aufliegt bzw. scheuert.
Bei gelöster Feststell-Bremse muss der Seilzug leicht durchhängen.
Korrigieren Sie die Einstellung der Feststell-Bremse, wenn der
Spannweg der Spindel (4) nicht mehr ausreicht.
Maschine in Betrieb nehmen
119
