Kopplung mit Automatisierungsgeräten
Nach Beseitigen des Kurzschlusses werden die LEDs wieder in den
Normalzustand zurückgesetzt.
Hinweis
Bei den Default-Parametereinstellungen des Gateways zur Fehler-
behandlung werden alle Ausgänge auf Null gesetzt (siehe auch Ka-
pitel 3, „Parametrierung", Seite 3-16).
Im Falle von nicht gesteckten bzw. gezogenen Modulen in einer Sta-
tion ist es somit nicht möglich, eventuelle Kurzschlüsse an anderen
Ausgängen zu erkennen.
Daher ist es zu empfehlen, den entsprechenden Gateway-Parame-
ter „Prozessdaten austauschen" zu setzen.

Ziehen eines konfigurierten Moduls

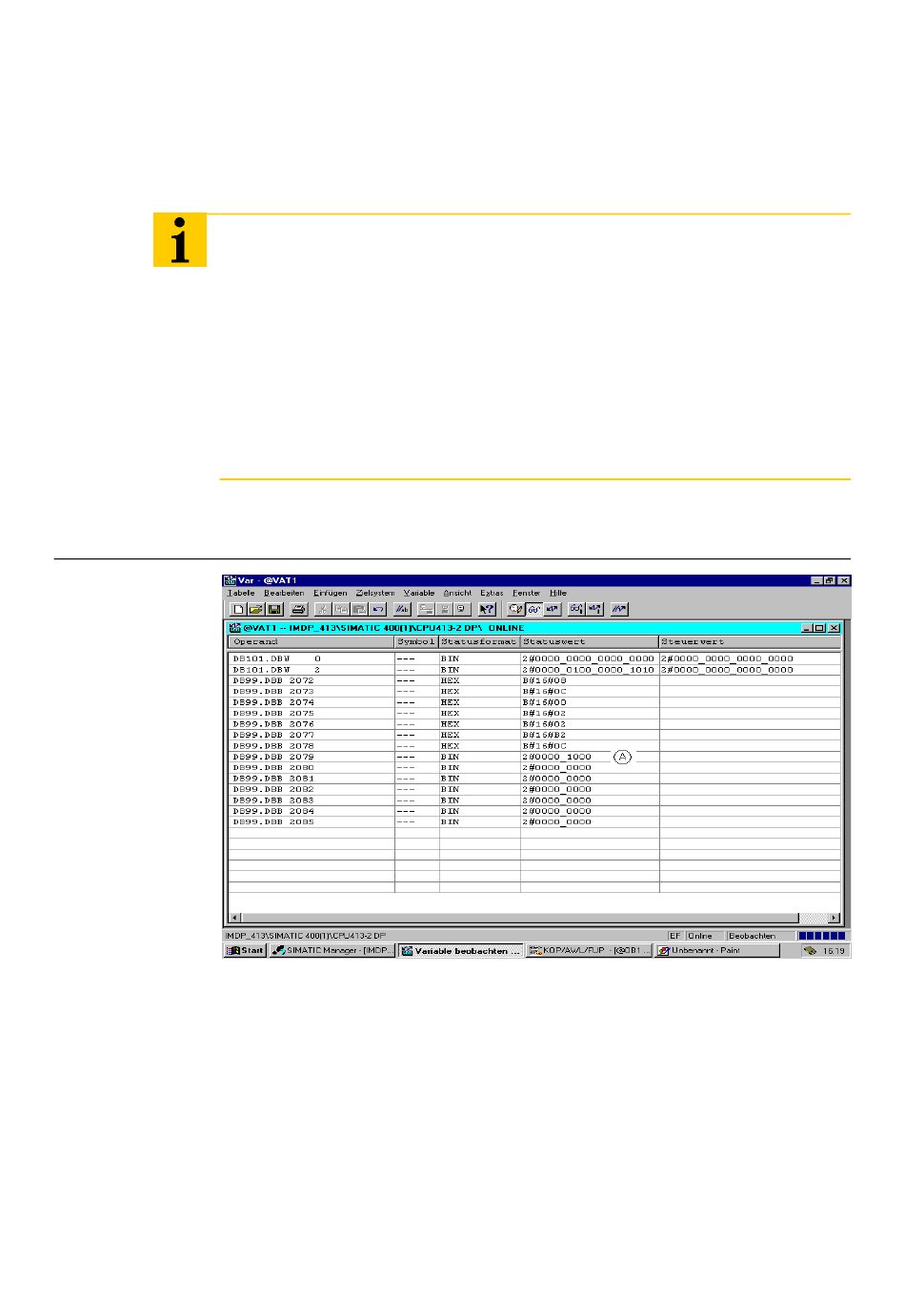

Abbildung 32:
Diagnose bei ab-
weichender Stati-
onskonfiguration
A Gateway-Diagnose Byte 1, Bit 3 "Abweichende Konfiguration"
In diesem Beispiel wurde ein konfiguriertes BL67-Modul gezogen.
Die "IOs"-LED des Gateways blinkt rot/grün und zeigt damit eine
adaptierbare Veränderung der realen Konstellation der Modulbus-
teilnehmer an. Die rot blinkende "DIA"-LED des Gateways zeigt an,
dass das Gateway eine erweiterte Diagnose generiert.
Nach dem Stecken des Moduls werden die LEDs wieder in den
Normalzustand zurückgesetzt.
4-28 D300570 0906 - BL67 PBDP
