BL67-Gateway für PROFIBUS-DP

Anschluss Service-Schnittstelle (PS/2-Buchse)

Die PS2-Buchse dient zum Anschluss des Gateways an die Projek-
tierungs- und Diagnosesoftware I/O-ASSISTANT.
Die Schnittstelle ist als 6-polige Mini-DIN-Steckverbindung ausge-
führt.
Um die Service-Schnittstelle des Gateways mit dem PC zu
verbinden, können zwei Typen von Kabeln verwendet werden:
Anschluss über I/O-ASSISTANT-Verbindungskabel

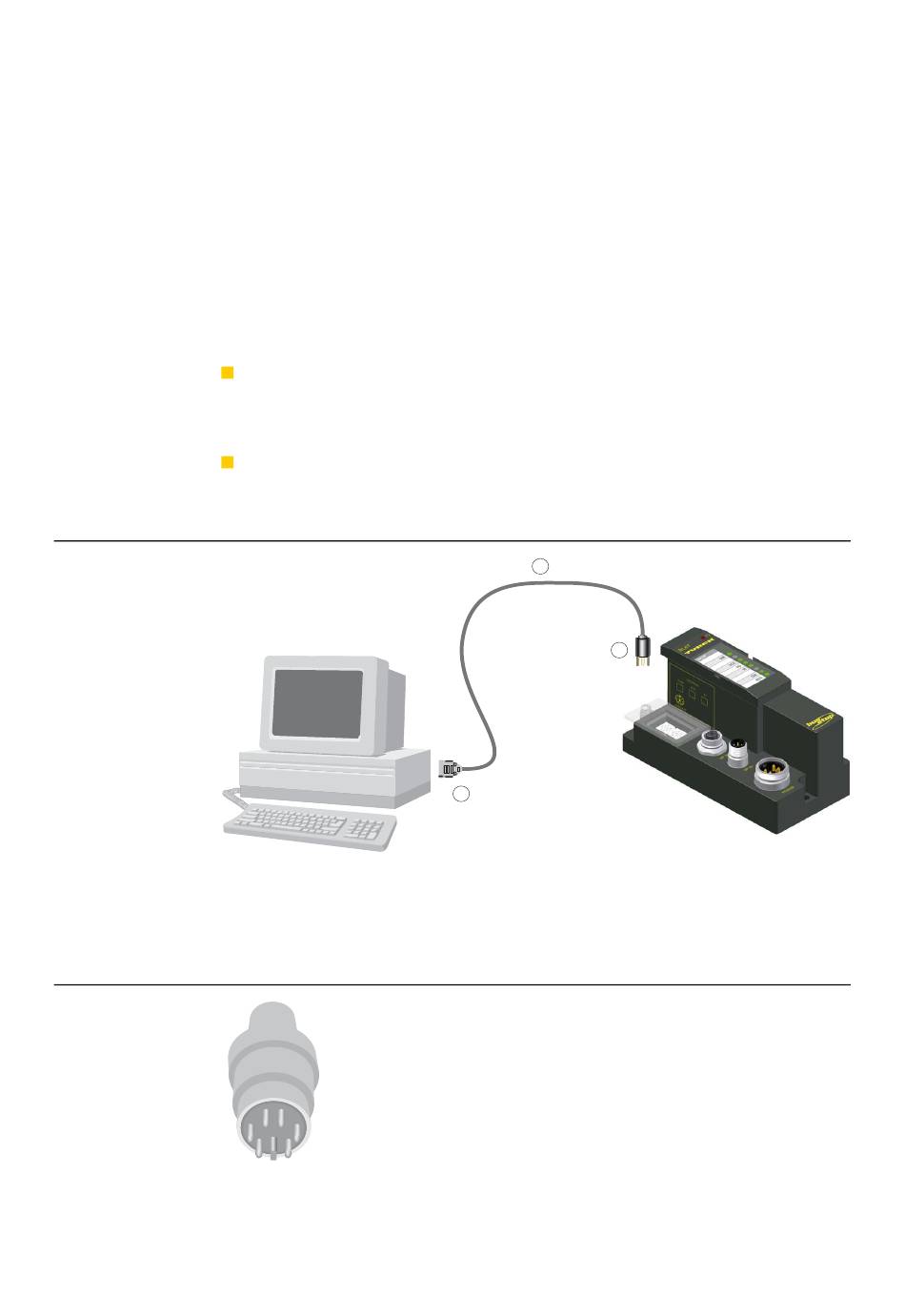

Abbildung 13:
Verbindung zwi-
schen BL67-
Gateway und PC
über I/O-ASSI-
STANT-Kabel
Das I/O-ASSISTANT-Kabel hat einen PS/2-Stecker (Anschluss für
Buchse am Gateway) und eine SUB-D-Buchse (Anschluss für
Stecker am PC).
Abbildung 14:
PS/2-Stecker am
Anschlusskabel
zum Gateway
(Draufsicht)
3-12
spezielles I/O-ASSISTANT-Verbindungskabel von TURCK
(IOASSISTANT-ADAPTERKABEL-BL20/BL67; Best.-Nr:
6827133)
Handelsübliches PS/2-Kabel mit Adapterkabel
4 3
5 2
6 1
B
C
A
D300570 0906 - BL67 PBDP
