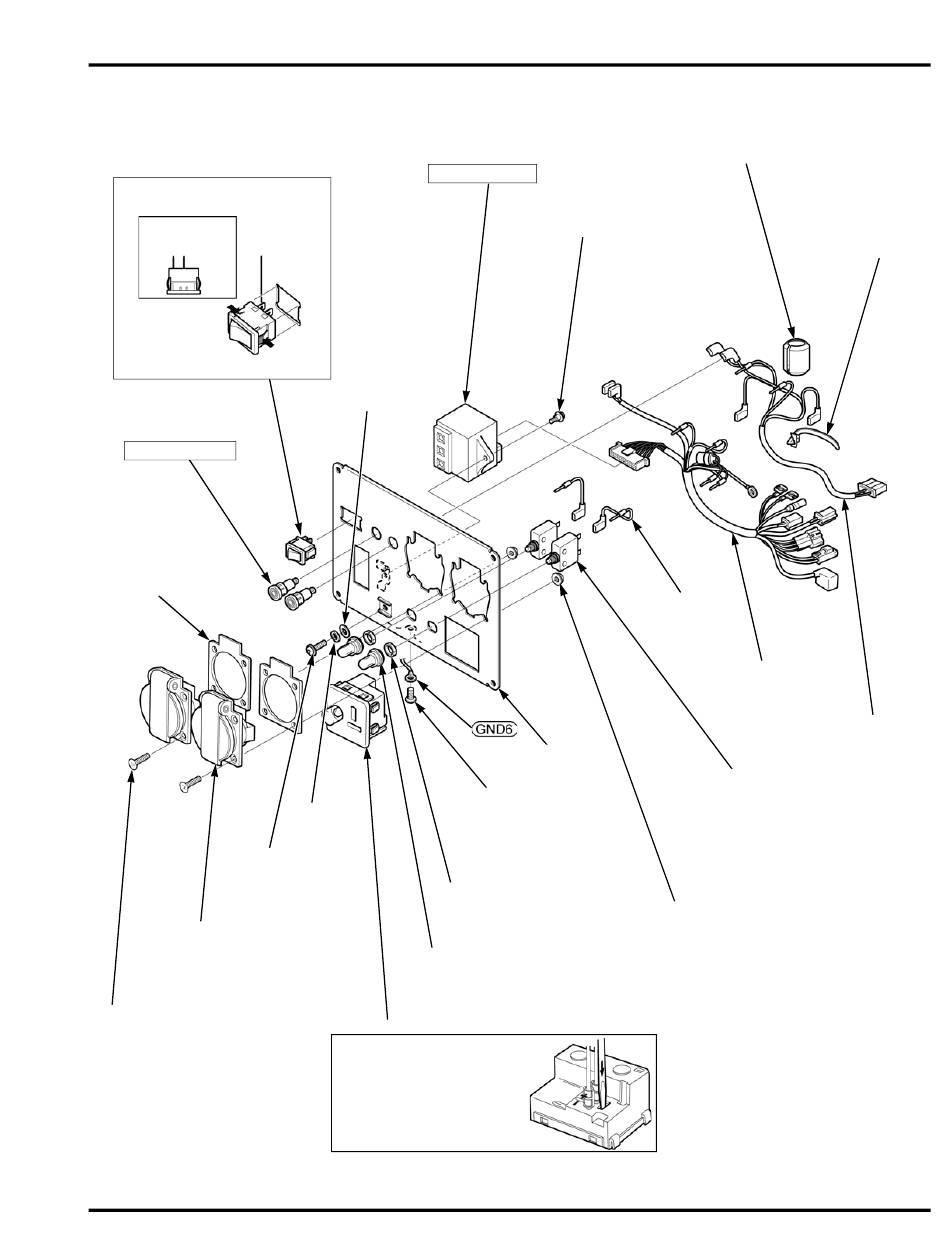

TYP RG
ÖKO-GASSCHALTER
ZUSAMMENBAU:
Den Schalter wie gezeigt zusammenbauen.
SICHT VON OBEN
INSPEKTION: Seite 7-5
ANSCHLUSSBUCHSE (2)
INSPEKTION: Seite 11-10
ANSCHLUSSDOSEN-
DICHTUNG (2)
SCHRAUBE (5 x 16 mm)
1,3 N·m
(0,13 kgf·m)
ANSCHLUSSDOSE (16 A – 250 V) (2)
SCHRAUBE
(4 x 12 mm) (8)
0,8 N·m
(0,08 kgf·m)
ZÜNDGERÄT
INSPEKTION: Seite 9-6
UNTERLEGSCHEIBE
FEDERSCHEIBE
2,3 N·m
(0,23 kgf·m)
MUTTER (2)
1,8 N·m
(0,18 kgf·m)
SCHUTZSCHAL-
TERABDECKUNG (2)
GLEICHSTROMANSCHLUSSDOSE (DC)
AUSBAU:
Einen kleinen Schraubendreher oder dgl. in
die Nut führen und das Kabel ausziehen.
INSPEKTION: Seite 11-10
SCHRAUBE (5 x 13 mm)
4,2 N·m
(0,43 kgf·m)
ANSCHLUSSKABEL (2)
SCHALTTAFEL
SCHRAUBE
(5 x 8 mm)
MUTTER (4 mm) (8)
SONSTIGE ELEKTRIK
HILFSENTSTÖRFILTER
KABELBINDER
SCHALTTAFELKABELBAUM
NEBENKABELBAUM
SCHUTZSCHALTER (16 A) (2)
11-7
