11 Fahrbetriebsschalter (Not-Aus)

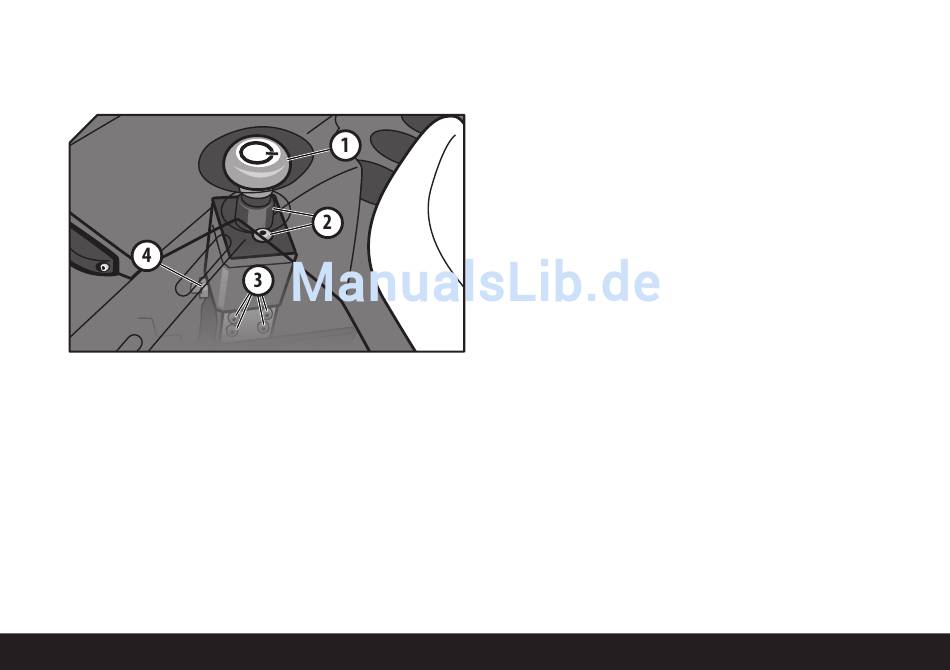

Der Fahrbetriebsschalter (1) ist ein Not-Aus-Schalter, der für das Schalten von hohem Gleichstrom ausgelegt ist. Er kann Ströme bis 300A
ohne Probleme schalten.
Bei der Montage ist darauf zu achten, dass die M5 Befestigungsschrauben (2) mit max. 1,5NM festgezogen werden.
Die Schrauben (3) am Halter im Seitenkasten sind MIT Schraubensicherung (Loctite) einzuschrauben, die Verbindung mit dem Seitenkasten-
oberteil OHNE Schraubensicherung. Die Verschraubungen (4) der Laststromkabel sind mit 7-8NM festzuziehen.
(Achtung, Federscheiben nicht vergessen, zu starkes Anziehen kann zum abreißen der Kontakte führen, bei zu schwachem Anziehen können
sich die Verbindungen lösen)
Zusatzhandbuch für RiMO SiNUS biSynchron Modelle
11 Fahrbetriebsschalter
Zusatzhandbuch für RiMO SiNUS biSynchron Modelle
35
