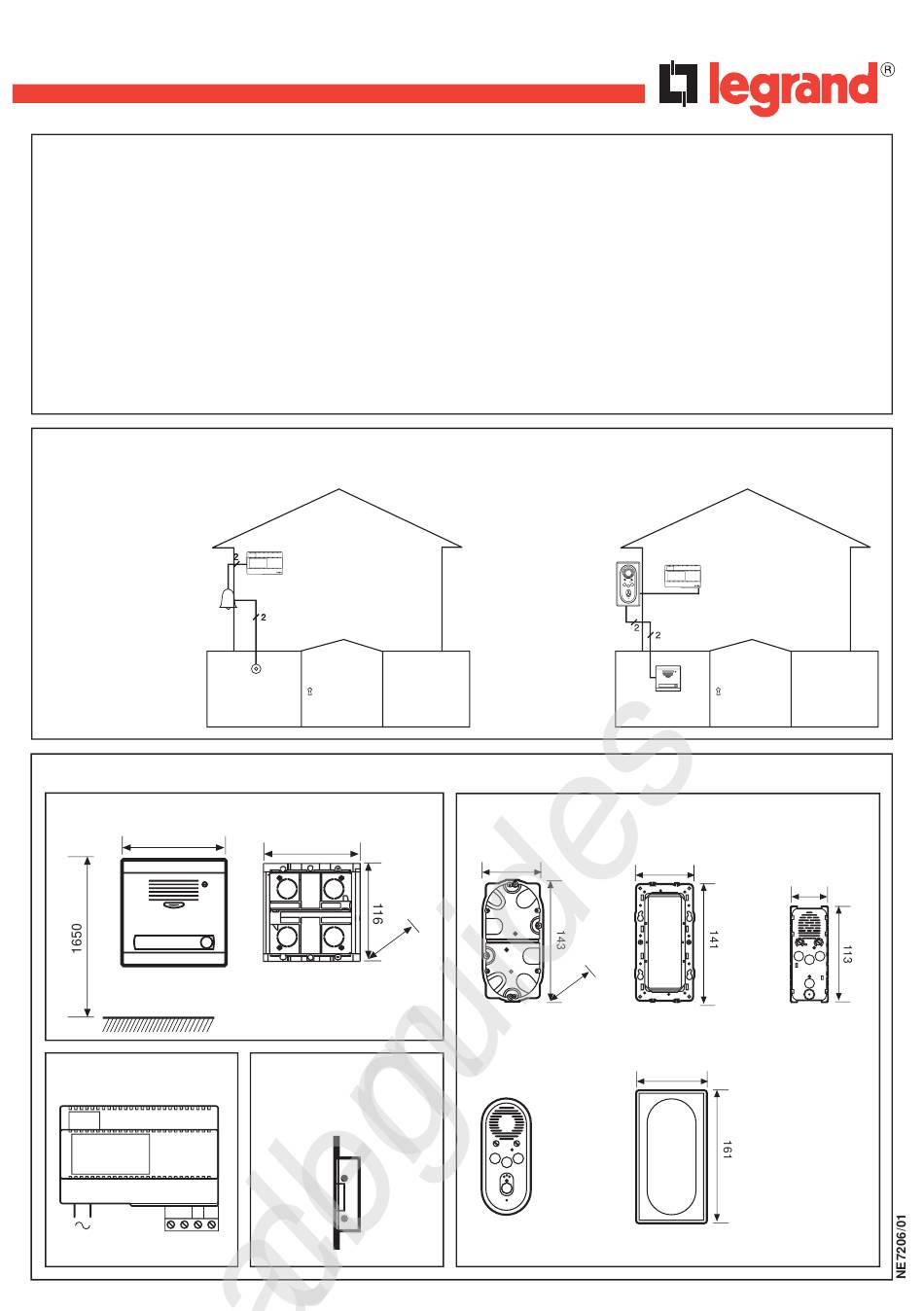

Kit Audio Villa Céliane
633 01
Table des matières
Description et éléments du kit ............................................ 1
Fonctionnement du système .............................................. 2
Installation du poste intérieur ............................................. 2
Installation de la platine de rue .......................................... 2
Vérifi cation et réglages ...................................................... 3
Distances et sections ......................................................... 4
Schéma de câblage avec
un poste intérieur et commande de gâche ........................ 4
Description
Kit portier audio 2-fi ls pour installation pour un logement.
Installation type:
Sonnette
Eléments du Kit
Platine de rue
133
Sol
Bloc d'alimentation
BUS 2 1
230V
U1550B
All manuals and user guides at all-guides.com
TM
Boîte d'encastrement
116
47
Gâche
(non comprise dans
le Kit.)
Schéma de câblage avec relais portail
automatique ou autre dispositif .......................................... 5
Schéma de câblage avec relais In One ............................. 5
Schéma de câblage avec plusieurs
platines de rue ................................................................... 6
Schéma de câblage avec plusieurs
postes intérieurs ................................................................ 7
Confi guration ..................................................................... 8
En cas de problème ......................................................... 10
Nouveau Kit
audio 2 fi ls
Boîte
Support
d'encastrement
72
41
Enjoliveur
Mécanisme
70
45
Plaque
82
07/07-01 PC
Werbung
Verwandte Anleitungen für LEGRAND 063301
Inhaltszusammenfassung für LEGRAND 063301
- Seite 1 All manuals and user guides at all-guides.com Kit Audio Villa Céliane 633 01 Table des matières Description et éléments du kit ..........1 Schéma de câblage avec relais portail Fonctionnement du système ..........2 automatique ou autre dispositif .......... 5 Installation du poste intérieur ..........
- Seite 2 All manuals and user guides at all-guides.com Fonctionnement du systéme Appel de la platine de rue. Entrer en communication. Ouvrir la porte. (Ref 036 48) Couper la communication. Régler les volumes de sonnerie et de Activer les fonctions auxiliaires (inter- communication.
- Seite 3 All manuals and user guides at all-guides.com Installation de la platine de rue Dégager les sécurités et séparer le pro- Pour installer la platine sur la boîte d’en- Encastrer la partie droite du profi lé et castrement: dégager le cadre et visser les fi...
- Seite 4 All manuals and user guides at all-guides.com Distances et sections recommandés jusqu’à 3 postes audio par appartement Distances et sections recommandés de 3 à 5 postes audio par appartement Exemple de schéma de câblage avec 1 poste intérieur et commande de gâche S- S+ 12Vcc250mA (max.
- Seite 5 All manuals and user guides at all-guides.com Schéma de câblage avec relais Schéma de câblage avec relais portail automatique ou autre In One (Ref 036 48) dispositif (Ref 634 31) Pour lancer des scenarios depuis les touches Aux1 et Aux2 du poste interieur, placer le confi gu- rateur 3 dans M T= Temporisation contacts secs de relais Sans...
- Seite 6 All manuals and user guides at all-guides.com Schéma de câblage avec plusieurs platines de rue (9 max) Confi gurer la platine de rue avec un cavalier de 0 à 9 dans la zona "P" de la platine de rue. Couper l’alimentation pedant 1 minute pour tout changement de confi...
- Seite 7 All manuals and user guides at all-guides.com Schéma de câblage avec plusieurs postes intérieurs (5 max) Confi gurer les postes intérieurs N° 1 à 5 avec respectivement N=1, N=2, N=3, N=4, N=5 Pour que la platine de rue appelle tous les postes internes en même temps, placer le confi gurateur N° 9 dans la zone S.
- Seite 8 All manuals and user guides at all-guides.com Confi guration de la platine de rue Platine de rue Dans une installation basique avec une platine de rue et un poste intérieur, aucune confi gura- tion n’est nécessaire. La confi guration est obligatoire pour toute extension du système (ajout de platines de rue, postes interieurs, relais, fonctions spéciales...).
- Seite 9 All manuals and user guides at all-guides.com Confi guration du système poste intérieur Confi guration par cavaliers: N: Numéro de poste intérieur P: Numéro de la platine de rue (platine appelée par default Platine 0) M: Modalité de fonctionnement des boutons-poussoirs (Ref 036 48) (Ref 036 48)
- Seite 10 All manuals and user guides at all-guides.com En cas de problème 1. Aucune commande ne s’exécute lorsqu’on appuie sur la touche d’ouverture. - Vérifi er que les postes internes et platines de rue sont connectés et confi gurés correctement. 2. Lors de l’appel, le poste interne ne sonne pas. - Vérifi...
- Seite 11 All manuals and user guides at all-guides.com Kit Audio Villa Céliane 633 01 Inhoudstafel Beschrijving en elementen van de kit ....... 11 Schema van bekabeling zonder automatisch relais Werking van het systeem..........12 portaal of andere inrichting ..........15 Installatie van het intern punt ..........
- Seite 12 All manuals and user guides at all-guides.com Werking van het systeem Oproep van het extern punt. In communicatie treden. De deur openen (Ref 036 48) De communicatie onderbreken De volumes van de bel en de commu- De hulpfuncties (intercommunicatie, nicatie regelen licht, scenario,...) activeren.
- Seite 13 All manuals and user guides at all-guides.com Installatie van het extern punt De beveiligingen losmaken en het pro- Om de plaat op de inbouwdoos te instal- Het rechter gedeelte van het profi el en de leren: het frame losmaken en de scharnie- fi...
- Seite 14 All manuals and user guides at all-guides.com Aanbevolen afstanden en segmenten tot 3 audio-punten per appartement Aanbevolen afstanden en segmenten van 3 tot 5 audio-punten per appartement Voorbeeld van schema van bekabeling met 1 intern punt en bediening van slotplaat S- S+ 12Vcc250mA (max.
- Seite 15 All manuals and user guides at all-guides.com Schema van bekabeling met automatisch relais Schema van bekabeling portaal of andere inrichting (Ref. 634 31) In One (Ref. 036 48) Om de scenario’s te lanceren vanop de toetsen Aux1 en Aux2 van het intern punt, de confi gurator 3 in M zetten.
- Seite 16 All manuals and user guides at all-guides.com Schema van bekabeling met meerdere externe punten (max. 9) Het extern punt confi gureren met een geleidebrug van 0 tot 9 in de zone “P” van het extern punt. De voeding wegnemen geduren- de 1 minuut voor alle veranderin- gen van confi...
- Seite 17 All manuals and user guides at all-guides.com Schema van bekabeling met meerdere interne punten (max. 5) De interne punten van nr. 1 tot 5 confi gureren met respectievelijk N=1, N=2, N=3, N=4, N=5. Om het extern punt alle interne punten gelijktijdig te doen oproepen, de confi gurator nr.9 in de zone S plaatsen.
- Seite 18 All manuals and user guides at all-guides.com Confi guratie van het extern punt Extern punt In een basisinstallatie met een extern punt en een intern punt, is geen enkele confi guratie nodig. De confi guratie is verplicht voor alle extensies van het systeem (bijvoeging van externe punten, interne punten, relais, speciale functies,...).
- Seite 19 All manuals and user guides at all-guides.com Confi guratie van het systeem intern punt Confi guratie met geleidebruggen: N: Nummer van intern punt P: nummer van het extern punt (plaat genoemd met default Plaat M: Werkwijze van de knoppen- drukknoppen (Ref 036 48) (Ref 036 48)
- Seite 20 All manuals and user guides at all-guides.com Ingeval van problemen 1. Geen enkele bediening wordt uitgevoerd wanneer men op de toets van opening drukt. - Verifi ëren of de interne en externe punten correct zijn aangesloten en geconfi gureerd. 2. Bij de oproep belt het intern punt niet. - Verifi...
- Seite 21 All manuals and user guides at all-guides.com Villa Céliane Audio Kit 633 01 Table of contents Kit description and components .......... 21 Wiring diagram with automatic Operating the system ............22 main door relay or other device ......... 25 Installing the handset ............22 Wiring diagram with In One relay ........
- Seite 22 All manuals and user guides at all-guides.com Operating the system Call from the entrance panel. Start talking. Open the door. (Ref 036 48) Finish talking. Set the bell and call volumes. Activate the auxiliary functions (inter- communication, light, scenario..) Installing the handset Installing the entrance panel Install the entrance panel in a protected Break the cable knockout.
- Seite 23 All manuals and user guides at all-guides.com Installing the entrance panel Release the safety devices and sepa- To install the entrance panel on the fl ush- Flush mount the right part of the trim mounted box: release the frame and rate the trim.
- Seite 24 All manuals and user guides at all-guides.com Recommended distances and cross-sections up to 3 audio handsets per apartment Recommended distances and cross-sections from 3 to 5 audio handsets per apartment Example of a wiring diagram with 1 handset and command of the lock S- S+ 12Vcc250mA (max.
- Seite 25 All manuals and user guides at all-guides.com Wiring diagram with automatic main door relay Wiring diagram with or other device (Ref 634 31) In One relay (Ref 036 48) To run scenarios from buttons Aux1 and Aux2 of the handset, place confi gurator 3 in M T= Timing dry relay contacts Without configurator...
- Seite 26 All manuals and user guides at all-guides.com Wiring diagram with several entrance panels (max 9) Confi gure the entrance panel with a jumper from 0 to 9 in zone “P” of the entrance panel. Switch the power supply OFF for 1 minute for every change of confi...
- Seite 27 All manuals and user guides at all-guides.com Wiring diagram with several handsets (max 5) Confi gure handsets 1 to 5 with N=1, N=2, N=3, N=4 and N=5 respectively For the entrance panel to call all the handsets at the same time, place confi gurator 9 in zone S. For private intercommunication (up to 3 handsets) place confi...
- Seite 28 All manuals and user guides at all-guides.com Confi guring the entrance panel Entrance panel No confi guration is needed in a basic installa- tion with one entrance panel and one handset. Confi guration is obligatory for any system ex- tension (addition of entrance panels, handsets, relays, special functions...).
- Seite 29 All manuals and user guides at all-guides.com Confi guring the handset system Confi guration by jumpers: N: Handset number P: Entrance panel number (entrance panel called by default Entrance panel 0) M: Push button mode of operation (Ref 036 48) (Ref 036 48)
- Seite 30 All manuals and user guides at all-guides.com Troubleshooting 1. No command is performed when you touch the opening key. - Make sure that the handsets and entrance panels are correctly connected and confi gured. 2. When there is a call, the handset does not ring. - Make sure that the handsets and entrance panels are correctly connected and confi...
- Seite 31 All manuals and user guides at all-guides.com Set Audio Villa Céliane 633 01 Inhaltsverzeichnis Beschreibung und Bestandteile des Sets ......31 Verkabelungsplan mit automatischem Torrelais Betrieb des Systems ............32 odereiner anderen Vorrichtung .......... 35 Installation der Hausstation ..........32 Verkabelungsplan für Relais In One ........
- Seite 32 All manuals and user guides at all-guides.com Betrieb des Systems Ruf von der Türstation. Verbindung herstellen. Tür öffnen. (Ref 036 48) Verbindung unterbrechen. Lautstärke des Läutwerks und der Ver- Hilfsfunktionen aktivieren (Interkommu- bindung einstellen. nikation, Licht, Szenario ..) Installation der Hausstation Installation der Türstation Die Türstation an einem geschützten Brechen Sie den Kabeldurchgang auf.
- Seite 33 All manuals and user guides at all-guides.com Installation der Türstation Trennen Sie die Sicherheitsverschlüsse Um die Einheit in die UP-Schachtel zu Spannen Sie den rechten Teil des Pro- installieren: Trennen Sie den Rahmen ab ab und entfernen Sie das Profi l. Neh- fi...
- Seite 34 All manuals and user guides at all-guides.com Empfohlene Abstände und Schnitte für bis zu 3 Audiostationen pro Wohnung Empfohlene Abstände und Schnitte für 3 bis 5 Audiostationen pro Wohnung Beispiel eines Verkabelungsplans für 1 Hausstation mit Türöffner S- S+ 12Vcc250mA (max. 30 ) Das Bus System ermöglicht es das System an einer Haus- oder an einer Türstation zu kopieren.
- Seite 35 All manuals and user guides at all-guides.com Verkabelungsplan mit automatischem Torrelais Verkabelungsplan für Relais In One (Ref 036 48) oder einer anderen Vorrichtung (Ref 634 31) Um Szenarien über die Tasten Aux1 und Aux2 der Hausstation abrufen zu können, den Konfi gurator 3 in M installieren T= Zeitsteuerung der potentialfreien Relaiskontakte Ohne...
- Seite 36 All manuals and user guides at all-guides.com Verkabelungsplan für mehrere Türstationen (max. 9) Konfi gurieren Sie die Türstation mit einer Leitungsbrücke von 0 bis 9 in der Zone „P“ der Türstation. Nach jeder Konfi gurationsände- rung die Anlage 1 Minute lang ausschalten.
- Seite 37 All manuals and user guides at all-guides.com Verkabelungsplan für mehrere Hausstationen (max. 5) Konfi gurieren Sie die Hausstationen Nr. 1 bis 5 folgendermaßen: N=1, N=2, N=3, N=4, N=5 Damit von der Türstation alle Hausstationen gleichzeitig angerufen werden, positionieren Sie den Konfi gu- rator Nr.
- Seite 38 All manuals and user guides at all-guides.com Konfi guration der Türstation Türstation Bei einer Basisinstallation mit einer Türstation und einer Hausstation ist keine Konfi guration erforderlich. Die Konfi guration muss dagegen jedes Mal vorgenommen werden, wenn das System erweitert wird (hinzufügen von Tür-, Hausstatio- nen, Relais, Spezialfunktionen usw.
- Seite 39 All manuals and user guides at all-guides.com Konfi guration des Systems Hausstation Konfi guration mittels Leitungsbrücken: N: Nummer der Hausstation P: Nummer der Türstation (Standardmäßig voreingestellt auf Türstation 0) M: Betriebsmodus der Tasten (Ref 036 48) (Ref 036 48)
- Seite 40 All manuals and user guides at all-guides.com Störungen und Lösungen 1. Es wird keine Steuerung durchgeführt wenn man die Öffnungstaste betätigt. - Kontrollieren ob die Haus- und Türstationen angeschlossen und richtig konfi guriert sind. 2. Bei einem Ruf läutet die Hausstation nicht. - Kontrollieren ob die Haus- und Türstationen angeschlossen und richtig konfi...
- Seite 41 All manuals and user guides at all-guides.com Kit Audio Villa Céliane 633 01 Índice Descripción y elementos del kit ..........41 Esquema de cableado con relé verja Funcionamiento del sistema ..........42 automática u otro dispositivo ..........45 Instalación de la unidad interior ........... 42 Esquema de cableado con relé...
- Seite 42 All manuals and user guides at all-guides.com Funcionamiento del sistema Llamada desde la placa exterior. Inicie la comunicación. Abra la puerta. (Ref 036 48) Corte la comunicación. Ajuste los volúmenes del tono y de la Active las funciones auxiliares (interco- comunicación.
- Seite 43 All manuals and user guides at all-guides.com Instalación de la placa exterior Quite los seguros y separe el perfi l. Ex- Para instalar la placa en la caja de em- Encaje la parte derecha del perfi l y la potrar: quite el cuadro y enrosque las bi- traiga el tarjetero y coloque la tarjeta.
- Seite 44 All manuals and user guides at all-guides.com Distancias y secciones recomendadas para un máximo de 3 unidades audio por piso Distancias y secciones recomendadas para 3-5 unidades audio por piso Ejemplo de esquema de cableado con 1 unidad interior y accionamiento del abrepuerta S- S+ 12Vcc250mA (máx.
- Seite 45 All manuals and user guides at all-guides.com Esquema de cableado con relé verja automática Esquema de cableado con relé u otro dispositivo (Ref 634 31) In One (Ref 036 48) Para lanzar escenarios con los pulsadores Aux1 y Aux2 de la unidad interior, sitúe el confi gurador 3 en M.
- Seite 46 All manuals and user guides at all-guides.com Esquema de cableado con varias placas exteriores (9 máx.) Confi gure la placa exterior con un puente de 0 a 9 en la zona P de la placa exterior. Corte la alimentación durante 1 minuto para cambiar la confi...
- Seite 47 All manuals and user guides at all-guides.com Esquema de cableado con varias unidades interiores (5 máx.) Confi gure las unidades interiores del n°1 al 5 con respectivamente N=1, N=2, N=3, N=4, N=5 Para que la placa exterior llame todos las unidades interiores al mismo tiempo, sitúe el confi gurador N°9 en la zona S.
- Seite 48 All manuals and user guides at all-guides.com Confi guración de la placa exterior Placa exterior En una instalación básica con una placa exterior y una unidad interior, no se requiere ninguna confi guración. La confi guración es obligatoria cuando se amplía el sistema (añadido de placas exte- riores, unidades interiores, relés, funciones especiales ..).
- Seite 49 All manuals and user guides at all-guides.com Confi guración del sistema unidad interior Confi guración mediante puentes: N: Número de la unidad interior P: Número de la placa exterior (placa llamada por defecto Placa 0) M: Modalidad de funcionamiento de los pulsadores (Ref 036 48) (Ref 036 48)
- Seite 50 All manuals and user guides at all-guides.com En caso de problema 1. Ningún comando se ejecuta al presionar el pulsador de apertura. - Controle que las unidades interiores y las placas exteriores estén conectadas y confi guradas correctamente. 2. Al llamar, la unidad interior no suena. - Controle que las unidades interiores y las placas exteriores estén conectadas y confi...
