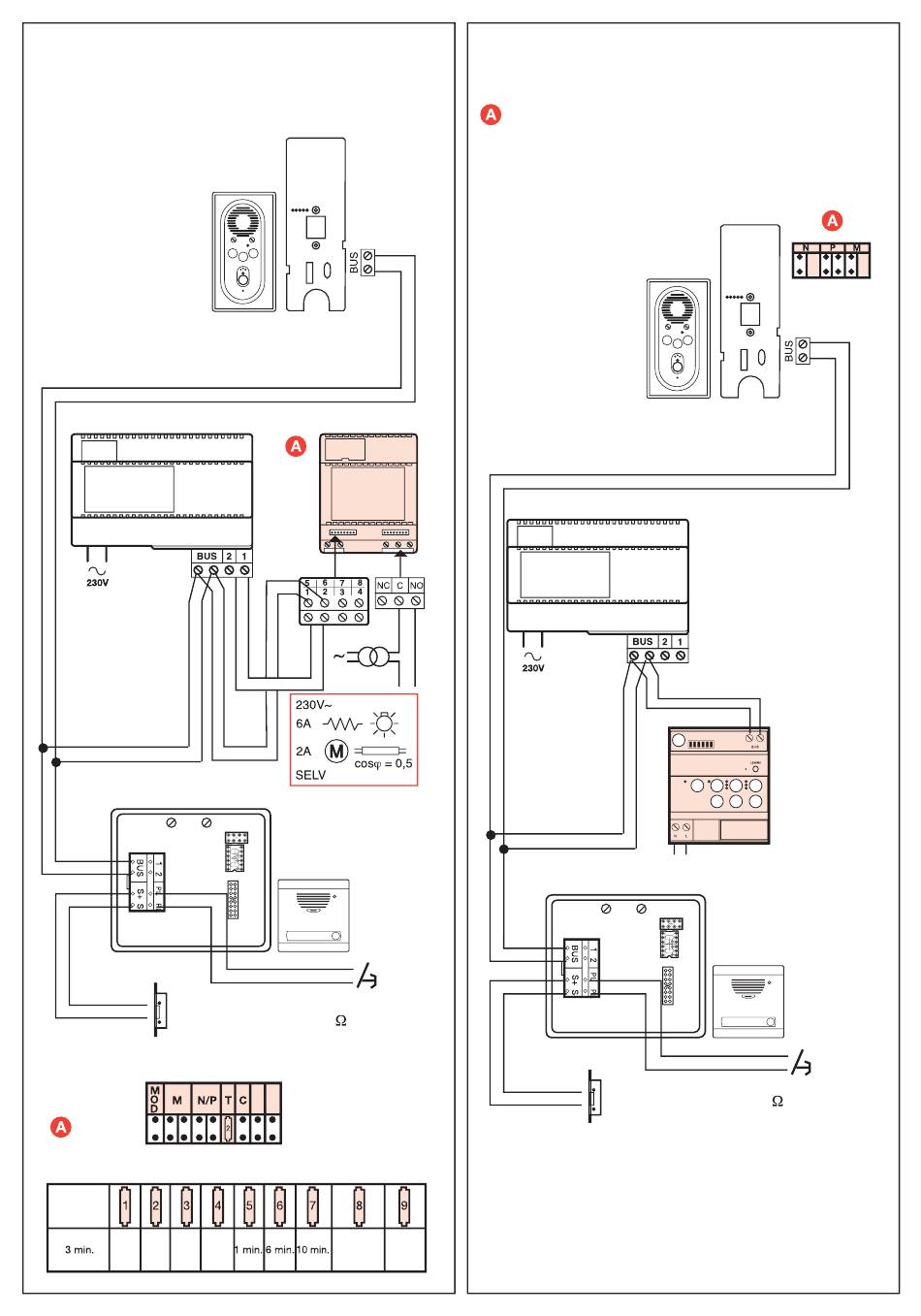

Esquema de cableado con relé verja automática
u otro dispositivo (Ref 634 31)
S- S+
12Vcc250mA (máx. 30 )
T= Temporización contactos secos de relé.
Sin
configurador
1 seg. 3 seg. 6 seg.10 seg.
All manuals and user guides at all-guides.com
Funciona
Ciclo
como ON
pulsador OFF
Esquema de cableado con relé
In One (Ref 036 48)
Para lanzar escenarios con los pulsadores Aux1
y Aux2 de la unidad interior, sitúe el confi gurador
3 en M.
12Vcc250mA (máx. 30 )
