Wolf WS Montage- Und Wartungsanleitung
Warmlufterzeuger
Vorschau ausblenden
Andere Handbücher für WS:
- Betriebsanleitung (4 Seiten) ,
- Montageanleitung (12 Seiten)
Verwandte Anleitungen für Wolf WS
Inhaltszusammenfassung für Wolf WS
- Seite 1 Montage- und Wartungsanleitung Warmlufterzeuger WS/WO (Original) Wolf GmbH · D-84048 Mainburg · Postfach 1380 · Telefon +498751/74-0 · Telefax +498751/741600 · Internet: www.wolf-heiztechnik.de Art.-Nr. 3041017_201411 DE AT...
-
Seite 2: Inhaltsverzeichnis

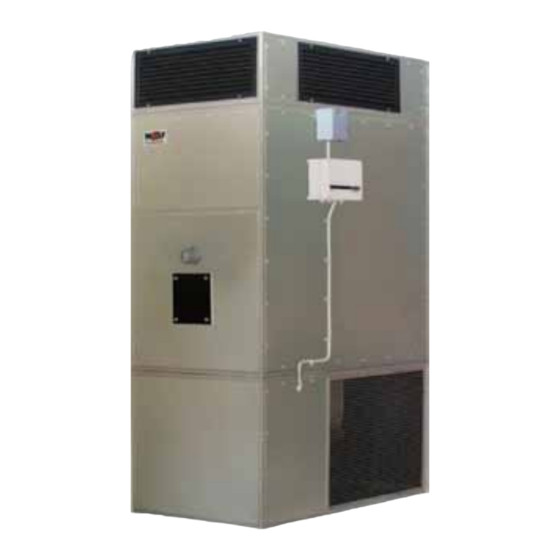

Wartung ........................12 Reinigung ........................12 Störung - Ursache - Behebung ..................12 Gerätebeschreibung Warmlufterzeuger Typ WS nach DIN 4794 für Öl und Erd- bzw. Flüssiggas als stehen- des oder liegendes Gerät mit eingebautem, doppelseitig saugendem Radialventilator. Warmlufterzeuger Typ WS Warmlufterzeuger Typ WO... -
Seite 3: Allgemeines
Hinweiszeichen / Sicherheitshinweise Allgemeines Die vorliegende Montage- und Wartungsanleitung ist ausschließlich für WOLF-Warm- lufterzeuger gültig. Diese Anleitung ist vor Beginn von Montage, Inbetriebnahme oder Wartung von dem mit den jeweiligen Arbeiten beauftragten Personal zu lesen. Die Vorgaben, die in dieser Anleitung gegeben werden, müssen eingehalten werden. -
Seite 4: Normen, Vorschriften
Normen, Vorschriften Für die Montage und den Betrieb des Warmlufterzeugers die landesspezifischen Normen und Richtlinien beachten! Die Angaben auf dem Typenschild des Warmlufterzeugers beachten! Bei Installation und Betrieb des Warmlufterzeugers sind folgende örtlichen Bestimmungen zu beachten: • Aufstellbedingungen • Zu- und Ablufteinrichtungen sowie Schornsteinanschluss •... -
Seite 5: Technische Daten / Aufstellung
Warmlufterzeuger in stehender Ausführung müssen auf nicht brennbarem Boden um- laufend aufliegen, ansonsten kann eine erhöhte Ansaugluftmenge zur Überlastung des Motores führen. Aus brandschutztechnischen Gründen ist der WS auf nicht brennbarem Boden aufzustellen. Warmlufterzeuger in liegender Ausführung können auch auf Konsolen an der Wand oder an der Decke mit Aufhängeösen befestigt werden. -
Seite 6: Montage Zubehör
Montage Zubehör Montage Zubehör Zubehör je nach Lieferung gemäß Zeichnung montieren. Kanalanschlusshaube Kanalanschlussrahmen Luftaustrittshaube mit Gittern Haube für externe Verbren- Blindplatte Kanalanschluss- Kanalluftfilter nungsluftansaugung rahmen Lufteintrittsgitter Filterrahmen Stellklappe mit Matte Blindplatte Lufteintrittsgitter Kanalanschlussrahmen Art.-Nr. 3041017_201411... -
Seite 7: Zerlegbare Geräte
Zerlegbare Geräte Zerlegbare Geräte werden im Werk vormontiert. Sie müssen vor Ort zerlegt und in umgekehrter Reihenfolge wieder montiert werden. Folgende, für die Montage und Geräteabdichtung notwendigen Materialen liegen bei: Schrauben und Muttern Hitzebeständige Dichtschnur Tesamoll Elastisches Dichtmaterial Winkelprofil Oberteil Reinigungsdeckel Dichtfläche Rauchgaskasten Dichtfläche Brennkammer... -
Seite 8: Montage Brenner
Brennkammerückwand auf keinen Fall berühren, andernfalls besteht Gefahr der Überhitzung und damit des Durchbrennens der Brennkammerrückwand. Einstellhinweise des Brennerherstellers sind dabei generell vorrangig zu berücksichtigen. Abmessungen (mm) Typ WS/WO WS / WO A Ø 1029 1311 1431 Flammrohr- min. -
Seite 9: Anschluss Von Drehstrommotoren
Elektroanschluss Der Elektroanschluss darf nur von einer Elektrofachkraft gemäß DIN 57116/VDE 0116 durchgeführt werden. Die Vorschriften und Bestimmungen des VDE und der örtlichen EVU sind zu beachten. Elektrische Verdrahtung gemäß beiliegenden Schaltplänen vornehmen. Vor der Inbetriebnahme ist eine Sicherheitstechnische Prüfung der Installation nach VDE 0701 Teil 1 und VDE 0700 Teil 500 durchzuführen. -
Seite 10: Doppel- Und Sicherheitsthermostat
Doppel- und Sicherheitsthermostat Arbeitsweise des Warmlufterzeugers Aufbau Doppel- und Sicherheitsthermostat ( 1 ) Sollwertsteller ( 2) Sollwertzeiger ( 3 ) Innenskala • Gehäusedeckel abnehmen und Sollwertsteller mit Schraubendre- her verstellen. • Gehäusedeckel aufsetzen und festschrauben. Anschlussplan Doppel- und ( 1 ) TR (Ventilator Sicherheitsthermostat ( 2) -
Seite 11: Erstinbetriebnahme
Erstinbetriebnahme / Heizbetrieb / Außerbetriebnahme Erstinbetriebnahme Die Erstinbetriebnahme des Gerätes und des Gebläsebrenners hat durch den Erstel- ler oder einen anderen von diesem benannten autorisierten Sachkundigen zu erfolgen. Dabei sind alle Regel-. Steuer- und Sicherheitseinrichtungen auf ihre Funktion und ihre richtige Einstellung zu prüfen. -
Seite 12: Wartung
Wartung / Reinigung Störung - Ursache - Behebung Wartung Der Warmlufterzeuger soll mindestens einmal im Jahr durch einen Fachmann gewartet werden. 10 mm Es wird empfohlen, einen Wartungsvertrag abzuschließen. Die Keilriemenspannung und Keilscheibenfluchtung können sich beim Transport verändern. Die Keilriemen sollen soviel Spiel haben, dass sie sich um ca. 10 mm eindrücken lassen. Reinigung Der Warmlufterzeuger soll mindestens nach jeder Heizperiode gereinigt werden.
