- Seite 68 PC (Windows® 10/11) Benutzerhandbuch Lesen Anweisungen diesem Benutzerhandbuch sorgfältig durch, bevor Sie das Produkt installieren, bevor Sie es benutzen und bevor Sie es warten. Beachten Sie unbedingt die Sicherheitsanweisungen. Die Nichtbeachtung dieser Anweisungen kann zu Unfällen und/oder Schäden führen. Bewahren Sie dieses Benutzerhandbuch auf, damit Sie auch in Zukunft darin nachschlagen können.
-
Seite 69: Verpackungsinhalt
VERPACKUNGSINHALT VERPACKUNGSINHALT ......5 TECHNISCHE AUSSTATTUNG ....6 ZUSAMMENBAU EINES MFD ...... 9 INSTALLATION AUF DEM PC ....11 INDIVIDUELLE ANPASSUNG ....12 Einstellung des Neigungswinkels eines MFD auf seiner Basis ......... 13 Austausch der Kartoneinlagen ....17 Helligkeit der Hintergrundbeleuchtung ..18 Konfiguration .......... - Seite 70 ERWEITERTE PROGRAMMIERSOFTWARE T.A.R.G.E.T ............29 Installation ........... 29 Die wichtigsten Funktionen ....... 30 10. FAQS AND TECHNISCHER SUPPORT ..31...

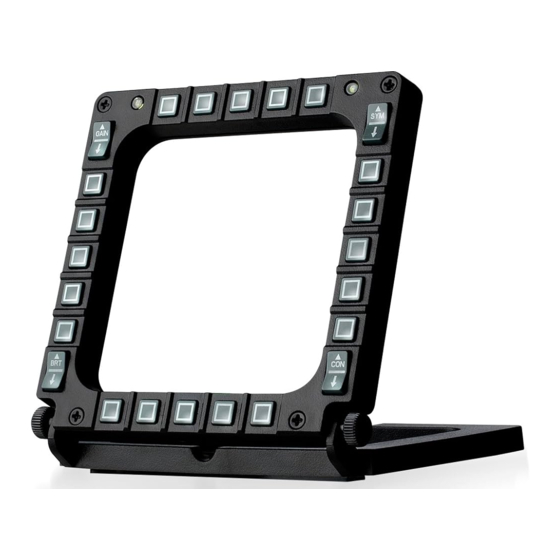

- Seite 71 Das THRUSTMASTER MFD COUGAR PACK ist eine exakte Replika MFDs, F-16 Kampfflugzeugen der U.S. Air Force zu finden ist. Jedes MFD enthält 20 Tasten und 4 Schalter, also insgesamt 28 Schaltflächen pro MFD. Mit diesen umfangreichen Funktionen können Sie einige der...
-
Seite 72: Verpackungsinhalt
Verpackungsinhalt X 10... -
Seite 73: Technische Ausstattung
Technische Ausstattung 1. 28 hintergrundbeleuchtete, programmierbare Tasten 2. Abdeckungen für Gewindelöcher 3. Programmierbare Identifikations-LEDs 4. Abnehmbare Basis 5. Rändelschrauben für die Befestigung 6. USB-Anschluss 7. Befestigungssystem für Stangen 8. Abnehmbare Stange 9. Schrauben zur Befestigung der abnehmbaren Stange... - Seite 74 10. Verstellbare Befestigungsstange 11. Plexiglasfenster 12. Einsätze aus Karton...
-
Seite 75: Anordnung Der Schaltflächen
Anordnung der Schaltflächen... -
Seite 76: Zusammenbau Eines Mfd
Zusammenbau eines MFD 1. Stecken oberen Teil jeder Befestigungsstange (10), die wie ein T geformt ist, in das Befestigungssystem (7). Setzen Sie dann die Unterseite jeder Befestigungsstange entsprechenden Löcher auf der Rückseite der Basis. 2. Setzen Sie die beiden Plexiglasscheiben (11) in den Schlitz an der Oberseite des MFD ein. - Seite 77 3. Schieben Sie einen Einsatz aus Karton (12) zwischen die beiden Plexiglasfenster.
-
Seite 78: Installation Auf Dem Pc
Installation auf dem PC 1. Bevor Sie Ihre beiden MFDs anschließen, besuchen Sie bitte die Website: https://support.thrustmaster.com/product/mfdco ugar. 2. Laden Sie die Treiber für den PC herunter und installieren Sie diese. 3. Starten Sie den PC neu. 4. Verbinden Sie den USB-Anschluss (6) jedes MFDs mit einem USB-Anschluss an Ihrem PC. -
Seite 79: Individuelle Anpassung
Individuelle Anpassung Sie können Ihre MFDs nach Ihren persönlichen Vorstellungen anpassen (Neigungswinkel Bildschirms, Kartoneinlagen, Hintergrundbeleuchtung). Jedes MFD verfügt über einen internen Speicher. Alle Einstellungen (MFD-Name und -Nummer, Intensität der Hintergrundbeleuchtung, Status Identifikations- LEDs) werden automatisch in diesem internen Speicher erfasst. Auf diese Weise sind Ihre Einstellungen und Präferenzen vorkonfiguriert, wenn Sie Ihre MFDs auf einem anderen Computer verwenden. -
Seite 80: Einstellung Des Neigungswinkels Eines
Einstellung des Neigungswinkels eines MFD auf seiner Basis Wenn das MFD auf der Basis (4) befestigt ist, kann der Bildschirm auf einen Neigungswinkel von 72°, 54° oder 39° eingestellt werden. Die Befestigungsstangen (10) umfassen jeweils zwei Stangen, die in einer bestimmten Richtung positioniert oder auch getrennt voneinander angebracht werden können: −... - Seite 81 Neigungseinstellung von 72° 1. Positionieren Sie die beiden Befestigungsstangen (10) so, dass sich die 72DEGREE-Anzeige unten an den Stangen befindet. Falls erforderlich, können Sie die mittlere Schraube leicht lösen, um die Ausrichtung des Winkels zu erleichtern. 2. Stecken obere Ende jeder Befestigungsstange (10), das wie ein T geformt ist, in das Befestigungssystem (7).
- Seite 82 Neigungseinstellung von 54° 1. Positionieren Sie die beiden Befestigungsstangen (10) so, dass sich die 54DEGREE-Anzeige unten an den Stangen befindet. Falls erforderlich, können Sie die mittlere Schraube leicht lösen, um die Ausrichtung des Winkels zu erleichtern. 2. Stecken obere Ende jeder Befestigungsstange (10), das wie ein T geformt ist, in das Befestigungssystem (7).
- Seite 83 Neigungseinstellung von 39° 1. Lösen Sie die mittlere Schraube und trennen Sie dann alle Stangen voneinander. 2. Behalten Sie die kurzen Befestigungsstangen mit 39DEGREE-Anzeige, legen Stangen mit der 72DEGREE-Anzeige und die Schrauben an einen sicheren Ort, wo sie nicht verloren gehen können. 3.
-
Seite 84: Austausch Der Kartoneinlagen
2. Schieben Sie eine andere Kartoneinlage Ihrer Wahl zwischen die beiden Plexiglasfenster. − Die Kartoneinlagen (in englischer Sprache) mit den Mappings gehören Lieferumfang dieses Pakets. − Sie können auch Bilder dieser Einlagen (zusammen verschiedenen Einlagenversionen) Ausdrucken herunterladen. Bitte besuchen Sie: https://support.thrustmaster.com/product/mfdcougar... -
Seite 85: Helligkeit Der Hintergrundbeleuchtung
Identifikations-LEDs kann über das MFD (direkt Spiel) oder über Thrustmaster- Systemsteuerung eingestellt werden. Einstellung mit dem MFD 1. Um die Helligkeit zu erhöhen, drücken Sie gleichzeitig die Tasten 14, 15 und 25. 2. Um die Helligkeit zu verringern, drücken Sie... -
Seite 86: Einstellung Mit Der Systemsteuerung
Einstellung mit der Systemsteuerung 1. Um auf die Systemsteuerung zuzugreifen, wählen Start Thrustmaster Cougar Systemsteuerung. 2. Das Fenster Gamecontroller öffnet sich. Klicken Sie auf Eigenschaften, um die Systemsteuerung zu öffnen. 3. Bewegen Sie den Schieberegler Backlit / LED Intensity, Helligkeit Hintergrundbeleuchtung einzustellen. -
Seite 87: Konfiguration
Konfiguration 1. Um auf die Systemsteuerung zuzugreifen, wählen Start Thrustmaster Cougar Systemsteuerung. 2. Das Fenster Gamecontroller öffnet sich und zeigt die Standardnamen der beiden MFDs (F16 MFD 1 und F16 MFD 2) sowie den Status OK an. - Seite 88 3. Klicken Eigenschaften, Systemsteuerung zu öffnen und Ihr MFD zu konfigurieren: Identifizieren Sie das MFD, testen und prüfen Sie die Tasten und Schalter, wählen Sie die Nummer des MFD und ob die rechte oder linke LED leuchtet, und stellen Sie die Helligkeit der Hintergrundbeleuchtung ein.
-
Seite 89: Identifizierung Der Mfds
Identifizierung der MFDs Jedes MFD hat zwei Identifikations-LEDs (3), mit denen Sie die MFDs leicht voneinander unterscheiden können. Wenn Sie die Systemsteuerung öffnen, blinkt eine der beiden Identifizierungs-LEDs oder beide Identifizierungs- LEDs des betreffenden MFD zwei Sekunden lang, so dass Sie dieses bestimmte MFD visuell von allen anderen unterscheiden können. - Seite 90 Rechte MFD #3 F16 MFD 7 Linke MFD #4 F16 MFD 8 ● ● Rechte MFD #4 Es ist möglich, diesen Standardmodus zu ändern, indem man Left LED (linke LED) und Right LED (rechte LED) in der Thrustmaster-Systemsteuerung markiert oder nicht markiert.
-
Seite 91: Anbringung Eines Mfd In Einem
Anbringung eines einem Cockpit oder an einem Bildschirm 1. Lösen Sie die Befestigungsstangen (10). 2. Drehen Sie die beiden Rändelschrauben (5) vollständig heraus, um das MFD von seiner Basis zu trennen. - Seite 92 3. Drehen Sie die beiden Befestigungsschrauben (9) vollständig heraus, um die abnehmbare Stange (8) an der Rückseite des MFD zu entfernen. 4. Entfernen vier Abdeckungen Gewindelöcher (2), indem Sie diese mit einem dünnen Schraubendreher oder einem Stift von hinten herausdrücken. 5.
- Seite 93 Eine vollständige Skizze des MFD ist verfügbar unter: https://support.thrustmaster.com/product/mfdcougar.
-
Seite 94: Gleichzeitige Verwendung Von
Gleichzeitige Verwendung von mehr als zwei MFDs Mit Hilfe der Thrustmaster-Systemsteuerung können Sie bis zu acht MFDs, die mit demselben PC verbunden sind, gleichzeitig einstellen und kontrollieren. Auf diese Weise ist jedes MFD personalisiert und eindeutig zu identifizieren. 1. Um die Systemsteuerung aufzurufen, wählen Sie... - Seite 95 4. Klicken Sie auf OK. Das Fenster Gamecontroller wird geöffnet. 5. Nachdem dieser Vorgang ausgeführt wurde, wird das betreffende MFD automatisch vom Computer getrennt anschließend seiner neuen Nummer wieder verbunden. 6. Klicken Fenster Gamecontroller Eigenschaften, um das MFD Ihrer Wahl zu konfigurieren.
- Seite 96 Hochleistungssoftware, die Verbesserungen an den meisten Thrustmaster-Flugcontrollern Austausch von Profilen mit der Thrustmaster-Community ermöglicht. Installation 1. Besuchen Sie https://support.thrustmaster.com. 2. Wählen Sie Joysticks / MFD Cougar Pack und dann Software. 3. Laden erweiterte Programmiersoftware T.A.R.G.E.T herunter und installieren Sie diese.
-
Seite 97: Die Wichtigsten Funktionen
− Mehrere Programmierebenen verfügbar: Basic, Advanced und Script. − Nutzung des Drag & Drop-Prinzips. − Die Möglichkeit, MFDs mit anderem Thrustmaster- Flugsimulationszubehör kombinieren (Hotas Cougar*, Hotas Warthog*, T.16000M FCS*, TWCS*, TFRP*, TCA-Serie* – die alle auch mit T.A.R.G.E.T kompatibel sind), wodurch sie als ein einzelnes USB-Gerät erkannt werden können. - Seite 98 10. FAQs technischer Support Die MFDs werden nicht erkannt oder Verbindung wird unerwartet unterbrochen. Schalten Sie den Computer aus, trennen Sie die MFDs ab, schließen Sie sie wieder an und starten Sie den Computer neu. Wenn das Problem weiterhin besteht, schließen Sie die MFDs an andere USB-Anschlüsse an oder verbinden Sie diese direkt mit einem USB-Hub, der über eine Steckdose versorgt wird.
- Seite 99 Ich kann mein MFD in Spielen nicht konfigurieren. Konfigurieren Sie im Menü Optionen / Controller / Gamepad oder Joystick Ihres Spiels jede der MFD- Tasten manuell mit der Funktion Ihrer Wahl. Weitere Informationen finden Sie im Benutzerhandbuch Ihres Spiels oder in der Online-Hilfe. Sie sollten unbedingt die neuesten verfügbaren Updates für Ihr Spiel installieren.
- Seite 100 Haben Sie Fragen zum MFD Cougar Pack oder haben Sie technische Probleme? Wenn ja, besuchen Sie die Thrustmaster-Website für technischen Support: https://support.thrustmaster.com/product/mfdcougar.
