Anwendung
Der Peltier-Gasprobenkühler Typ ECPX000C wird bei Analysensystemen eingesetzt, um den Taupunkt feuchter
Gase auf ein stabiles und niedriges Niveau zu senken. Die Messgaskühlung verhindert eine nachträgliche
Kondensation im Analysator. Die Stabilität des Taupunktes ist von großer Bedeutung, da sie dazu beiträgt,
Messfehler durch Querempfindlichkeit von Wasserdampf und volumetrische Fehler, insbesondere bei Infrarot-
Analysatoren, zu vermeiden.
Das Messgas wird über eine Gasentnahmesonde dem Elektro-Gaskühler Typ ECPX000C zugeführt und auf einen
stabilen, einstellbaren Taupunkt abgekühlt. Werksseitig sind 5° C eingestellt. Ein dem Kühler nachzuschaltendes
Feinstfilter
mit
optionalem
Flüssigkeitsalarmsensors ist im ECPX000C integriert) scheidet Partikel aus dem Messgas ab. Das so aufbereitete
Messgas kann dem Analysator zugeführt werden.
Falls der nachgeschaltete Analysator über keine Messgasmengenregelung/Anzeige verfügt, muss diese extern
vorgenommen werden.
Bei der Förderung druckloser Gase ist eine Gasförderpumpe extern zu installieren.
Die Kondensatentsorgung erfolgt extern: bei Überdruckbetrieb mit einem automatischen Kondensatableiter oder
mit einem Kondensatsammelgefäß, bei Unterdruckbetrieb (Saugbetrieb) mit einem Kondensatsammelgefäß mit
manueller Entleerung oder einer Schlauchpumpe zur automatischen Entleerung.
Hinweis
Bild 1 zeigt das Fließschema des Elektro-Gaskühlers Typ ECP
Messgaseingang
Alternativ :
Kondensatsammelflasche
Filterentnahmesonde SP ...
Beheizte Entnahmeleitung
3-Wege-Kugelhahn
Kühler ECPX000C
Schlauchpumpe (Option)

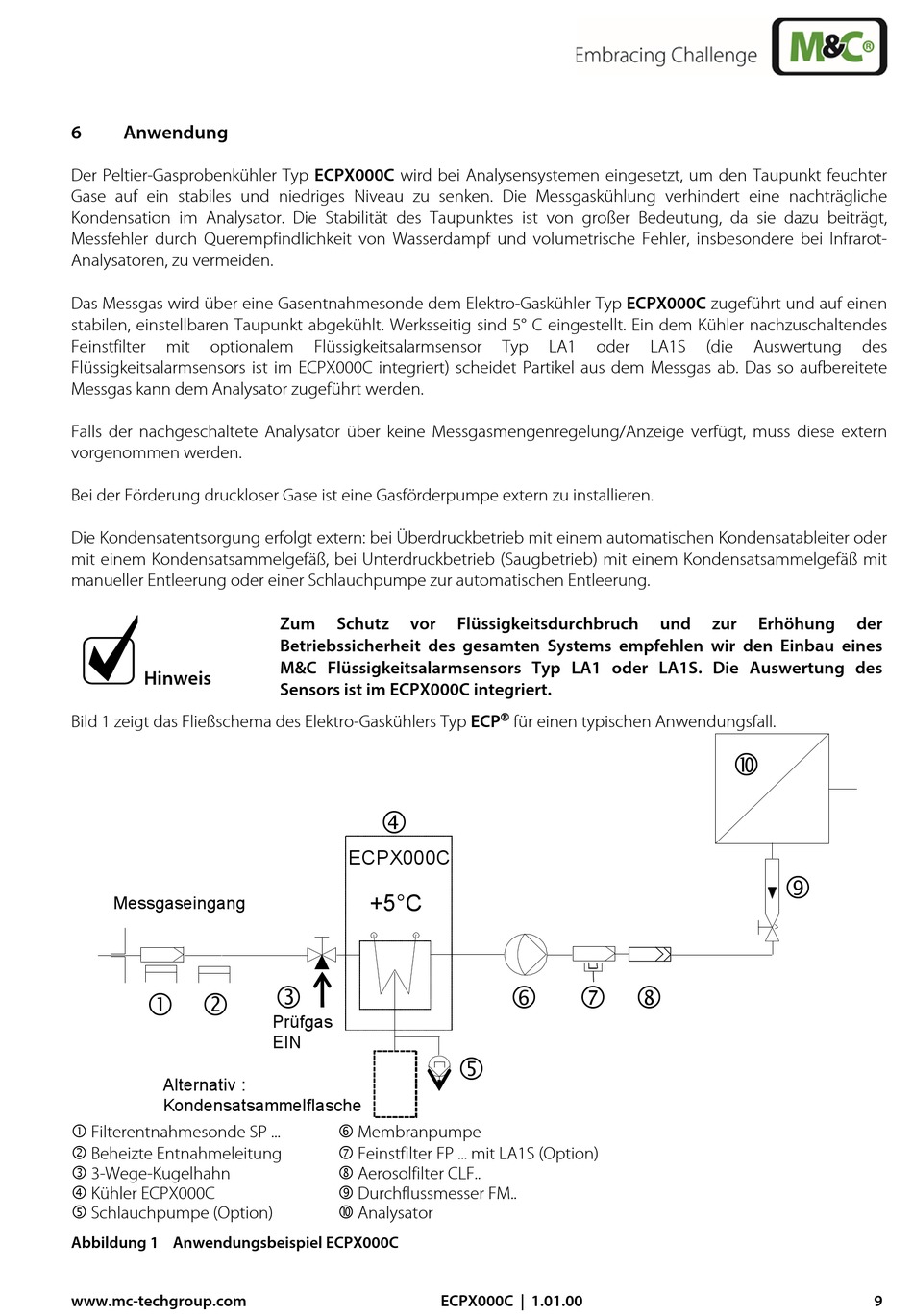

Abbildung 1 Anwendungsbeispiel ECPX000C
www.mc-techgroup.com
Flüssigkeitsalarmsensor
Zum
Schutz
vor
Betriebssicherheit des gesamten Systems empfehlen wir den Einbau eines
M&C Flüssigkeitsalarmsensors Typ LA1 oder LA1S. Die Auswertung des
Sensors ist im ECPX000C integriert.
ECPX000C
+5°C
Prüfgas
EIN
Membranpumpe
Feinstfilter FP ... mit LA1S (Option)
Aerosolfilter CLF..
Durchflussmesser FM..
Analysator
ECPX000C | 1.01.00
Typ
LA1
oder
Flüssigkeitsdurchbruch
für einen typischen Anwendungsfall.
LA1S
(die
Auswertung
und
zur
Erhöhung
des
der
