EX-
EX
EX
-
-
43392
43392
43392
JUMPER EINSTELLUNG & ANSCHLÜSSE:
DB9M:
Seriell 9 Pin D-SUB Stecker (S1 und S2):
Pin
Signal
Pin
1
CDC
4
2
RXD
5
GROUND
3
TXD
6
HARDWARE INSTALLATION :
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es grosse
Unterschiede bei Computern gibt, können wir Ihnen nur eine generelle Anleitung zum
Einbau geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien Steckplatz und entfernen sie das Slotblech, stecken Sie die
Karte vorsichtig in den ausgewählten Steckplatz ein. Stellen sie sicher das es sich um
den richtigen Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4.
Beachten Sie, das die Karte korrekt eingesteckt wird und das kein Kurzschluss ent-
steht. Wenden sie keine Gewalt an um die Karte einzustecken!
5.
Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6.
Jetzt können das Computergehäuse mit den Schrauben wieder schliessen.
TREIBER INSTALLATION :
Windows 9x/ME/2000/XP & Vista:
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben sie nun den Pfad
"D:\IO\OXFORD\" und dann das Verzeichnis ihres Betriebssystems "95_98_ME"
"2000" "XP32" "XP64" "Vista32" oder "Vista64" in das jeweilige Feld für die Quelle/
Pfad ein und klicken sie auf >weiter<. Windows sucht nun nach den Treibern in dem
angegebenen Verzeichnis. Folgen sie den Anweisungen des Hardwareassistenten und
beenden sie die Installation. Sollte Windows noch weitere neue Hardware erkennen
wiederholen sie die oben angegebenen Schritte. Wichtig! Starten Sie Windows in
jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf Start<>Ausführen< geben sie "compmgmt.msc" ein und klicken sie
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen oder mehrere neue "PCI Ports" z.B. (COM3) sehen. Wenn
Sie diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER:
Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können Sie dann zwischen COM3 und 256 wählen!
Windows Server 2000/2003:
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben sie nun den Pfad
"D:\IO\OXFORD\" und dann das Verzeichnis ihres Betriebssystems für Server 2000:
"2000" und für Server 2003: "XP32" oder "XP64" in das jeweilige Feld für die Quelle/
Pfad ein und klicken sie auf >weiter<. Windows sucht nun nach den Treibern in dem
angegebenen Verzeichnis. Folgen sie den Anweisungen des Hardwareassistenten und
beenden sie die Installation. Sollte Windows noch weitere neue Hardware erkennen
wiederholen sie die oben angegebenen Schritte. Wichtig! Starten Sie Windows in
jedem Fall nach der Installation neu.
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
43392
43392
43392
TREIBER INSTALLATION :
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf Start<>Ausführen< geben sie "compmgmt.msc" ein und klicken sie
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
Signal
Pin
Signal
(COM und LPT)" einen oder mehrere neue "PCI Ports" z.B. (Com3) sehen. Wenn
DTR
7
RTS
Sie diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
8
CTS
ÄNDERN DER PORT NUMMER:
DSR
9
RI
Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können Sie dann zwischen COM3 und 256 wählen!
Windows NT 4.0:
Starten Sie Windows NT 4.0 und legen Sie die Treiber CD in Ihr CD-ROM Laufwerk
(z.B. Laufwerk D:) und klicken auf >Start< >Ausführen< und geben Sie
„D:\IO\OXFORD\NT4\Install_Serial.exe" ein. Windows NT 4.0 startet das Setup Pro-
gramm und installiert den Treiber. Starten Sie Windows NT jetzt neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf >Start<>Programme<>Verwaltung(Allgemein)<>Windows
Diagnose< danach klicken Sie auf >Ressourcen<>IRQ<. Hier werden Sie einen
Eintrag z.B. „09
Hier müssten Sie vier Einträge: z.B. „D400-D407 oxser
oxser
0
sich aber ändern. Sollten Sie ähnliche Einträge sehen, ist die Karte korrekt installiert.
LINUX:
Es gibt für diese Karte keine Linux Treiber, sie wird allerdings unter den meisten Linux
Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen sehr
von einander unterscheiden können wir ihnen leider hier keine Installationsanweisung
geben. Bitte halten sie sich an die Installationsanweisung für Standard IO Ports ihrer
Linux Version. In einigen Versionen wird die Karte automatisch beim Start Installiert.
oxser 0
PCI" für die Karte finden. Klicken Sie jetzt auf >I/O-Port<.
0
PCI" oder „D800-D802
PCI" und „DC00-DC1F oxser 0 PCI" finden. Die I/O Adressen können
3
Deutsch
Deutsch
Deutsch
User Manual
User Manual
Vers. 1.0 / 03.12.08

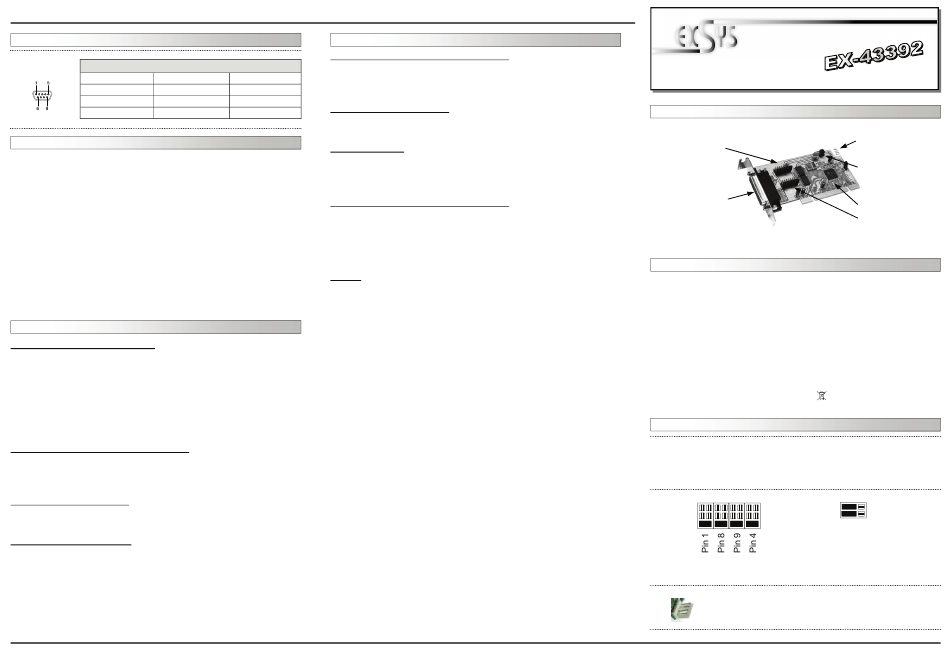

LAYOUT :
JP5:
+5V or +12V
selectable to
the pin 9 of S1
S1+S2:
44 pin female connector
for the Octopus cable
(2 x 9 Pin)
NT-
DESCRIPTION & TECNICAL INFORMATION :
The EX-43392 is a plug & play high-speed serial RS-232 expansion card for the PCI & PCI
-X Bus. The EX-43392 provides two 9 pin high speed RS-232 serial ports. It uses data
transfer rates up to 115.2Kbaud/s. The EX-43392 design utilizes the 16C95x UART with
128byte buffer, which incorporates the latest in high speed interface technology. It sup-
ports motherboards with 32- and 64-Bit Bus and 5- and 3.3Volt PCI-bus power. It is not
possible to change the address or IRQ settings manually because they will be obtained
automatically by the system BIOS and operating system. If you need you can set +5V or
+12V to four different pins from the two 9 pin connectors (POS System).
Compatibility:
PCI & PCI-X, 3,3Volt & 5Volt, 33Mhz
Operating system:
WIN 9x/ME/NT4.0/2000/XP/Server 2003/Vista/ (Linux by OS)
Connections:
44 pin Octopus cable with 2 x 9 pin D-SUB serial male connector
Extent of delivery:
EX-43292-S, Driver CD, English manual
CE
Certificates:
/ FCC / RoHS / WEEE
JUMPER SETTING & CONNECTORS:
With the EX-43392 you have the possibility to configure +5V or +12V to four different
pins from the 9 pin male connector :
Attention !! Only change if you really need +5Volt or +12Volt for the peripheral device.
For normal use, don't change the jumper.
JP4 & JP5:
(S1 + S2)
J4:
1 +5V
If JP3 is set to AUX you have to connect your PC power supply to
2 GND
connector J2! Attention! Please watch out for the right polarity!
3 GND
Never connect the plug while PC is still running!
4 +12V
J2:
Connector from the
PC power supply
for +5V or +12V
power
JP 5: Switch the power
from the PCI-BUS
PC power supply
Serial Chip 16C952
JP6:
+5V or +12V
selectable to
the pin 9 of S2
DE97424562 / WHQL
JP3:
+5V
+5V
+12V
+12V
Dis
PCI AUX
JP3 to PCI
= +5 or +12V come from
the PCI BUS
JP3 to AUX
= +5 or +12V come from
the PC power supply
