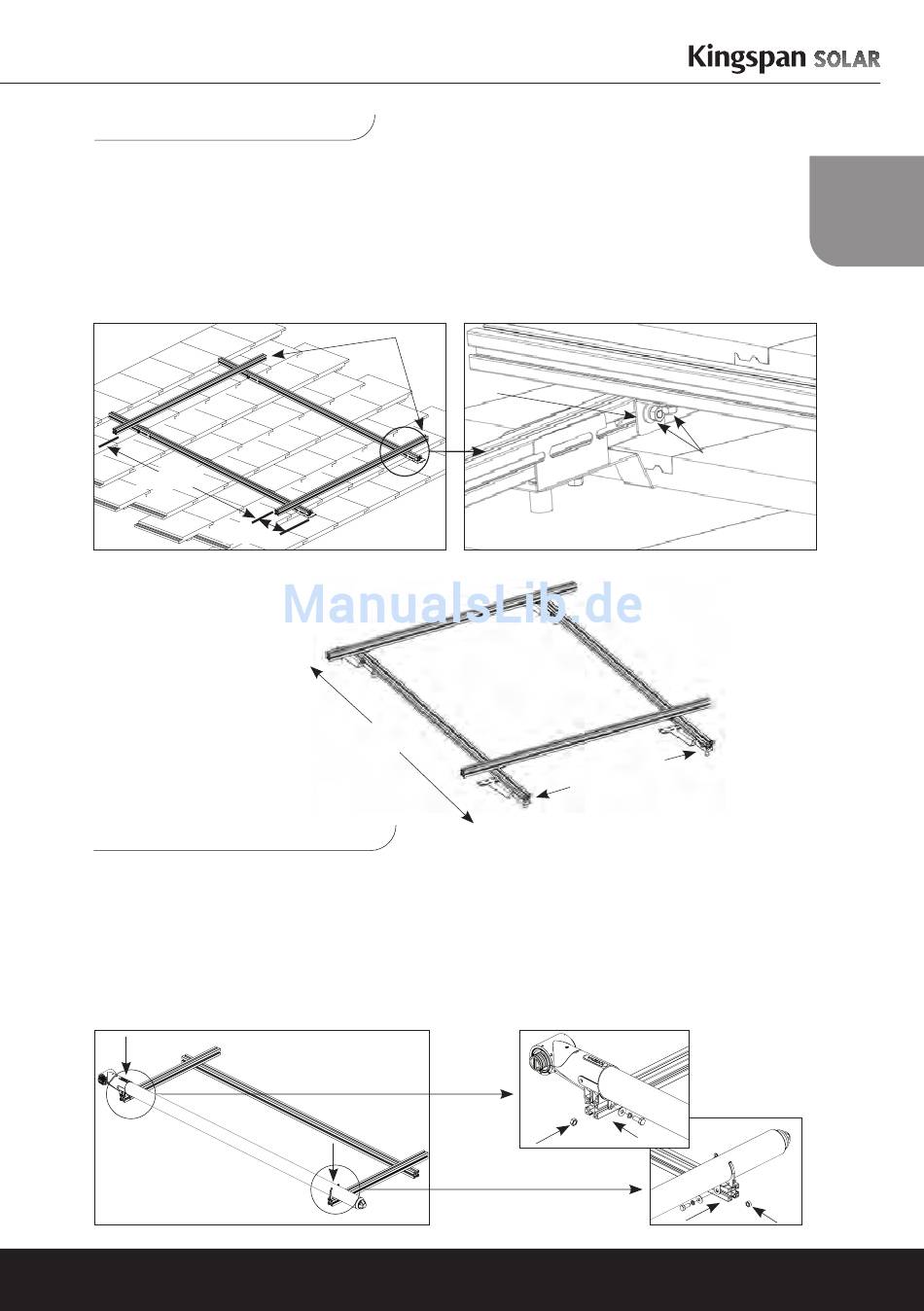

Stützschienen anbringen.
Schritt Vier
1. Informationen zur Länge der Stützschienen finden Sie bei der Größenbestimmung des
Montagesatzes auf Seite 5.
2. 2 M8-Schrauben in die untere Fläche der Stützschienen (B) einsetzen.
3. Eine 90°-Halterung (I) mit M8-Muttern und Unterlegscheiben an den 4 dargestellten
Stellen einsetzen.
4. Die obere und untere Stützschiene an der 90°-Halterung befestigen, wie nachfolgend dargestellt.
1500 mm
100 mm
Installieren der ersten Röhre
Schritt Fünf
1. Erste Röhre am Ende der Stützschiene ausrichten und durch Einrasten in der Schiene
in Position bringen (dabei nur auf den oberen Druckpunkt drücken).
2. Untere Röhren-Stützklammer in der Schiene ausrichten und durch Einrasten in der
Schiene in Position bringen (dabei nur auf den oberen Druckpunkt drücken).
3. Röhre mit M8x20-Schrauben an der Schiene befestigen, wie nachfolgend gezeigt.
B
I
1400 – 1700 mm
E,F,G&H
400 – 600 mm (10)
600 – 1000 mm (20)
800 – 1400 mm (30)
07
x4
