Varisol Installationshandbuch
Installieren weiterer Röhren

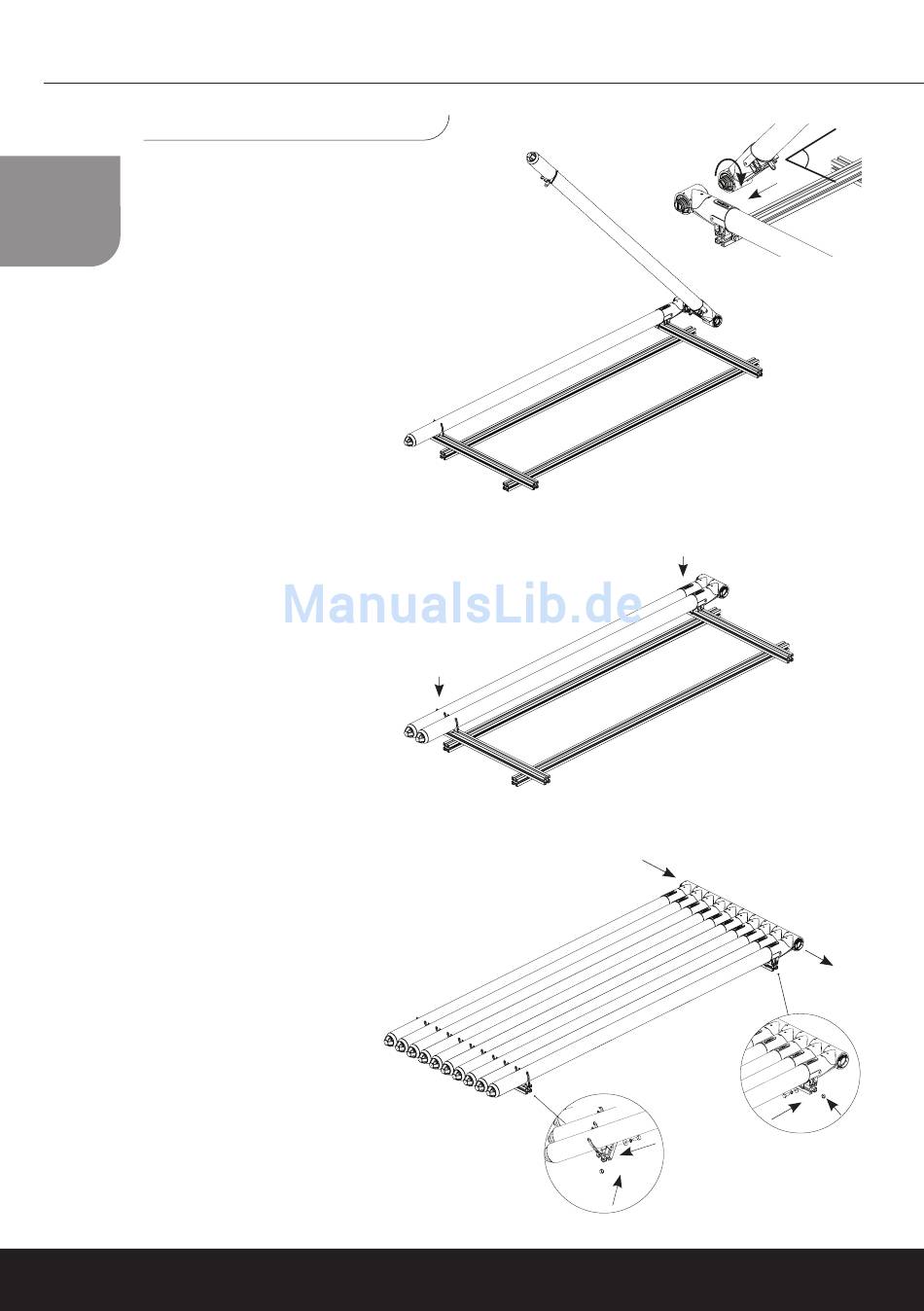

Schritt Sechs
08
1. Die zweite Röhre um ca.
50° gegenüber der ersten
drehen. Die Pfeile am
Plastikgehäuse dienen zur
Orientierung.
2. Das Steckerstück an
der zweiten Röhre mit
dem Muffenstück an der
ersten Röhre verbinden
und dabei sicherstellen,
dass vor der Montage
die Schutzhülle über den
O-Ringen entfernt wird.
Schritt Sieben
1. Die zweite Röhre parallel zur
ersten Röhre drehen.
2. Die Position des oberen
Kunststoffgehäuses und der
unteren Röhren-Stützklammer
in der Schiene beachten.
3. Die oberen und unteren
Anschlussstücke in die
Stützschiene drücken
(Bitte beachten - nur die erste und letzte
Röhre müssen an der Schiene verschraubt
werden)
Schritt Acht
1. Mit den weiteren Röhren
fortfahren.
2. Die letzte Röhre mit
der M8-Schraube, den
Unterlegscheiben und der
Mutter an Position X und Y
befestigen.
DRÜCKEN
RÜCKLAUF
(kalt)
Y
2
1
DRÜCKEN
X
50˚
VORLAUF
(warm)
