Varisol Installationshandbuch

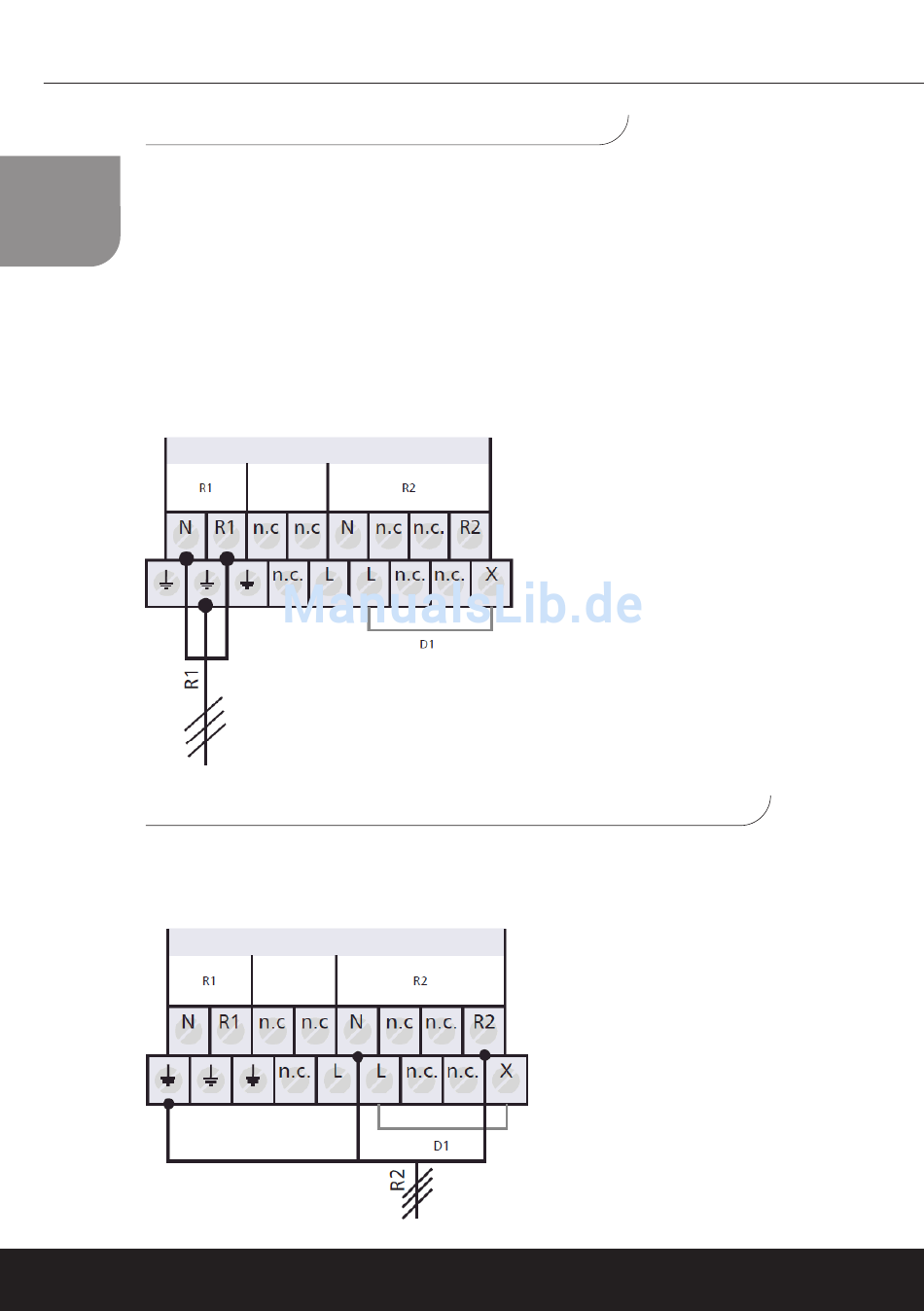

Anschluss des ersten Ausgangs/Pumpe (R1)
R1 des SC-Controllers enthält eine Halbleiter-Relaischaltung (TRIAC), die auch die
14
Drehzahlregelung übernehmen kann. Der maximale Schaltstrom ist auf dem Typenschild der
Einheit angegeben. Sowohl SC100 und SC200 enthalten ein elektromechanisches Relais, R2.
Beachten Sie, dass as SC300 (Stevergerät) zwei Drehzahl-Schaltrelais, R1 und R2, sowie ein
elektromechanisches Relais, R3, enthält. SC200 und SC300 sind deshalb für die Steuerung
der beiden Pumpen, d. h. für ein Ost-/West-Panelanordnung bzw. eine Konfiguration zu
Verhinderung von Stagnation, geeignet, wo eine zweite Pumpe erforderlich ist.
Achtung
Vermeiden Sie Schäden und Störungen – beim Anschließen eines externen Relais bzw.
Schalters oder beim Anschließen einer Pumpe mit eigener elektronischer Drehzahlregelung
muss der Ausgang der Drehzahlregelung deaktiviert werden (s. „Einstellung der
Drehzahlregelparameter" im Controller-Handbuch).
Anschluss eines zweiten Ausgangs (R2) - falls erforderlich
R2 am SC100 enthält einen via elektromechanisches Relais angesteuerten Schaltausgang.
Der maximal zulässige Schaltstrom ist auf dem Typenschild der Einheit angegeben.
Beachten Sie, dass die Drahtbrücke (D1) angeschlossen sein muss.
