Varisol Installationshandbuch
Dachbefestigungssätze
Standard-Dachbefestigungen
04

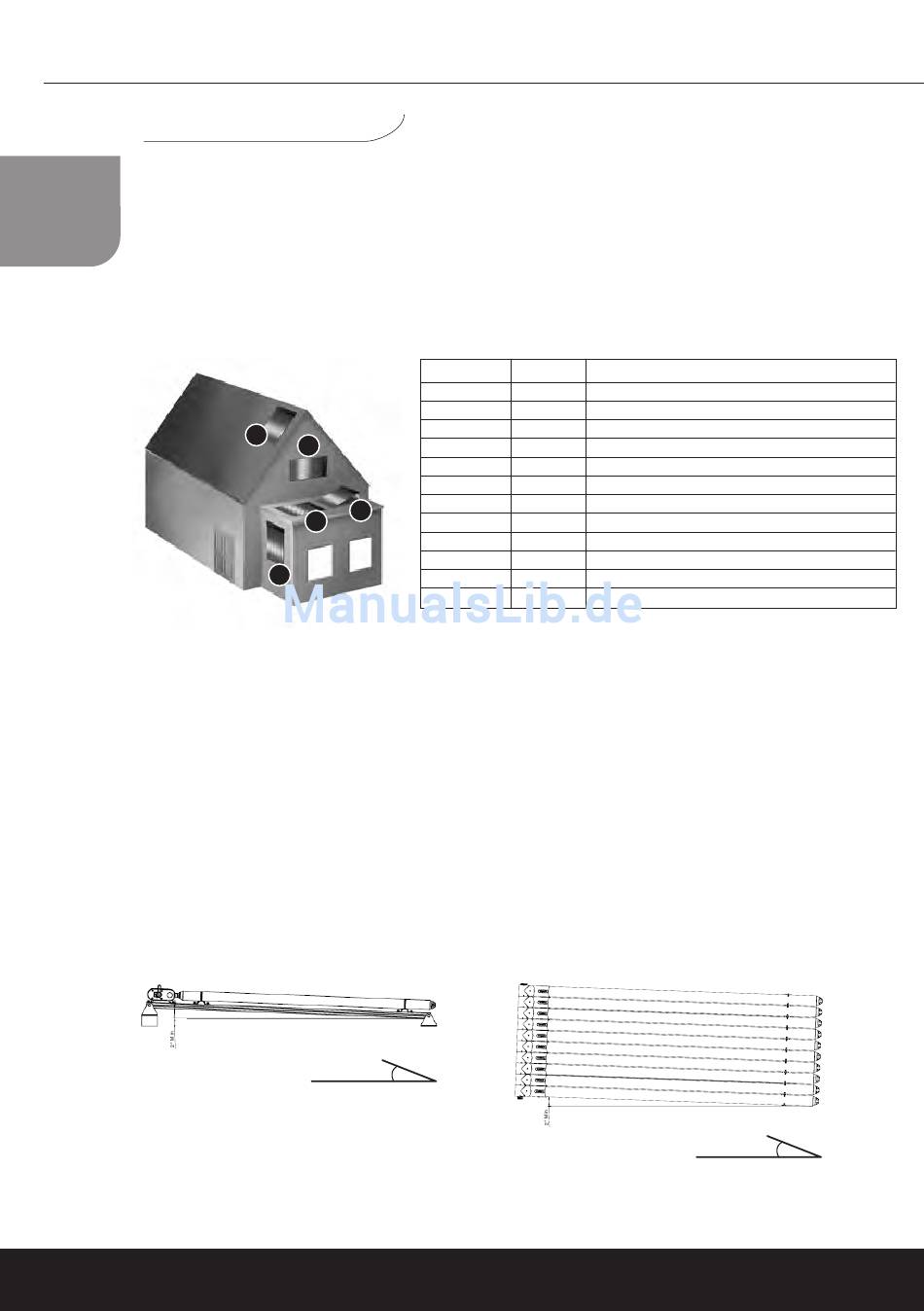

Die Varisol Produktpalette ist mit einer Auswahl von Dachbefestigungsoptionen zur Anpassung an
unterschiedliche Dachtypen erhältlich, die am häufigsten verwendeten Dachbefestigungen finden Sie in
der folgenden Grafik. Dachbefestigungen stehen zur Verfügung für Dachschiefer, Ziegel, Doppelkapp-
Lehmziegel, Metalleinfassungen und Beton. Für andere Lösungen wenden Sie sich bitte direkt an
Kingspan. Die am häufigsten verwendeten Befestigungen werden im folgenden Abschnitt illustriert und
erläutert. Sie lassen sich einfach an Mauerwerk sowie Schiefer- und Ziegeldächern befestigen.
Dachbefestigungen und die entsprechenden Herstellerartikelnummern:
Horizontale Installationen
Bei allen Installationen, bei denen der Kollektor horizontal an einer Wandfassade oder
Dachfläche montiert wird, muss die Entlüftung an der Kollektor-Sammelleitung der höchste
Punkt am Kollektor sein, ansonsten bleibt die Luft in den Rohrleitungen der Kollektorröhren
und kann nicht herausgespült werden. Lufteinschlüsse in den Rohrleitungen stoppen die
Zirkulation im System.
Wenn der Kollektor korrekt ausgerichtet ist, d. h. wenn die Sammelleitung etwas höher ist als
der Fuß des Kollektors (siehe unten), gelangt die Luft zwangsweise ins System, wird somit
zum Luftabscheider in der Baugruppe oder zum Mikroblasenluftabscheider geleitet und
dadurch wird verhindert, dass die Luft im System zirkulieren kann.
Ebene horizontale Ausrichtung
(Option 4 oben)
Minimaler Neigungswinkel 2˚
Befestigungsoption Artikelnr.
1
3
2
4
5
Beschreibung
1
KSK0096
Varisol 10 Befestigungskit für Schrägdach
KSK0097
Varisol 20 Befestigungskit für Schrägdach
KSK0098
Varisol 30 Befestigungskit für Schrägdach
KSK0062
Varisol 10 Kit zur Befestigung mittels Verschraubung
KSK0063
Varisol 20 Kit zur Befestigung mittels Verschraubung
KSK0064
Varisol 30 Kit zur Befestigung mittels Verschraubung
2
KSK0042
Varisol 10 Dreiecksrahmen-Kit
KSK0043
Varisol 20 Dreiecksrahmen-Kit
KSK0044
Varisol 30 Dreiecksrahmen-Kit
3, 4 und 5
KSK0065
Varisol 10 Fassaden-Kit
KSK0066
Varisol 20 Fassaden-Kit
KSK0067
Varisol 30 Fassaden-Kit
Wand-Installation horizontal
(Option 5 oben)
Minimaler Neigungswinkel 2˚
