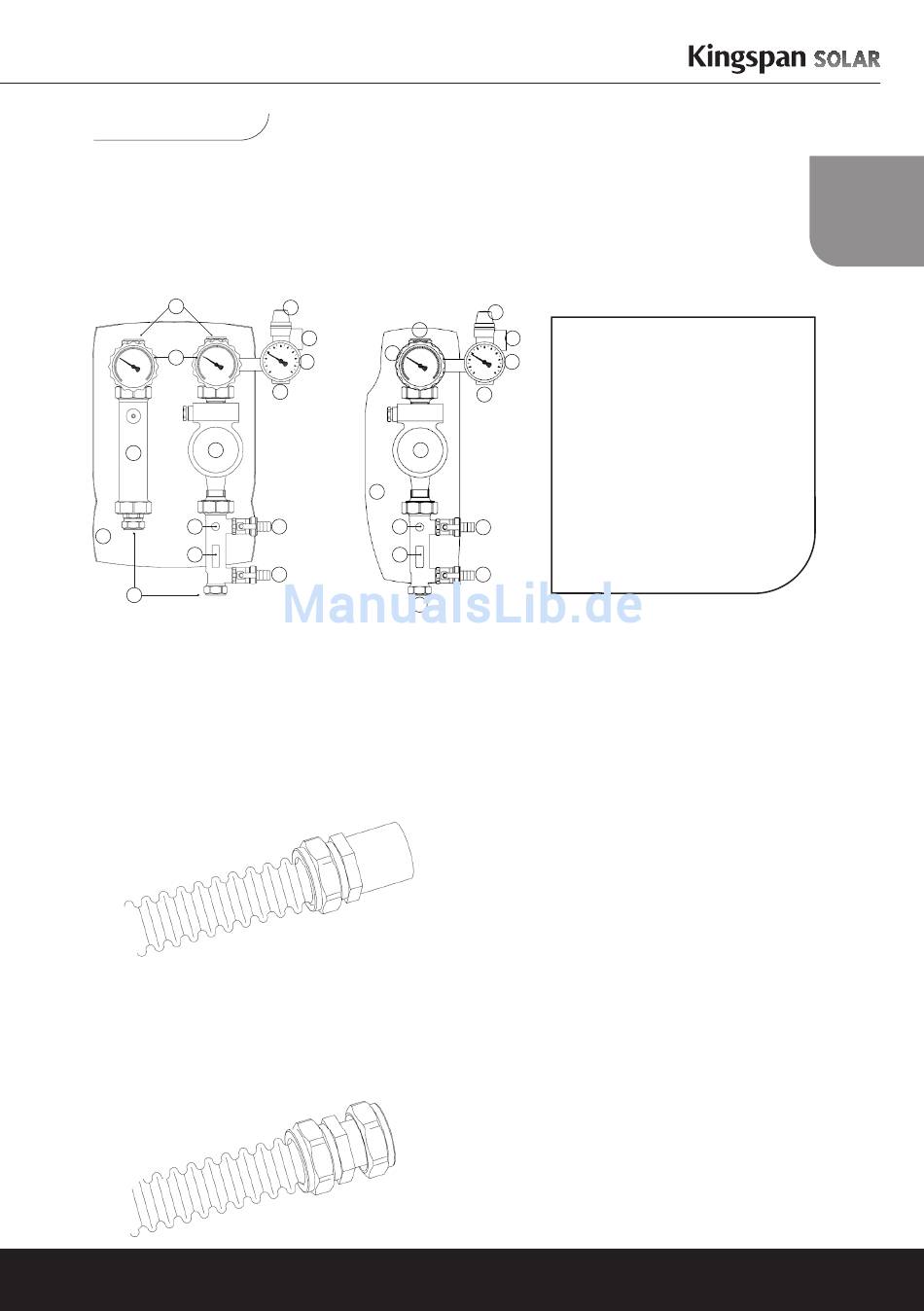

Pumpenstation
Die Kingspan Solaranlagenmodelle gibt es sowohl als Ein- und Zweistrang-
Pumpenbaugruppen. Jede Pumpenstation ist mit zwei Pumpleistungen erhältlich,
2-12 Liter/Minute und 8-28 Liter/Minute.
Die pro Quadratmeter Installationsfläche erforderliche Durchflussmenge ist üblicherweise
1 Liter pro Minute. Darum ist die 2-12-l/min-Pumpenstation ausreichend für System mit
einer Fläche bis 12 m².
9
10
5
11
4
12
3
9
Die Anschlüsse für Zulauf- und Rücklaufrohre zur Pumpenstation werden mit den für den
direkten Kupferanschluss mitgelieferten Armaturen angeschlossen.
C0784 – Isolierter Leitungsanschlussstutzen
Wenn ein flexibles Edelstahlrohr zum Anschluss an die Pumpenstation verwendet wird,
wird ein isolierter Leitungsanschlussstutzen für die Verbindung benötigt. Der Spaltring in
der Armatur muss entfernt werden und über die zweite Rippe des flexiblen Rohrs platziert
werden. Wenn der Klemmring festgezogen wird, klickt der Spaltring zwei Mal, wenn er
seine Position selbsttätig einnimmt und sich in der Armatur verriegelt.
C0785 – Isolierter Leitungsklemmring
Wenn die kurze flexible Verbindung an den Edelstahlrohren abgedichtet wird, wird der
isolierte Leitungsklemmring für den Anschluss benötigt. Der Spaltring in der Armatur
muss entfernt werden und über die zweite Rippe des flexiblen Rohrs platziert werden.
Wenn der Klemmring festgezogen wird, klickt der Spaltring zwei Mal, wenn er seine
Position selbsttätig einnimmt und sich in der Armatur verriegelt.
6
9
13
10
8
7
5
12
2
4
3
1
9
6
Schlüssel
13
1 Ablassanschluss
8
2 Füllanschluss
3 Durchflussmesser
7
4 Absperrventil
5 Pumpe mit Motor
6 6 bar Druckbegrenzungsventil
7 Ausdehnungsgefäß-Anschluss
8 Druckanzeige
9 22-mm-Anschlüsse (x 4)
10 Temperaturanzeige
2
11 Luftabscheider
12 Instrumentenisolierung
13 Druckbegrenzungsablass
1
11
