Allgemeines
2.1 Anwendung und Kurzbeschreibung

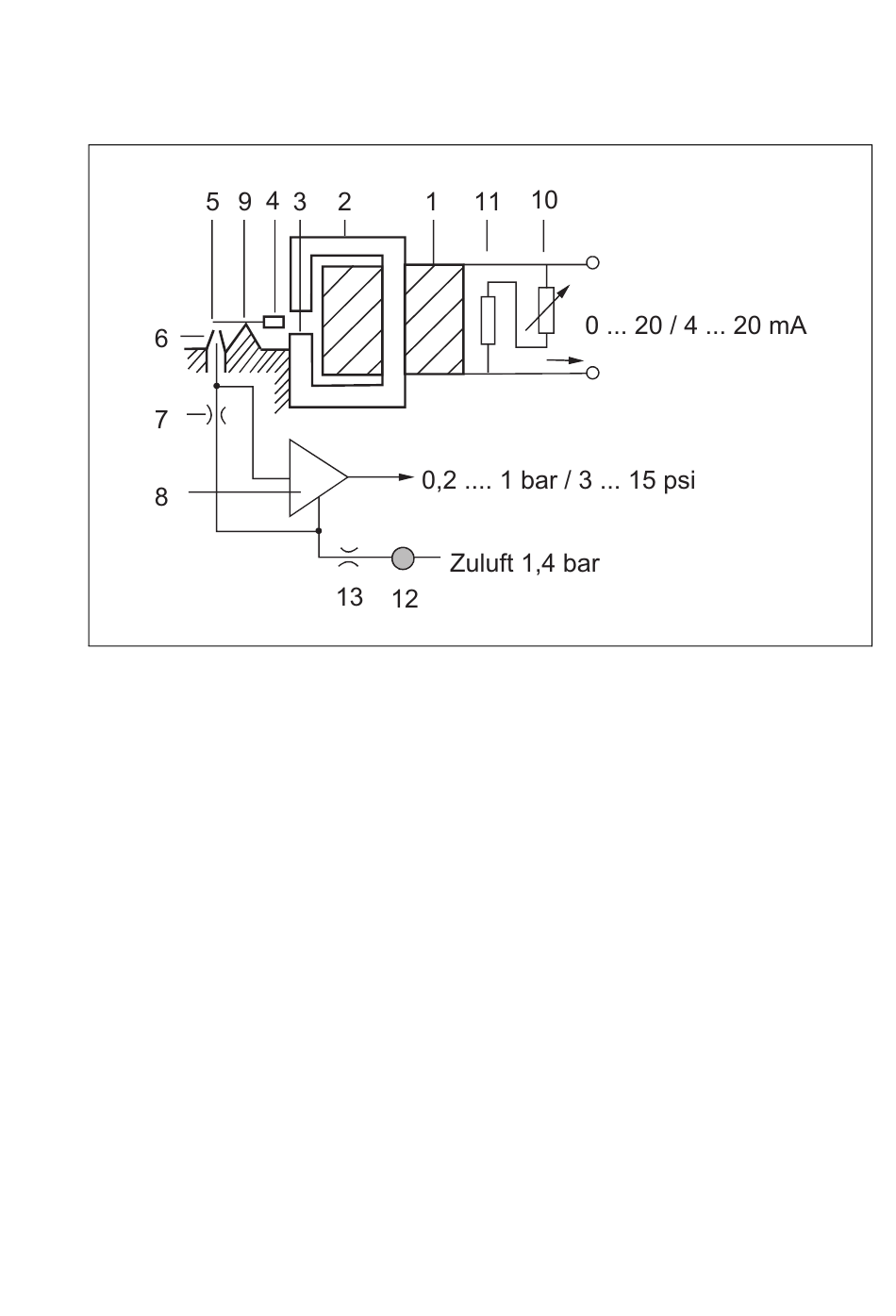

Abb.1
Der Signalumformer TEIP 11 bzw. TEIP 11 Ex formt elektri-
sche in pneumatische Einheitssignale um, z.B. 4...20 mA in
0,2...1 bar. Er ist damit ein Bindeglied zwischen elektrisch-
elektronischen und pneumatischen Systemen. Die Signalum-
formung erfolgt mit einem patentierten Kraftvergleichsprinzip.
Der Kraftvergleich wird an dem Hebelarm, der bei (9) mit
einem Spannband gelagert ist, durchgeführt.
Die Spule (1) und das Joch (2) bauen im Luftspalt (3) ein
Magnetfeld auf, das eine Kraft auf den Magneten (4) am
Hebelarm überträgt. Die Kraft ändert sich proportional mit
dem durch die Spule (1) fließenden Strom (Eingangssignal).
An der gegenüberliegenden Seite des Hebelarmes wird
durch Staudruck in der Luftdüse (6) und der Prallplatte (5)
42/18-61 DE
meines
Prinzipschaltbild
