EcoDim ECO-DIM.05 WiFi Handbuch Seite 6

Geeignete Bezugsstoffmarken
• Berker by Hager
• Busch-Jaeger
• GIRA
Geeignet für alle Marken von Duo-Abdeckmaterial mit D-förmigem Loch. Wenn das
vorhandene Abdeckmaterial kein D-förmiges Loch hat, bietet EcoDim auch Dimmschalter
(einschließlich Zentralplatte und Abdeckmaterial) an, die zu den oben genannten
Rahmenmarken passen.

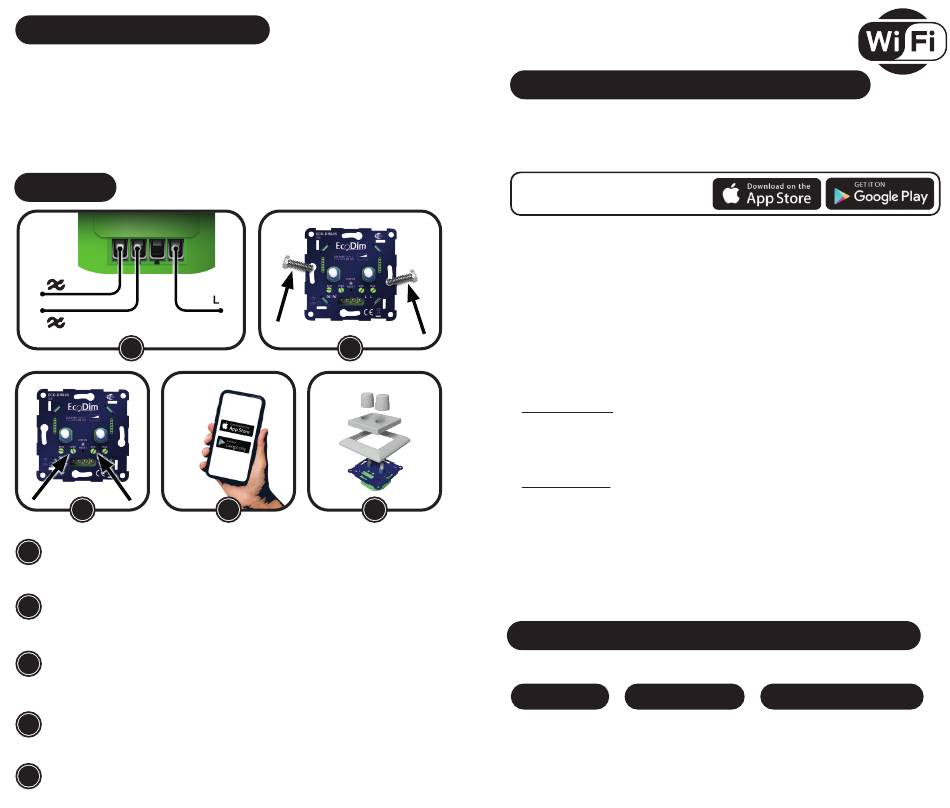

Installatie
1
2
1
3
Schritt 1
1
Stellen Sie sicher, dass der Strom während der Installation ausgeschaltet ist. Sch-
ließen Sie dann die Stromkabel wie im "Schaltplan" gezeigt an.
Schritt 2
2
Installieren Sie nun den Dimmer in der Unterputzdose.
Schritt 3
3 Schalten Sie den Strom wieder ein. Schalten Sie die angeschlossenen Lampen mit
Hilfe des Dimmerschachts ein. Stellen Sie nun die MIN- und MAX-Werte ein, wie
unter "Min. Lichtstärke einstellen" und "Max. Lichtstärke einstellen" angegeben.
Schritt 4
4
Verbinden Sie nun den Dimmer mit Ihrem SMART Home System, falls erforderlich.
Schritt 5
5
Setzen Sie den Abdeckrahmen, die Zentralplatte und die 2 Dimmertasten wieder auf
den Dimmer.
• JUNG
• Merten by Schneider
• PEHA
2
4 5
ECO-DIM.05 WiFi
Geeignet für WiFi-Smarthome-Apps (Tuya)
• Google Assistant/ • Trust
Home • Woox
• Amazon Alexa • Hombli
• Nedis • Hoftronic
LADEN SIE DIE APP
HERUNTER UNTER:
Schritt 1
Laden Sie die App aus dem Apple App Store oder Google Play herunter.
Schritt 2
Überprüfen Sie, ob Ihr Telefon mit einem 2.4-WLAN-Netzwerk verbunden ist (5G wird nicht
unterstützt)
Schritt 3
Nachdem Sie die App heruntergeladen und geöffnet haben, folgen Sie den Anweisungen
der App und erstellen Sie ein Konto, falls Sie noch kein Konto haben.
Schritt 4: Geräte koppeln
Automatischer Scan: Drücken Sie die Reset-Taste 2x, um den Dimmer in den
Kopplungsmodus zu versetzen. Die LED wird blau blinken. Tippen Sie auf + > Gerät
hinzufügen > Automatischer Scan. Die App beginnt nun mit der Suche nach dem Gerät.
Wenn das Gerät gefunden wurde, drücken Sie „Weiter"
Manuell hinzufügen: Drücken Sie die Reset-Taste 2x, um den Dimmer in den
Kopplungsmodus zu versetzen. Die LED wird blau blinken. Drücken Sie das Plussymbol (+)
oben rechts auf dem Bildschirm und wählen Sie die Lichtquelle (BLE+WiFi) in der linken
Reihe. Drücken Sie nun in der App auf Bestätigen. Der Suchmodus (Pairing) beginnt nun,
den WiFi-Dimmer zur App hinzuzufügen.
Schritt 5
Bei erfolgreicher Kopplung können Sie dem WiFi-Dimmer in der App einen eigenen Namen
geben (optional).
Verringerung der Anschlusskapazität durch PowerFactor
Berücksichtigen Sie bei der Berechnung der LED-Anschlussleistung des Dimmers den
PowerFactor der dimmbaren LED-Beleuchtung. Siehe dazu die globale Berechnung unten.
NOMINALE ANZAHL DER LED-
=
LEISTUNG LICHTQUELLEN
Zum beispiel: 10 Lampen * (5W pro Lampe / 0,8 PowerFactor) = 62,5 Watt
Vereinfachte EU-Konformitätserklärung:
Wir, EcoDim B.V., erklären hiermit, dass dieses Produkt mit den geltenden Richtlinien der
Europäischen Union übereinstimmt.
Der vollständige Text der EU-Konformitätserklärung kann unter der folgenden Internetadresse
eingesehen werden: https://www.ecodim.nl/de/service/ecodim-certificering
• Calex
• Kruidvat
• LSC Smart connect
• Tuya
NENNLEISTUNG LED /
*
POWERFACTOR.
